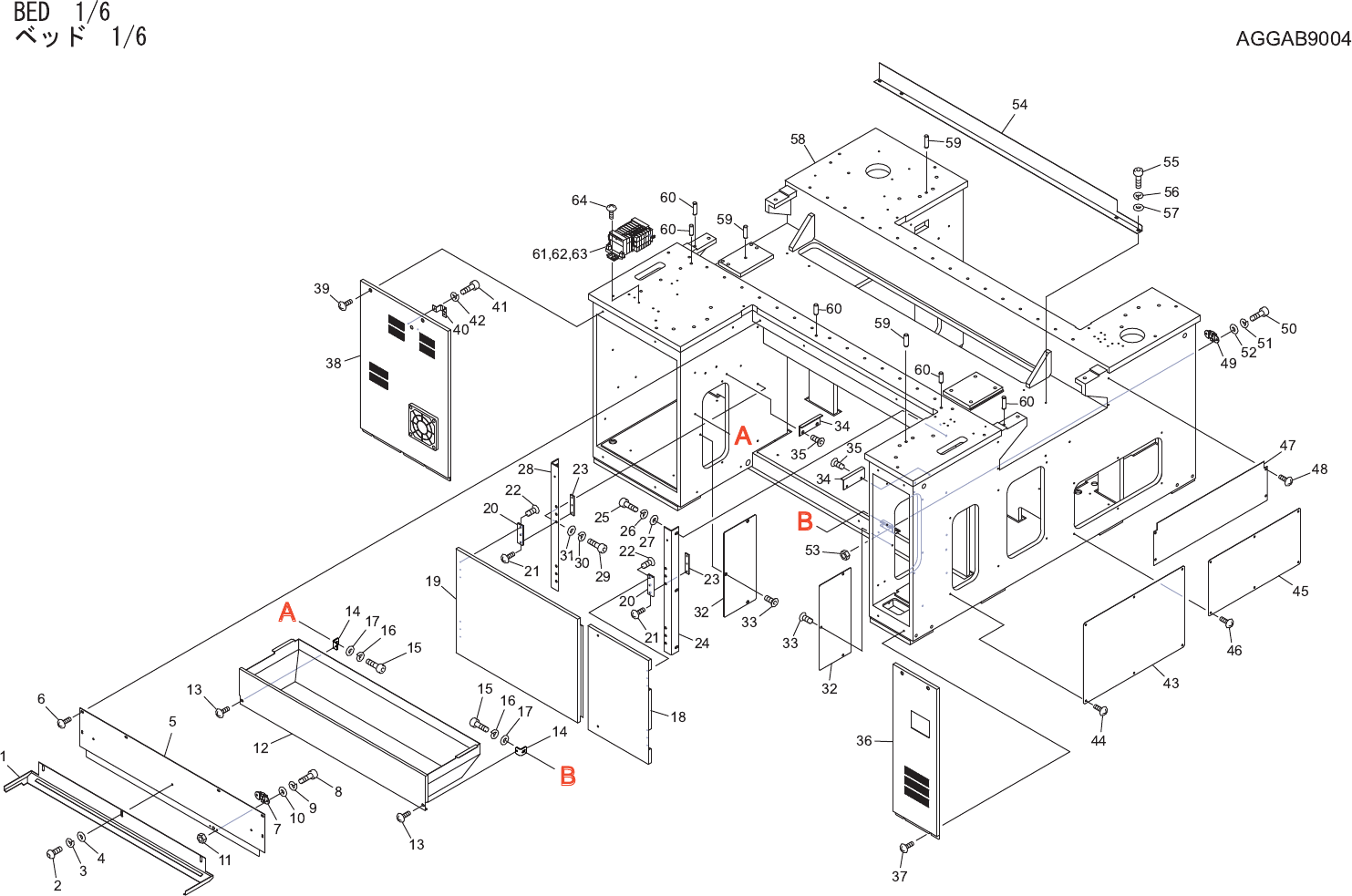

BED 1/6
ベッド 1/6 AGGAB9004
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 DEAB1264 1 GUIDE, TAPE ガイド テープ FE
2 K5261T 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X015 FE
3 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
4 W1044A 3 WASHER, FLAT ワッシャ 平 4W- 5 FE
5 DEAB1297 1 COVER, FRONT カバー フロント FE
6 K5172Y 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X008(3ｶ ｼﾛ) FE
7 N1011C 1 NUT ナット TL-113-1 OT
8 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
9 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
10 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
11 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
12 GGAB0022 1 DUCT ダクト FE
13 K5171W 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X006(3ｶ ｼﾛ) FE
14 GGPK0044 2 BKT ＢＫＴ FE
15 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
16 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
17 W1040T 2 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5)(3ｶ ｸﾛ) FE
18 GGEM2010 1 COVER カバー OT
19 GGEM2020 1 COVER カバー OT
20 T2124C 4 HINGE 蝶番 TH-TM-117 OT
21 K5172M 12 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008(3ｶ ｼﾛ) FE
22 K5357M 12 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
23 GGAB0232 4 NUT ナット FE
24 GGAB0111 1 BKT ＢＫＴ FE
25 H5322A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
26 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
27 W1045A 3 WASHER, FLAT ワッシャ 平 4W- 6 FE
28 GGAB0101 1 BKT ＢＫＴ FE
29 H5322A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
30 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
31 W1045A 3 WASHER, FLAT ワッシャ 平 4W- 6 FE
32 DEAB3135 2 COVER, SIDE カバー サイド FE
33 K5361H 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X010 FE
34 GGAB0431 2 BKT, SUPPORT ＢＫＴ 支え FE
35 K5361H 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X010 FE
36 GGEM2070 1 COVER カバー OT
37 K5173B 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X010(3ｶ ｼﾛ) FE
38 GGEM2110 1 COVER カバー OT
