Part List-XPFL-041JE - 第90页
90 PTS-XPFL-04.1JE
COVER 2/8
カバー 2/8 AGGAK9007
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
78 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
79 M1013T 2 MAGNET CATCH マグネットキャッチ TL-273(NO.2) OT
80 GGAK1361 4 WASHER ワッシャ FE
81 H5277A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
82 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
83 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
83 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
84 GGAK3700 2 SPACER スペーサ FE
85 GGAK3710 1 BKT ＢＫＴ FE
86 GGAK3720 1 BKT ＢＫＴ FE
87 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
88 W1022A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M/M FE
89
PTS-XPFL-04.1JE
90
PTS-XPFL-04.1JE

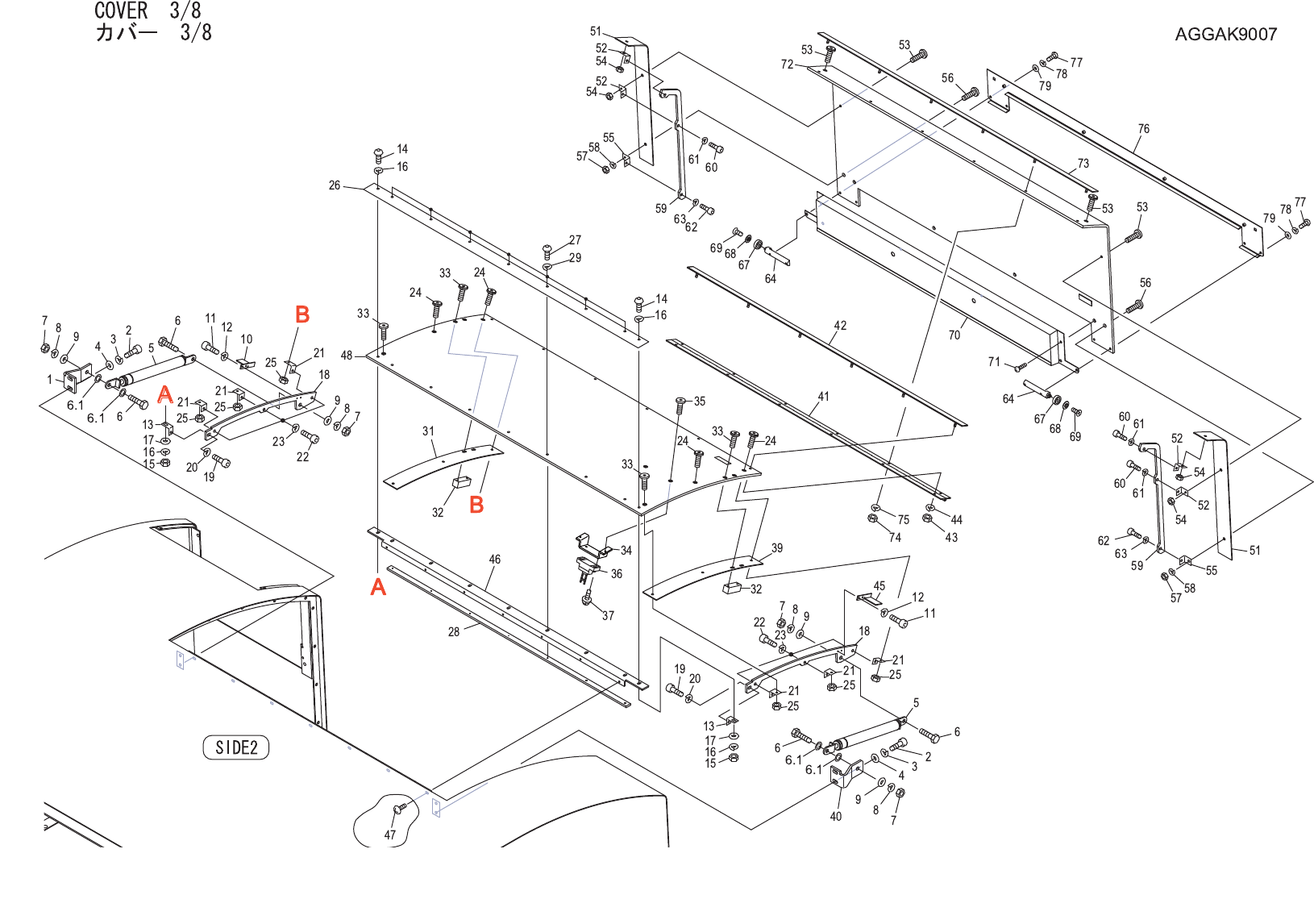

COVER 3/8
カバー 3/8 AGGAK9007
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGAK1963 1 BKT ＢＫＴ FE
2 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
3 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
4 W1045A 4 WASHER, FLAT ワッシャ 平 4W- 6 FE
5 T1066B 2 DAMPER ダンパ KMF80-20-A OT
6 H5120C 4 BOLT ボルト TM-171-B1(5697) OT
6.1 W1005B 4 WASHER ワッシャ MSRB10-0.5 OT
7 N10799 4 NUT, HEX ナット 六角 M08(3ｶ ｸﾛ) FE
8 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
9 W1040X 4 WASHER, FLAT ワッシャ 平 8M/MX1.6X17(1W-8)(3ｶ ｸﾛ) FE
10 GGAK2960 1 DOG ドッグ FE
11 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
12 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
13 GGAK2051 2 BKT ＢＫＴ FE
14 K5257T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X020 FE
15 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
16 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
17 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
18 GGAK1875 2 RIB リブ FE
19 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
20 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
21 GGAK1981 6 BKT ＢＫＴ FE
22 H5298A 6 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
23 W1023A 6 WASHER, LOCK ワッシャ スプリング 5M/M FE
24 H5171G 4 BOLT ボルト M04X016 ｺﾞｸﾃｲﾄｳ OT
25 N10661 6 NUT, U ナット Ｕ M04 P=0.7 2ｼｭ(3ｶｼﾛ) FE
26 GGAK2042 1 COVER カバー FE
27 K5257K 7 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X015 FE
28 GGAK3460 1 PLATE プレート FE
29 W1022A 7 WASHER, LOCK ワッシャ スプリング 4M/M FE
31 GGAK1812 1 BKT ＢＫＴ FE
32 GGAK0781 2 BLOCK ブロック FE
33 H5289C 6 BOLT, HEX SOCKET ボルト 六角穴 M04X012 ｺﾞｸﾃｲﾄｳ OT
34 GGAK3670 1 BLOCK ブロック FE
35 H5511H 2 BOLT ボルト SSH-M4X12 OT
36 S3193X 1 SW, LIMIT ＳＷ リミット D4DS-K5 OT
37 K5198N 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X010 ﾅﾍﾞｾﾑｽ P4(3ｶ ｼﾛ) FE
39 GGAK1822 1 BKT ＢＫＴ FE
91
PTS-XPFL-04.1JE
