COVER 4/8 カバー 4/8 AGGAK9007 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 GGAK1410 1 SHEET シート PL 2 GGAK1420 1 SHEET シート PL 3 GGAK1431 2 SHEET シート PL 5 GGAK2982 …
94
PTS-XPFL-04.1JE

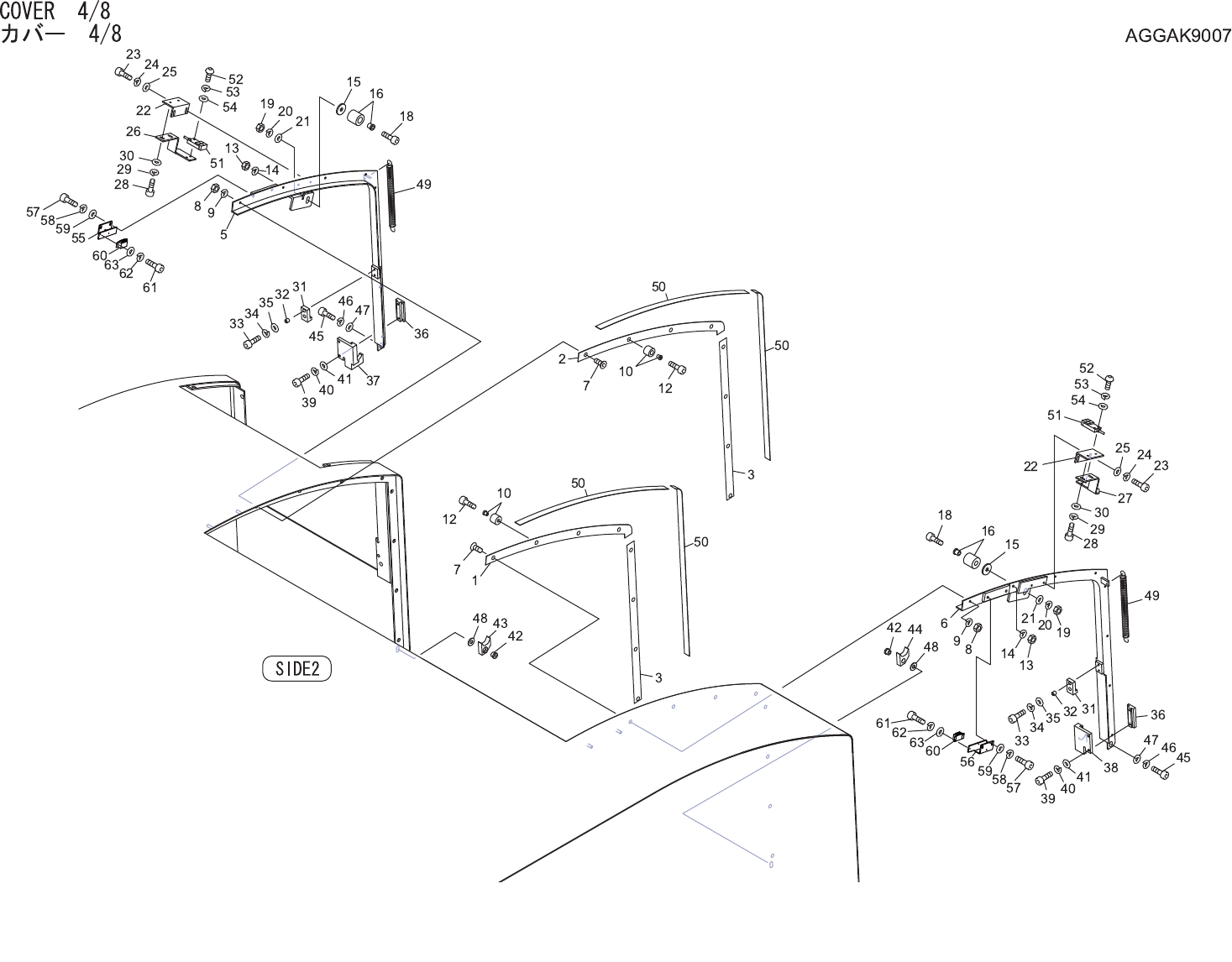

COVER 4/8
カバー 4/8 AGGAK9007
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGAK1410 1 SHEET シート PL
2 GGAK1420 1 SHEET シート PL
3 GGAK1431 2 SHEET シート PL
5 GGAK2982 1 RAIL レール FE
6 GGAK2992 1 RAIL レール FE
7 K5357T 14 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
8 N10795 14 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
9 W1021A 14 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 S3017K 2 STOPPER ストッパ AZXHC15-12-M3 OT
12 H5278A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
13 N10795 2 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
14 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
15 W1088S 2 WASHER ワッシャ WSSB20-6-2 OT
16 S3017G 2 STOPPER ストッパ AZXHC20-20-M5 OT
18 H5304A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X025 FE
19 N10797 2 NUT, HEX ナット 六角 M05(3ｶ ｸﾛ) FE
20 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
21 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
22 GGAK2870 2 BKT ＢＫＴ FE
23 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
24 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
25 W1041A 4 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
26 GGAK2911 1 BKT ＢＫＴ FE
27 GGAK2921 1 BKT ＢＫＴ FE
28 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
29 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
30 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
31 GGAK2700 2 STOPPER ストッパ PL
32 GGAK2770 4 COLLAR カラー FE
33 H5277A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
34 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
35 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
36 GGAK2671 2 GUIDE ガイド PL
37 GGAK2684 1 GUIDE ガイド PL
38 GGAK2694 1 GUIDE ガイド PL
39 H5277A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
40 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
41 W1040R 8 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
95
PTS-XPFL-04.1JE
COVER 4/8
カバー 4/8 AGGAK9007
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
41.1 N10795 4 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
42 GGAK2711 2 NUT ナット FE
43 GGAK2751 1 STOPPER ストッパ PL
44 GGAK2761 1 STOPPER ストッパ PL
45 H5300A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
46 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
47 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
48 W1130A 2 WASHER ワッシャ UW-0614-10 OT
49 GGAK2660 2 SPRING スプリング FE
50 GGAK1050 4 SHEET シート PL
51 S3110Y 2 SW, PROXIMITY ＳＷ 近接 GXL-15FLU-C2 OT
52 K5256G 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X012 FE
53 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
54 W1040R 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
55 GGAK3321 1 BKT ＢＫＴ FE
56 GGAK3331 1 BKT ＢＫＴ FE
57 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
58 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
59 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
60 M10133 2 MAGNET CATCH マグネットキャッチ TL-77S(NO.1197) OT
61 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
62 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
63 W1042A 4 WASHER, FLAT ワッシャ 平 4W- 3 FE
