DEUKYX 1-46 193-4110 4.7 Kopfeinheit Hinweis Kopf U/D Kugelumlaufspindel (HL-Achse) (1) Wischen Sie altes Fett mit einem Putzlappen ab und tragen Sie wenig neues Fett mit einer Spritze in die Rille an der Kugelumlaufspin…

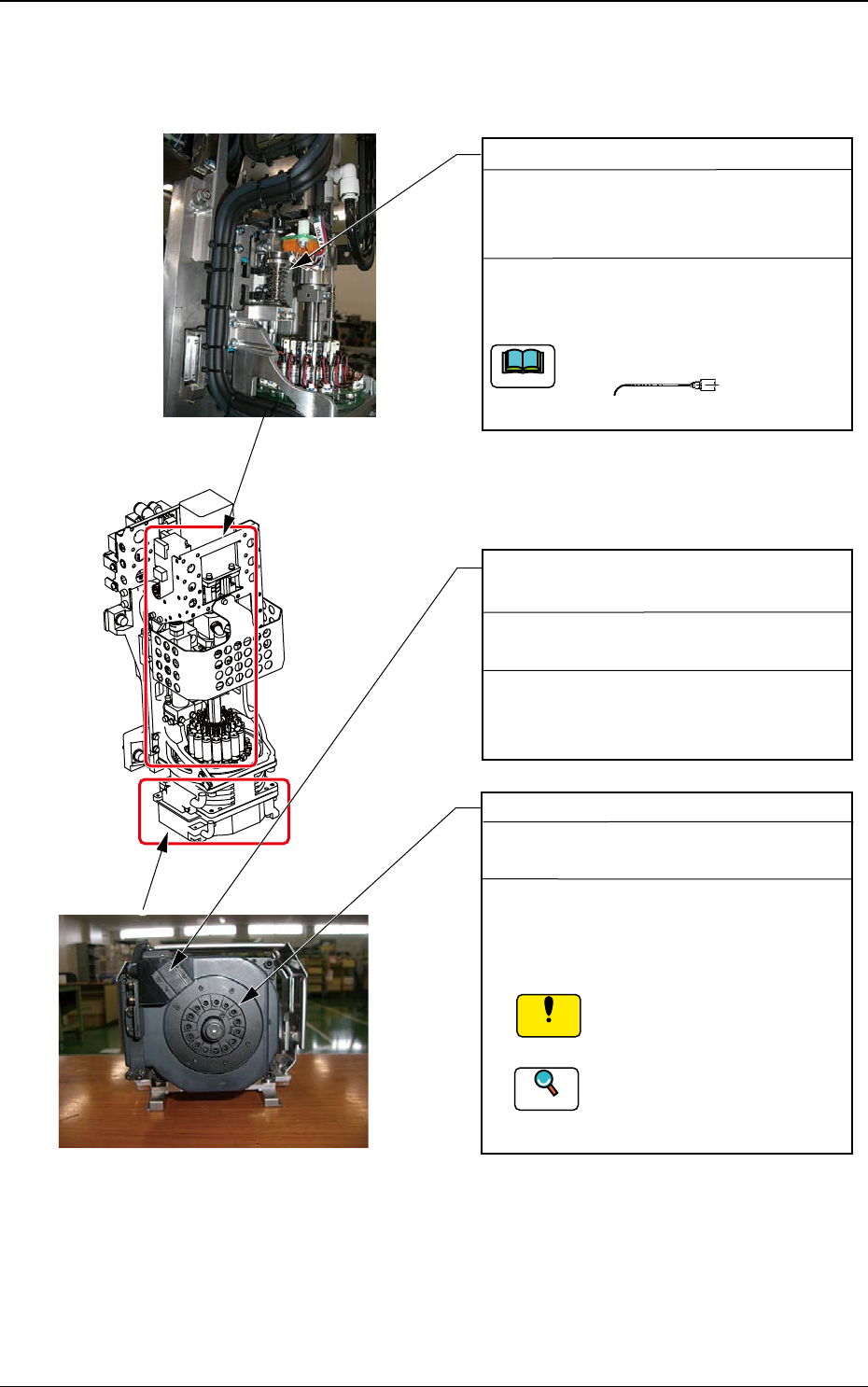

DEUKYX
1-45193-4110
4.7 Kopfeinheit
4.7 Kopfeinheit
Flexibler Hochgeschwindigkeitskopf
Seitenansichtkamera
(Lichtquelle und Empfänger)
Tägliche Reinigung
Erforderliche Zeit: 5 Minuten
Wenn Sich Fingerabdrücke und Öl auf der Seitenan-
sichtlamera befinden, wischen Sie den Schmutz mit
einem in dehydriertem Ethanol getauchten Baum-
wolltuch ab.
Aufnehmer U/D Kugelumlaufspindel (NL-Achse)
Alle 3 Monate reinigen und fetten
(DAPHNE EPONEX GREASE No. 1)
Erforderliche Zeit: 5 Minuten
Aufnehmer Nr. 19 (braun) verwenden.
Hinweis
Nr. 19
Wischen Sie altes Fett mit einem Putzlappen ab und
tragen Sie wenig neues Fett mit einer Spritze in die Rille
an der Kugelumlaufspindel auf.
Hinweis
Diffusionsplatte
Monatliche Reinigung
Erforderliche Zeit: 2 Minuten
Es dürfen sich keine
Fingerabdrücke oder Öl auf der
Diffusionsplatte befinden.
Unter "5. „NOZ.CHG.“ Bildschirm"
in "Kapitel 6 (Band. 2)" finden Sie
weitere Informationen zur
Aufnehmerlagerung.
Referenz
(1) Legen Sie alle Aufnehmer in der
Aufnehmerstation über Bildschirmnavigation ab.
(2) Wischen Sie die Diffusionsplatte mit einem
trockenen Optikputztuch ab.
F4A26A

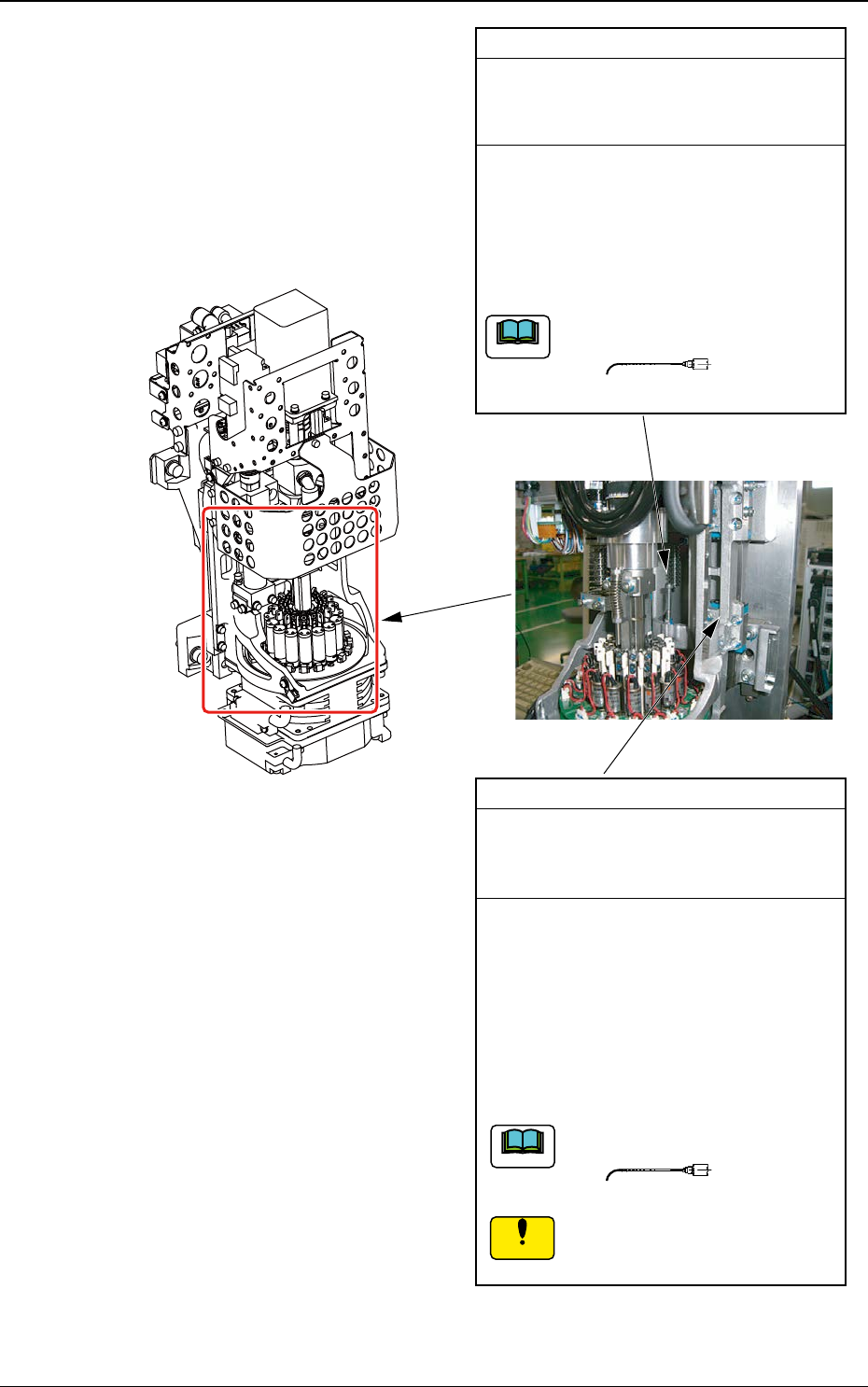

DEUKYX
1-46193-4110
4.7 Kopfeinheit
Hinweis
Kopf U/D Kugelumlaufspindel (HL-Achse)
(1) Wischen Sie altes Fett mit einem Putzlappen
ab und tragen Sie wenig neues Fett mit einer
Spritze in die Rille an der Kugelumlaufspindel
auf.
(2) Fahren Sie nach dem Fetten die HL-Achse
fünf Mal über die manuelle Steuerung um 25 mm
auf und ab, um das Fett geschmeidig zu machen.
Nr.19
(3) Dieser Vorgang muss alle 3 Monate wiederholt
werden.
Tragen Sie das Fett so auf, dass es
nicht auf den Sensor gerät.
Nr.19
Alle 3 Monate reinigen und fetten
(DAPHNE EPONEX GREASE No. 1)
Erforderliche Zeit: 5 Minuten
Aufnehmer Nr. 19 (braun) verwenden.
Hinweis
Kopf U/D Linearführung (HL-Achse)
Alle 3 Monate reinigen und fetten
(DAPHNE EPONEX GREASE No. 1)
Erforderliche Zeit: 5 Minuten
(1) Wischen Sie altes Fett mit einem Putzlappen ab
und tragen Sie wenig neues Fett mit einer Spritze
in die Rille an der Kugelumlaufspindel auf.
(2) Fahren Sie nach dem Fetten die HL-Achse fünf
Mal über die manuelle Steuerung um 25 mm auf
und ab, um das Fett geschmeidig zu machen.
Aufnehmer Nr. 19 (braun) verwenden.
Hinweis
F4A27A

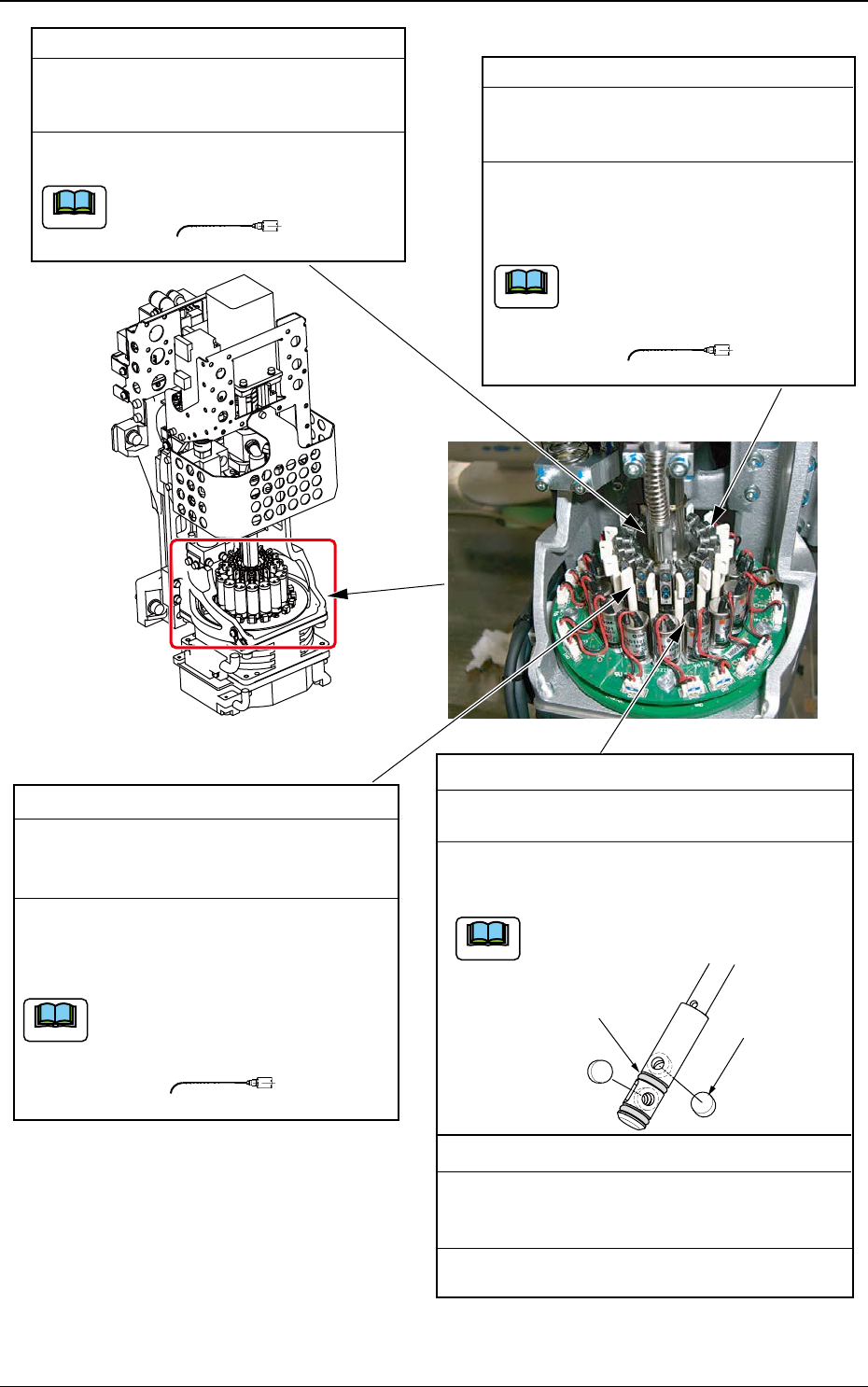

DEUKYX
1-47193-4110
4.7 Kopfeinheit
Schlepphebel
Alle 3 Monate reinigen und fetten
(DAPHNE EPONEX GREASE No. 1)
Erforderliche Zeit: 5 Minuten
Entfernen Sie Fremdkörper am Schlepphebel mit
einer Pinzette.
Tragen Sie mit einer Spritze Fett (0,01 cc) auf die
Oberseite des Schlepphebels auf.
(a) "0,01 cc" entspricht in etwa der
Größe eines "1005-Chips".
(b) Düse Nr. 19 (braun) verwenden.
Nr. 19
Mittenfuge
Alle 3 Monate fetten
(DAPHNE EPONEX GREASE No. 1)
Erforderliche Zeit: 4 Minuten
Tragen Sie in die Rille der Mitten-.
Fuge Fett mit einer Spritze auf.Jene mit Prüfung
Düse Nr. 19 (braun) verwenden.
Nr. 19
Aufnehmerwechsel Nockenbahn (Oberseite)
Alle 3 Monate reinigen und fetten
(DAPHNE EPONEX GREASE No. 1)
Erforderliche Zeit: 5 Minuten
Befinden Sich Fremdkörper auf der Nockenbahn
entfernen Sie sie mit einer Pinzette.
Tragen Sie mit einer Spritze Fett (0,01 cc) auf die
Oberseite der Nockenbahn auf.
(a) "0,01 cc" entspricht in etwa der Größe
eines "1005-Chips".
(b) Düse Nr. 19 (braun) verwenden.
No. 19
Filterhalter-O-Ring (15 Positionen x 2 Stück)
Filter
O-ring
Vakuumfilter (15 Positionen)
Alle 3 Monate wechseln
Required Time: 30 minutes
Ziehen Sie den Vakuumfilterhalter mit dem
Filter-Abziehwerkzeug nach oben. Tauschen
Sie 2 Vakuumfilter wie dargestellt aus.
Verwenden Sie zum Austausch der Filter eine
marktübliche Pinzette.
Beim Filteraustausch/Fetten
Erforderliche Zeit: 30 Minuten je Kopf
(DAPHNE EPONEX GREASE No. 1)
Tragen Sie Fett auf die Filterhalter-O-Ringe auf.
(2 Positionen oben)
Hinweis
Hinweis
Hinweis
Hinweis
F4A28A
