DEUKYX 1-57 193-41 10 4.10 T ransport 4.10 T ransport Fettungsbeispiel Linearführungen (2 Positionen) Alle 3 Monate reinigen und fetten (DAPHNE EPONEX GREASE No. 1) Erforderliche Zeit: 5 Minuten Wischen Sie altes Fett mi…
DEUKYX
1-56193-4110
4.9 LP-Positionierung
4.9 LP-Positionierung
Hinweis
Hinweis
Nr.19
Oberfläche der Abstützplatte
Wöchentliche Reinigung / Erforderliche Zeit: 2 Minuten
Entfernen Sie Fremdkörper und Bauteile.
Entfernen Sie den Schmutz und Staub mit einem
Staubsauger.

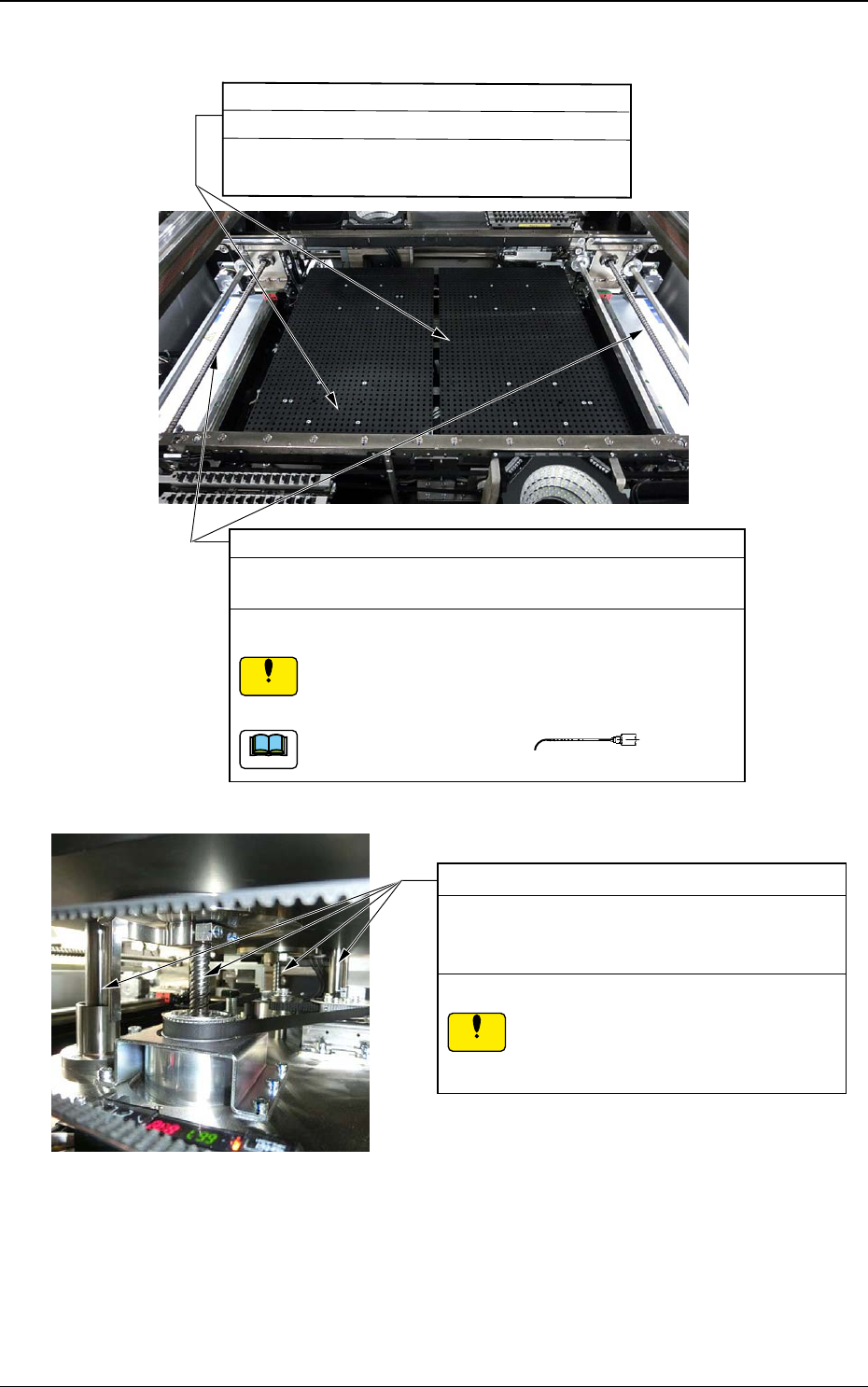

Kugelumlaufspindel (2 Positionen)
Alle 3 Monate reinigen und fetten / Erforderliche Zeit: 10 Minuten
(DAPHNE EPONEX GREASE No. 1)
Wischen Sie altes Fett mit einem Putzlappen ab und tragen Sie neues
Fett mit einer Spritze auf.
Achten Sie unbedingt darauf, dass beim Reinigen
keine Fasern zurückbleiben.
Dieser Vorgang muss alle 3 Monate wiederholt werden.
Düse Nr. 19 (braun)
verwenden.
F4A37A
Alle 3 Monate reinigen und fetten
Erforderliche Zeit: 20 Minuten
(DAPHNE EPONEX GREASE No. 1)
Kugelumlaufspindel und Büchse (jeweils 4 Positionen)
Achten Sie unbedingt darauf, dass beim
Reinigen keine Fasern zurückbleiben.
(1) Wischen Sie altes Fett mit einem Putzlappen ab.
(2) Tragen Sie auf jeder Welle Fett auf.
Hinweis
F4A37B
DEUKYX
1-57193-4110
4.10 Transport
4.10 Transport

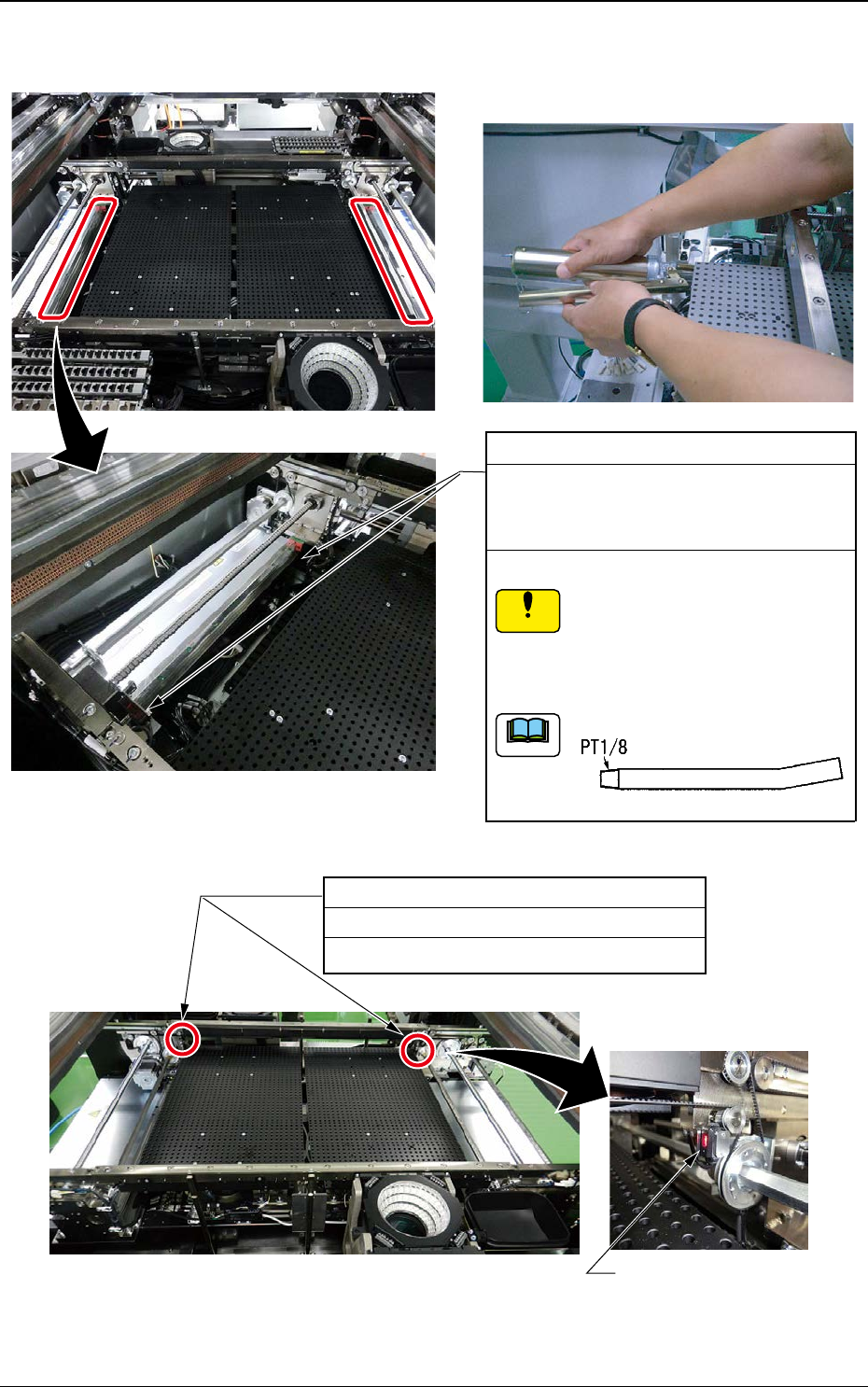

Fettungsbeispiel
Linearführungen (2 Positionen)
Alle 3 Monate reinigen und fetten
(DAPHNE EPONEX GREASE No. 1)
Erforderliche Zeit: 5 Minuten
Wischen Sie altes Fett mit einem Putzlappen ab.
Achten Sie unbedingt darauf, dass
beim Reinigen keine Fasern
zurückbleiben.
Verwenden Sie Düse H.
Befestigen Sie den Mikroschlauch an der Fettspritze
und füllen Sie Fett in die Fettnippel.
Typ H
Hinweis
Hinweis
F4A38A
Abstützstift-Erkennungssensor (2 Positionen)
Wöchentliche Reinigung / Erforderliche Zeit: 1 Minute
Reinigen Sie den Sensor mit einem Putzlappen.
Abstützstift-Erkennungssensor
F4A39A
DEUKYX
1-58193-4110
4.10 Transport

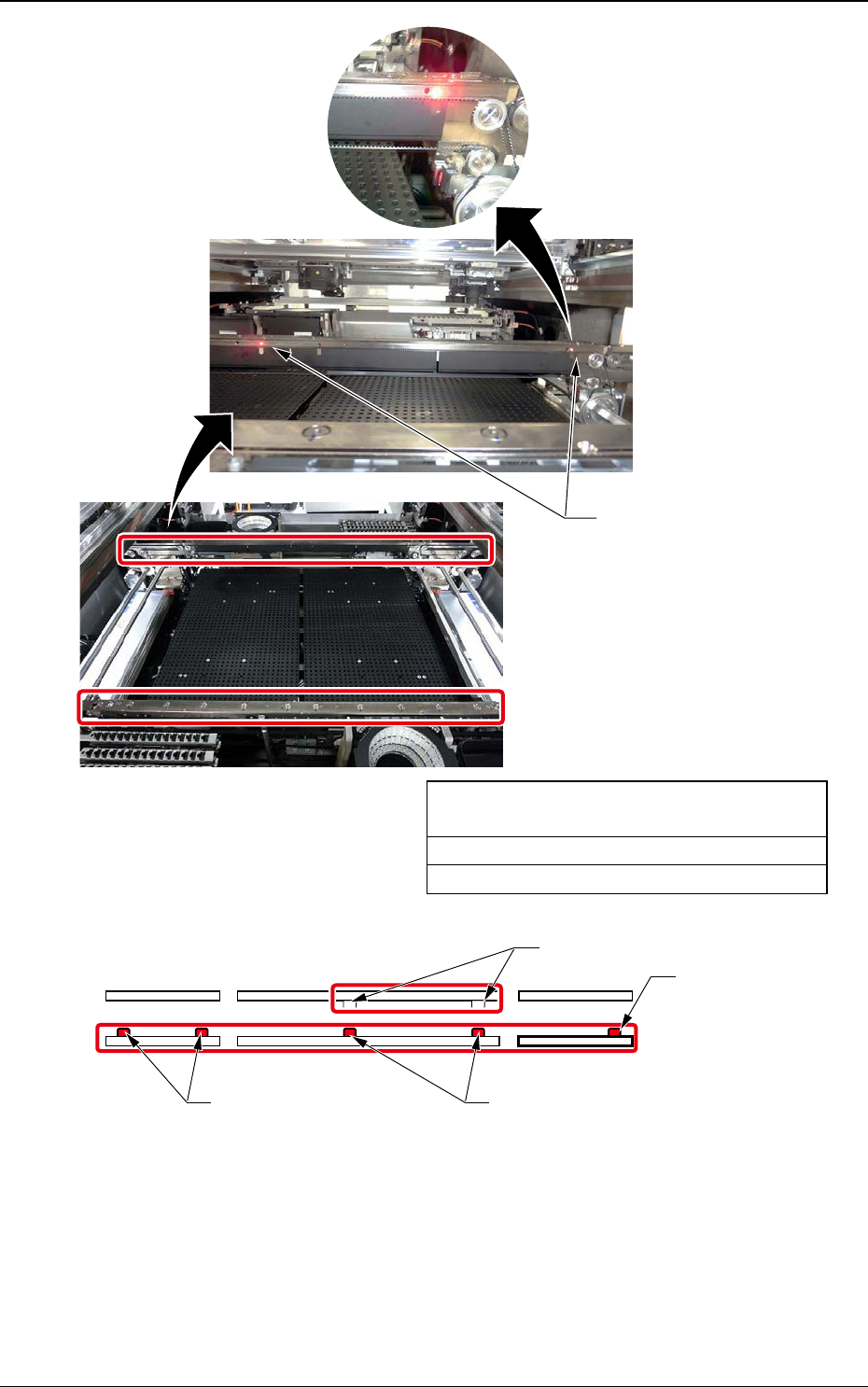

LP-Fiberglassensor (2 Positionen)
LP-Erkennungssensor (3 Positionen)
Wöchentliche Reinigung / Erforderliche Zeit: 2 Minuten
Reinigen Sie die Sensoren mit einem Putzlappen.
Bei Einzeltransport (Beispieldarstellung)
LP-Erkennungssensor
LP-Fiberglassensor (Lichtquelle)
LP-Erkennungssensoren LP-Fiberglassensor (Empfänger)
LP-Fiberglassensor
F4A40A
