5.5 Hochgeschwindigkeitsaufnehmer mit Prüfstift reinigen
5.5 Hochgeschwindigkeitsaufnehmer mit Prüfstift reinigen
Prüfen Sie mit einer Lupe, ob der Aufnehmer verstopft ist.
Ist dies der Fall, reinigen Sie ihn mit einem Prüfstift.
• Prüfstift auswählen
Der zu verwendende Prüfstift hängt vom Typ des
Hochgeschwindigkeitsaufnehmers ab.
Wählen Sie ihn anhand der nachfolgenden Tabelle.
Einheit: mm
Aufnehmer
ID
Durchmesser
(Mittellochdurchmesser)
Durchmesser
(kleinster
Lochdurchmesser)
PrüfstiftGröße
Bauteilnummer
Einschubrichtung
des Prüfstifts
HG24C
φ
0.1
φ
0.08
φ
0.08 KYA-M7702-A0
Nagelseite,
Kopfseite
HG33C
φ
0.2
φ
0.08
φ
0.12 KYA-M7703-A0
Nagelseite,
Kopfseite
HG52C
φ
0.4
φ
0.25
φ
0.2 KYA-M7705-A0
Nagelseite,
Kopfseite
HG82C
φ
0.7
φ
0.35
φ
0.3 KYA-M7708-A0 Kopfseite (a)
HV82C
φ
0.7
φ
0.35
φ
0.3 KYA-M7782-A0
Nagelseite,
Kopfseite
HG13C
φ
0.9
φ
0.9
φ
0.6 KYB-M771J-A0 Kopfseite (a)
HV13C
φ
0.9
φ
0.9
φ
0.6 KYA-M7713-A0
Nagelseite,
Kopfseite
HG14C
φ
1.1
φ
1.1
φ
0.8 KYB-M771K-A0 Kopfseite (a)
HV14C
φ
1.1
φ
1.1
φ
0.8 KYA-M7714-A0
Nagelseite,
Kopfseite
HG15C
φ
2.0
φ
1.1
φ
0.8 KYF-M77G5-A0 Kopfseite (a)
HV15C
φ
2.0
φ
1.1
∅
0.8 KYA-M7715-A0
Nagelseite,
Kopfseite
Hinweis
(a)Prüfstift kann nicht von der Nagelseite eingeführt werden.
DEUKYX
1-71193-4110
5.5 Hochgeschwindigkeitsaufnehmer mit Prüfstift reinigen
• Reinigungsmethod für die Hochgeschwindigkeitsaufnehmer
Vorgehensweise

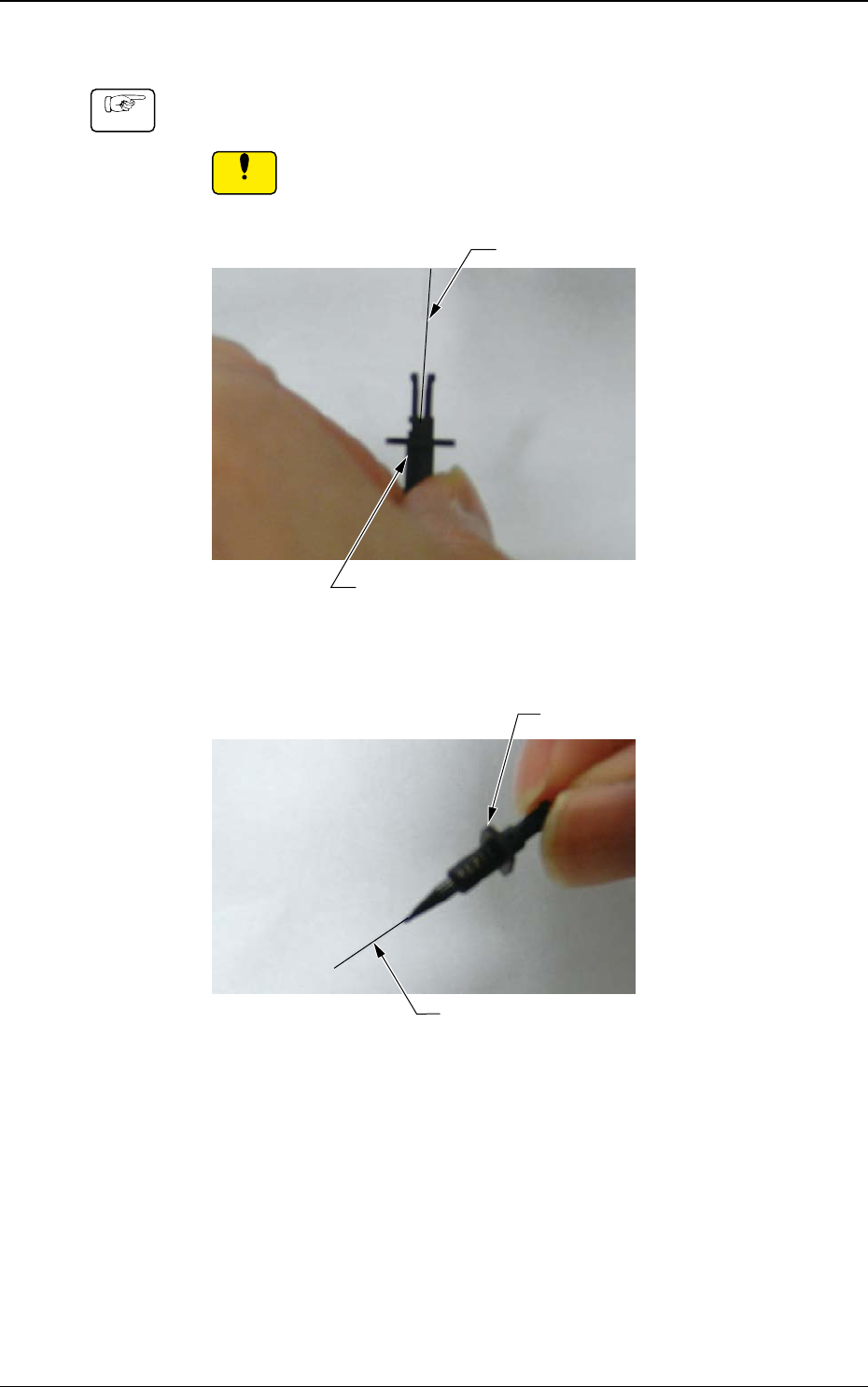

(1) Halten Sie den Hochgeschwindigkeitsaufnehmer wie unten gezeigt gut fest..
Führen Sie den Prüfstift mittig in den Hochgeschwindigkeitsaufnehmer ein.
Hinweis
Wird die Mittelachse verkippt, kann die Aufnehmerspitze beschädigt
werden.
Prüfstift
Hochgeschwindigkeitsaufnehmer
F4A50
(2) Ziehen Sie den Prüfstift aus dem Kopf des Aufnehmers heraus.
Hochgeschwindigkeitsaufnehmer
Prüfstift
F4A51
DEUKYX
1-72193-4110
5.5 Hochgeschwindigkeitsaufnehmer mit Prüfstift reinigen

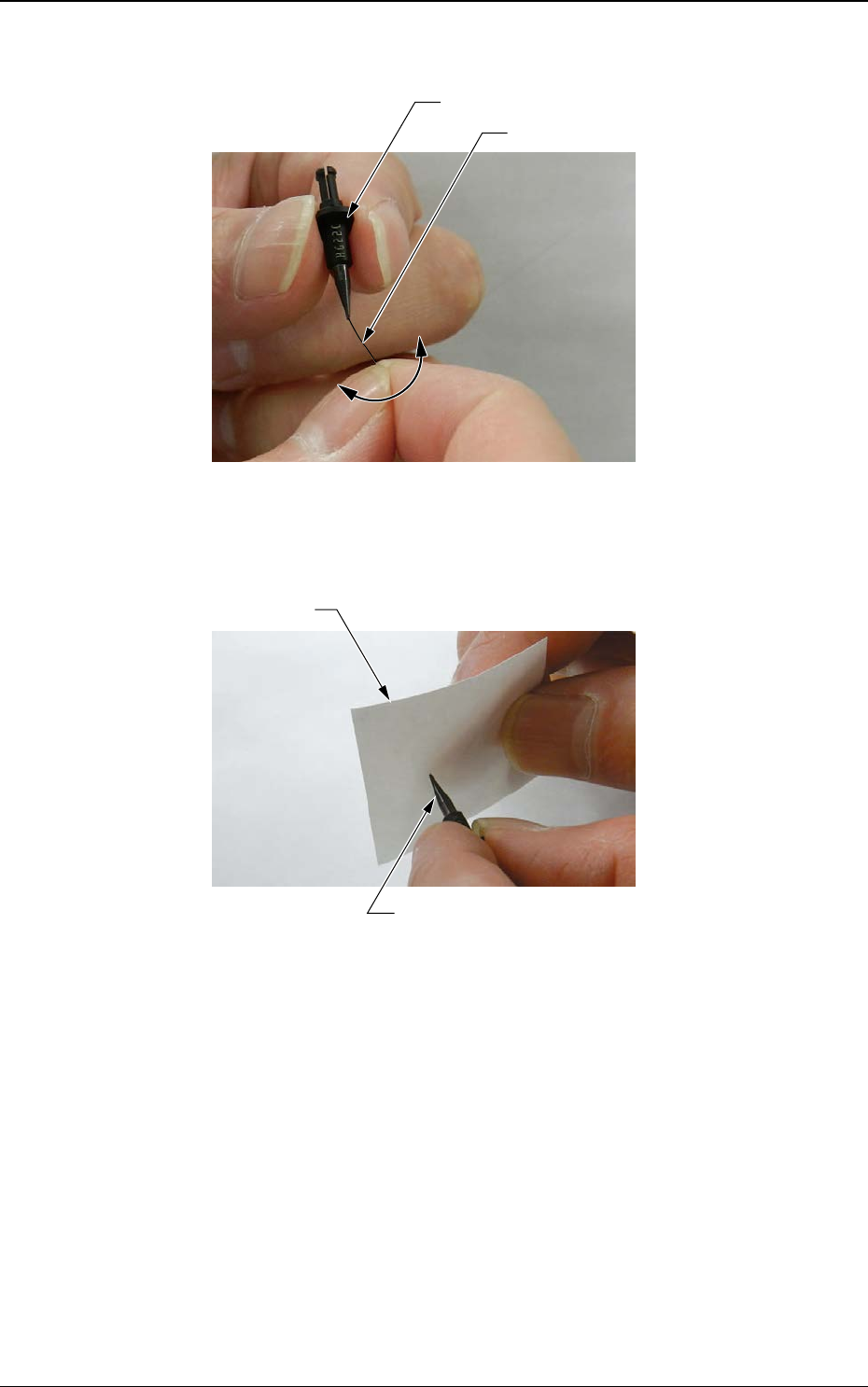

(3) Fahren Sie mit dem Prüfstift in Längsrichtung des Aufnehmers, um die
Verstopfung zu entfernen.
Hochgeschwindigkeitsaufnehmer
Prüfstift
F4A52
(4) Blasen Sie die Verschmutzung mit Druckluft weg (Entfernen Sie feine
Schmutzpartikel mit Hilfe von Abdeckband vom Aufnehmerkopf.)
Abdeckband
Hochgeschwindigkeitsaufnehmer
F4A53
