DEUKYX 1-76 193-41 10 5.7 Aufnehmerlter einsetzen (3) Setzen Sie den Aufnehmer in die Aufnehmerposition. Die Öffnung für den Aufnehmerlter muss zum Acrylblock zeigen (in Richtung des weißen Pfeils). Hinweis V ergewisse…
DEUKYX
1-75193-4110
5.7 Aufnehmerlter einsetzen
5.7 Aufnehmerlter einsetzen

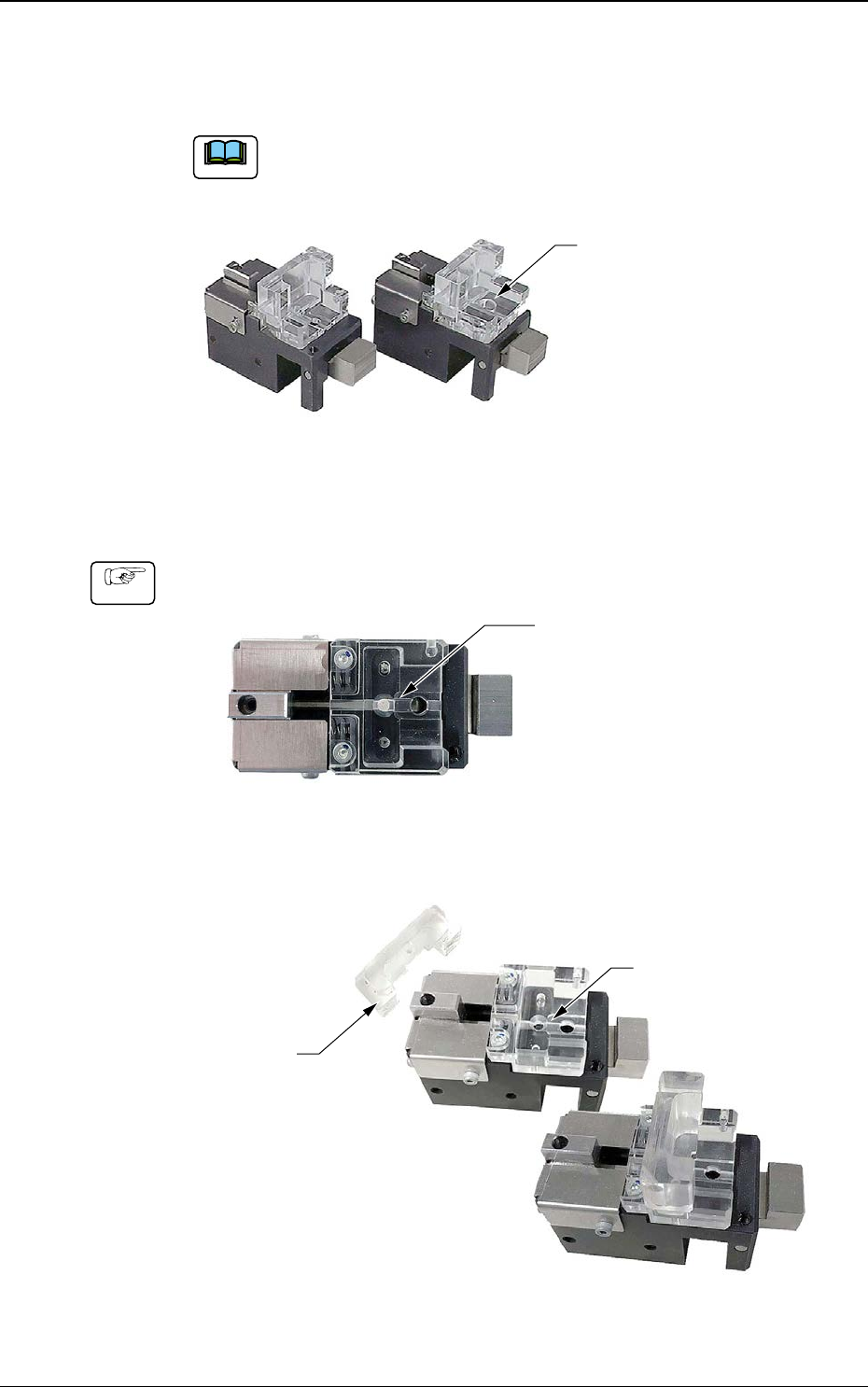

• Filterabziehwerkzeug
Hinweis
Es existieren 2 Filterabziehwerkzeuge:für High-Speed-Aufnehmer und
für Aufnehmer für mittelgroße Bauteile/Sonderbauteile. Bei beiden
Werkzeugen gehen gleich vor.
Für Aufnehmer für
mittelgroße
Bauteile/Sonderbauteile
Für
Hochgeschwindigkeitsauf
nehmer:
Aufnehmerposition
F4A83
Vorgehensweise
(1) Setzen Sie den Aufnehmerlter mit einer Pinzette oder ähnlich in die
Filteraufnahmeposition.
Aufnehmerposition
F4A58A
(2) Setzen Sie den Acrylblock an die Filterposition.
Acrylblock
(for holing filter)
Acrylblock an Aufnehmerfilter-
Einsetzposition
Filteraufnahmeposition
F4A59A
DEUKYX
1-76193-4110
5.7 Aufnehmerlter einsetzen

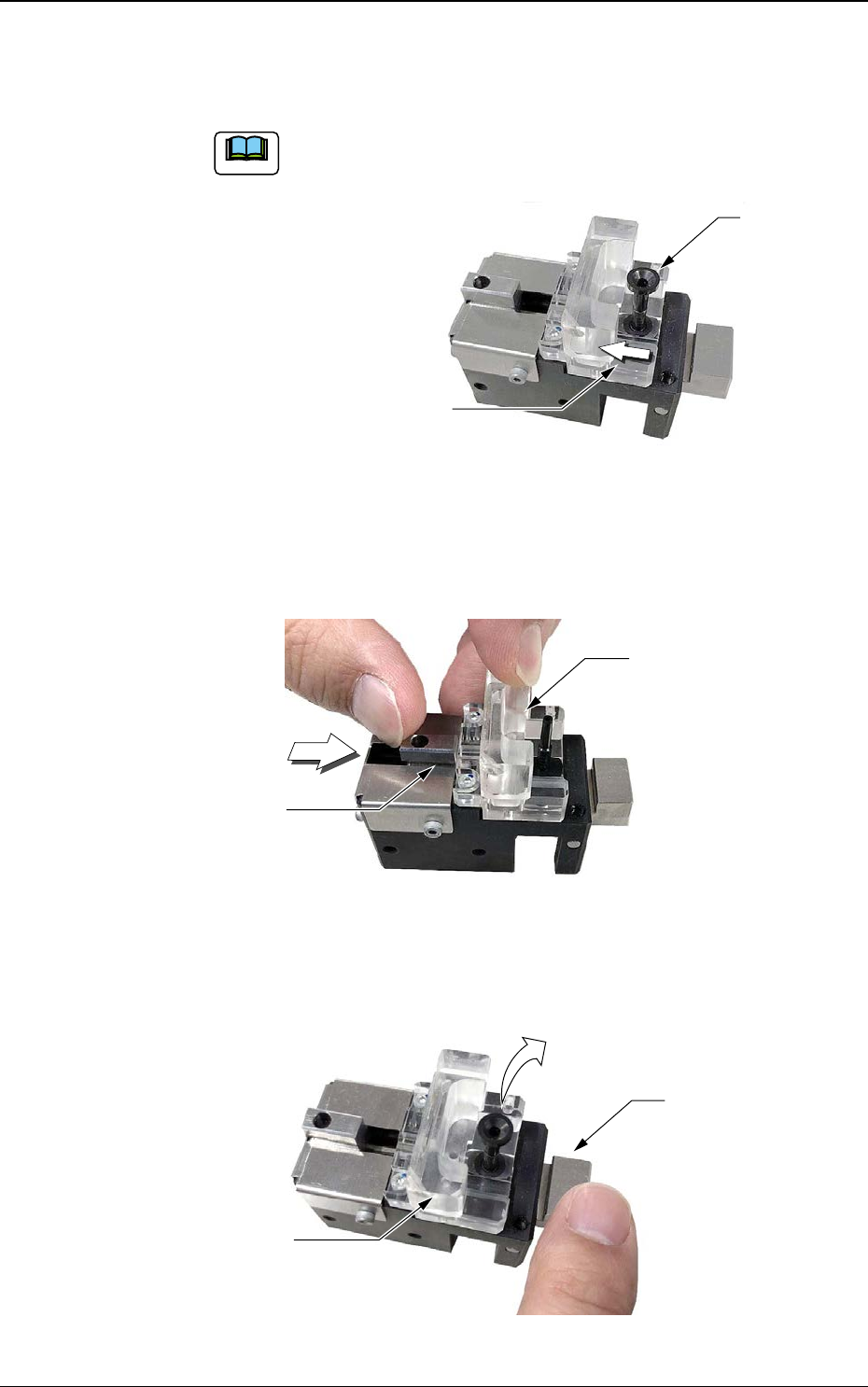

(3) Setzen Sie den Aufnehmer in die Aufnehmerposition. Die Öffnung für den
Aufnehmerlter muss zum Acrylblock zeigen (in Richtung des weißen
Pfeils).
Hinweis
Vergewissern Sie sich, das die Öffnung in die richtige Richtung zeigt.
Öffnung für den Aufnehmerfilter
muss in diese Richtung zeigen.
Aufnehmer
F4A60A
(4) Drücken Sie gegen den Acrylblock und bewegen Sie den Schieber
in Richtung des weißen Pfeils, um den Aufnehmerlter in die
Aufnehmeröffnung einzusetzen.
Schieber
Acrylblock
F4A62A
(5) Drücken Sie den Hebel, um den Aufnehmer abzunehmen. Sie hören jetzt ein
Klicken.
Acrylblock
Drücken Sie den Hebel.
F4A82
DEUKYX
1-77193-4110
5.7 Aufnehmerlter einsetzen

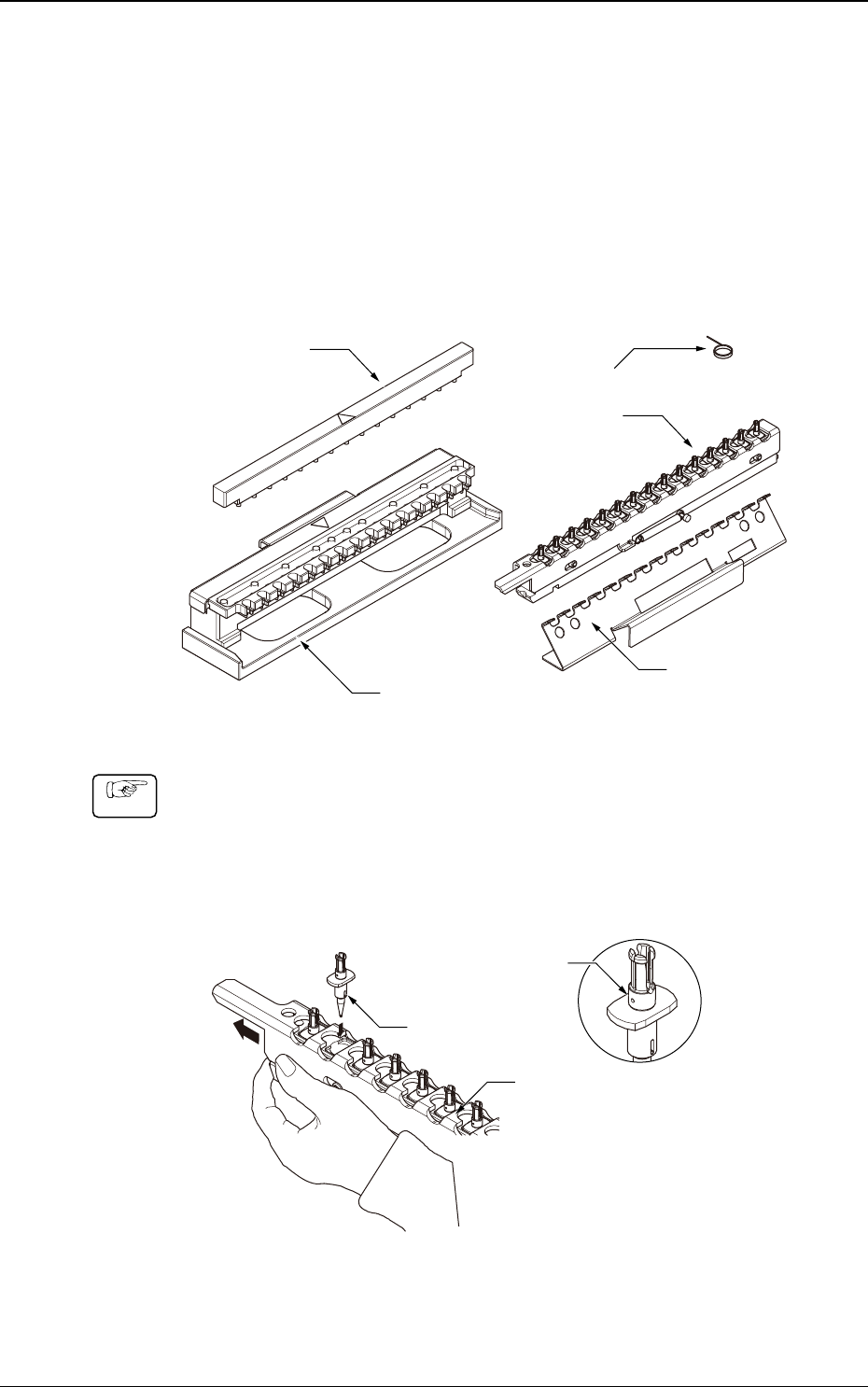

• Filterwechselvorrichtung für 15 Hochgeschwindigkeitsaufnehmer
Bereiten Sie folgende Dinge vor.
• Austauschteile für Hochgeschwindigkeits-Aufnehmerstation für G5S/G5S2
(KYB-M3806-000)
• Hochgeschwindigkeitsaufnehmer für G5S/G5S2
• Filteraustauschvorrichtung (KYX-M3807-000)
• Filterausbauvorrichtung (KYX-M3852-000)
• Filterausbaustift (KYX-M381A-000)
• Pinzette (KYB-M380Y-000)
Filter-Ausbaustift
Austauschteile für
Hochgeschwindigkeits-
Aufnehmerstation
Filterabziehwerkzeug
Filterausbauvorrichtung
Filterabziehwerkzeug
(Acrylblock)
F4A71A
Vorgehensweise
(1) Verschieben Sie den Verschluss der Station so, dass sie offen bleibt.
(2) Setzen Sie Hochgeschwindikeitsaufnehmer in die vorgesehenen Plätze ein.
Vergewissern Sie sich, dass sich die Bohrungen für den Filterausbaustift alle
in der unten dargestellten Position benden.
Bohrung für
Filter-Ausbaustift
Hochgeschwindigkeit-
saufnehmer
Stationsverschluss
F4A72A
