DEUKYX 1-79 193-41 10 5.7 Aufnehmerlter einsetzen (6) Setzen Sie den Acrylblock wieder in die Filteraustauschvorrichtung ein. Setzen Sie die Hochgeschwindigkeitsstation mit geöffnetem V erschluss auf die Filteraustausch…
DEUKYX
1-78193-4110

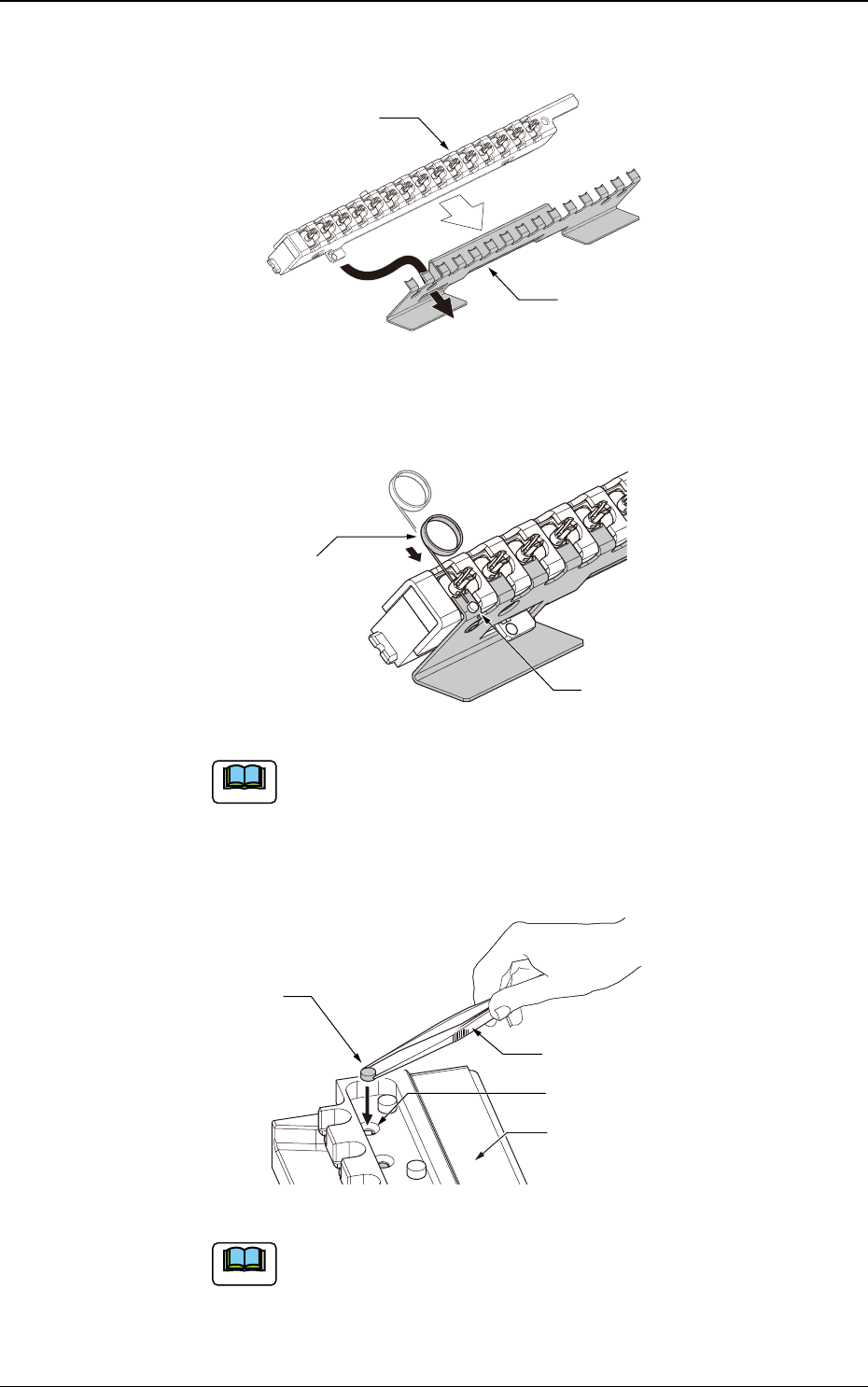

5.7 Aufnehmerlter einsetzen
(3) Setzen Sie die Hochgeschwindigkeitsstation mit geöffnetem Verschluss auf
die Filteraustauschvorrichtung.
Hochgeschwindigkeit
-
saufnehmerstation
Filterausbauvorrichtung
F4A73A
(4) Schieben Sie den Ausbaustift in die Bohrung und drücken Sie den Luftlter
heraus.
Filter-Ausbaustift
Luftfilter
F4A74
Hinweis
Verwenden Sie herausgenommene Filter nicht noch einmal.
(5) Entfernen Sie den Acrylblock der Filteraustauschvorrichtung. Setzen Sie
neue Filter in die Aufnahmebohrungen der Vorrichtung ein.
Luftfilter
Pinzette
Filter-Positionierungsbohrung
Filterabziehwerkzeug
F4A75A
Hinweis
Drücken Sie die Luftlter mit einer Pinzette (KYB-M380Y-000) oder
einem ähnlichen Werkzeug ganz in die Bohrung hinein.
DEUKYX
1-79193-4110

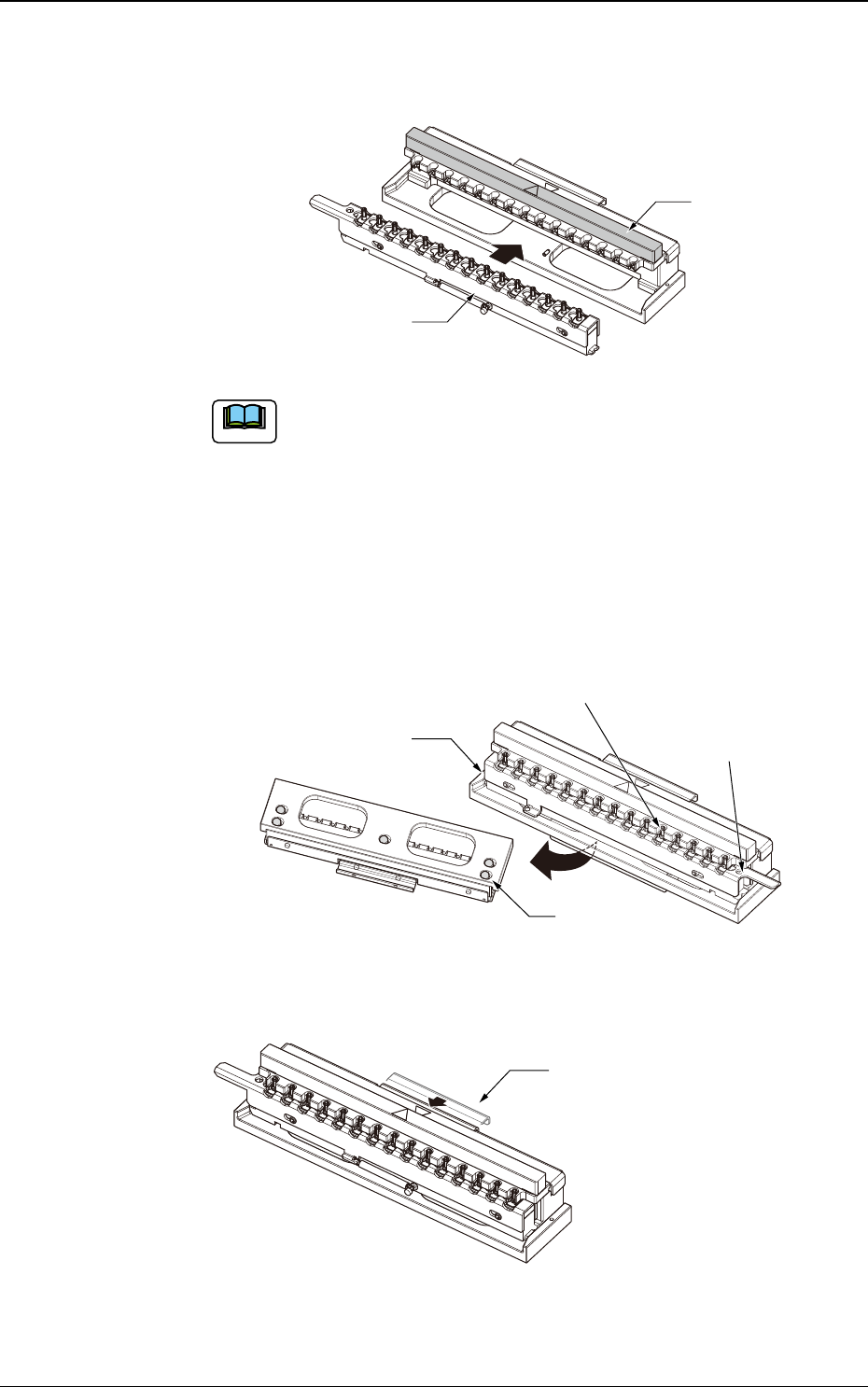

5.7 Aufnehmerlter einsetzen
(6) Setzen Sie den Acrylblock wieder in die Filteraustauschvorrichtung ein.
Setzen Sie die Hochgeschwindigkeitsstation mit geöffnetem Verschluss auf
die Filteraustauschvorrichtung.
Hohe Geschwindigkeits-
Aufnehmer-Stocker
Acrylblock
F4A76A
Hinweis
Prüfen Sie noch einmal, ob alle Luftlter entfernt wurden, bevor Sie neue
einsetzen.
Wenn die Aufnehmer in entgegengesetzter Richtung eingesetzt sind:
Werden die Aufnehmer in entgegengesetzter Richtung eingesetzt, lösen
Sie die 5 Schrauben auf der Unterseite der Filteraustauschvorrichtung.
Befestigen Sie die Befestigungsäche der Station auf der entgegengesetzten
Seite.
Stiftbohrung
(entgegengesetzte Richtung)
Block-Befestigungsfläche
Aufnehmerstation
(entgegengesetzte Richtung)
Rahmenunterseite
5 Bolzen
F4A78
(7) Drücken Sie den Metallschieber der Filterwechselvorrichtung, um Luftlter
in die Aufnehmer einzusetzen.
Metallausdrücker
F4A77A
(8) Prüfen Sie, ob alle Filter korrekt eingesetzt sind.
DEUKYX
1-80193-4110

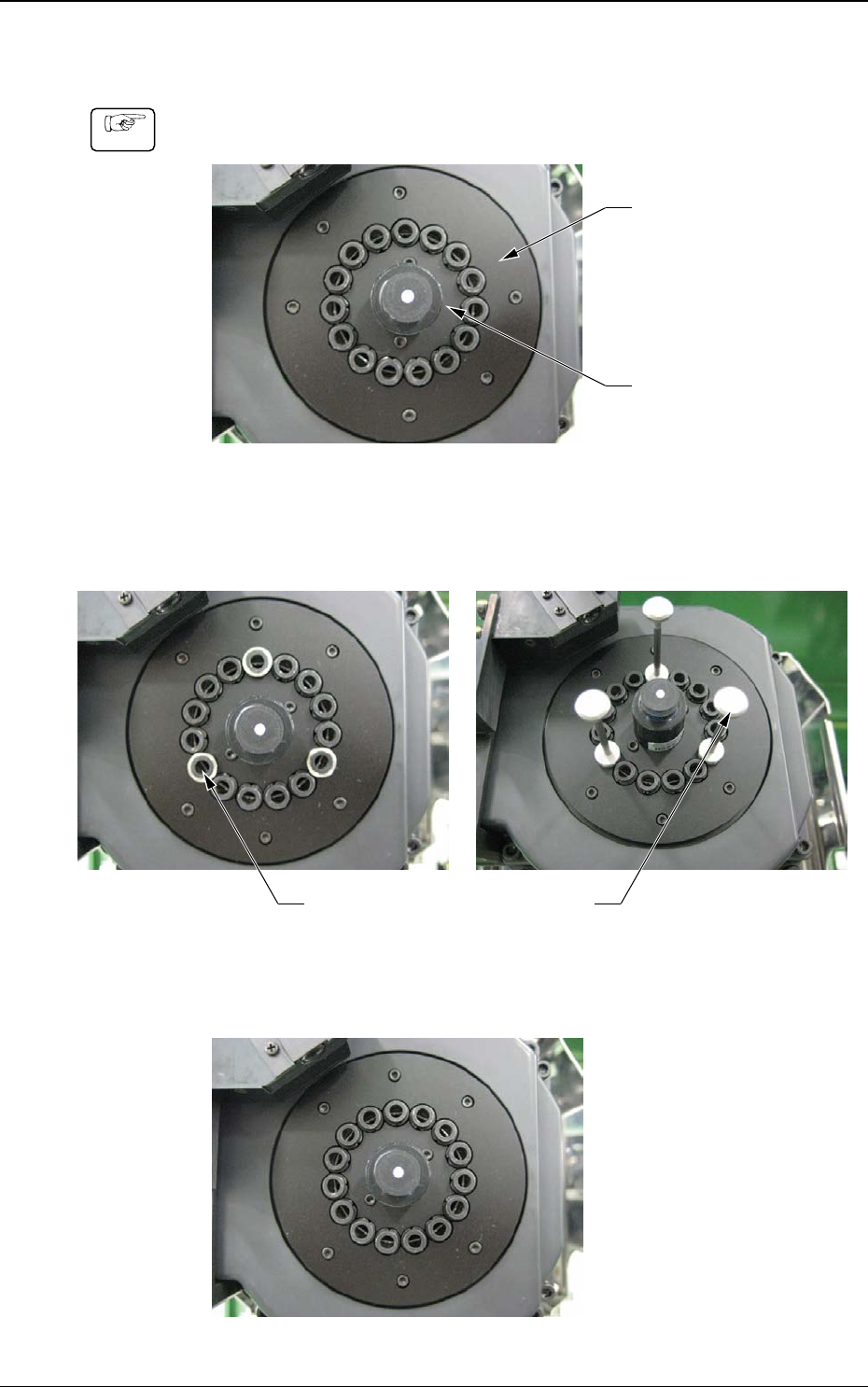

6. Verfahren zum Einrichten der Diffusionsplatte
6. Verfahren zum Einrichten der Diffusionsplatte
Vorgehensweise
(1) Stellen Sie die innere und die äußere Diffusionsplatte vorübergehend ein.
Äußere Diffusionsplatte
Innere Diffusionsplatte
F4A65
(2) Befestigen Sie die Vorrichtungen Nr. 1 und Nr. 2 an den drei Stellen, wie
unten dargestellt. Achten Sie darauf, dass die Seitenansichtkamera nicht
beschädigt wird.
Rahmen 1
Rahmen 2
F4A66
(3) Entfernen Sie nach dem Befestigen der Diffusionsplatten mit Schrauben die
Vorrichtungen Nr. 1 und Nr. 2.
F4A67
