2.2 Management-Informationsliste
Code Anzeigebereich A Anzeigebereich B
0d3d01 Comp Height Ovr (head1) This function cannot use. Beause of comp height over.
0d3d02 Comp Height Ovr (head2) This function cannot use. Beause of comp height over.
0d3e01
Full detection of trash
box for component
(Block1)
Trash box for component become full. Please clean trash box for component.
0d3f01
Full detection of trash
box for component
(Block2)
Trash box for component become full. Please clean trash box for component.
DEUKYX
2-23193-4110
3. Maschineninformation
3. Maschineninformation

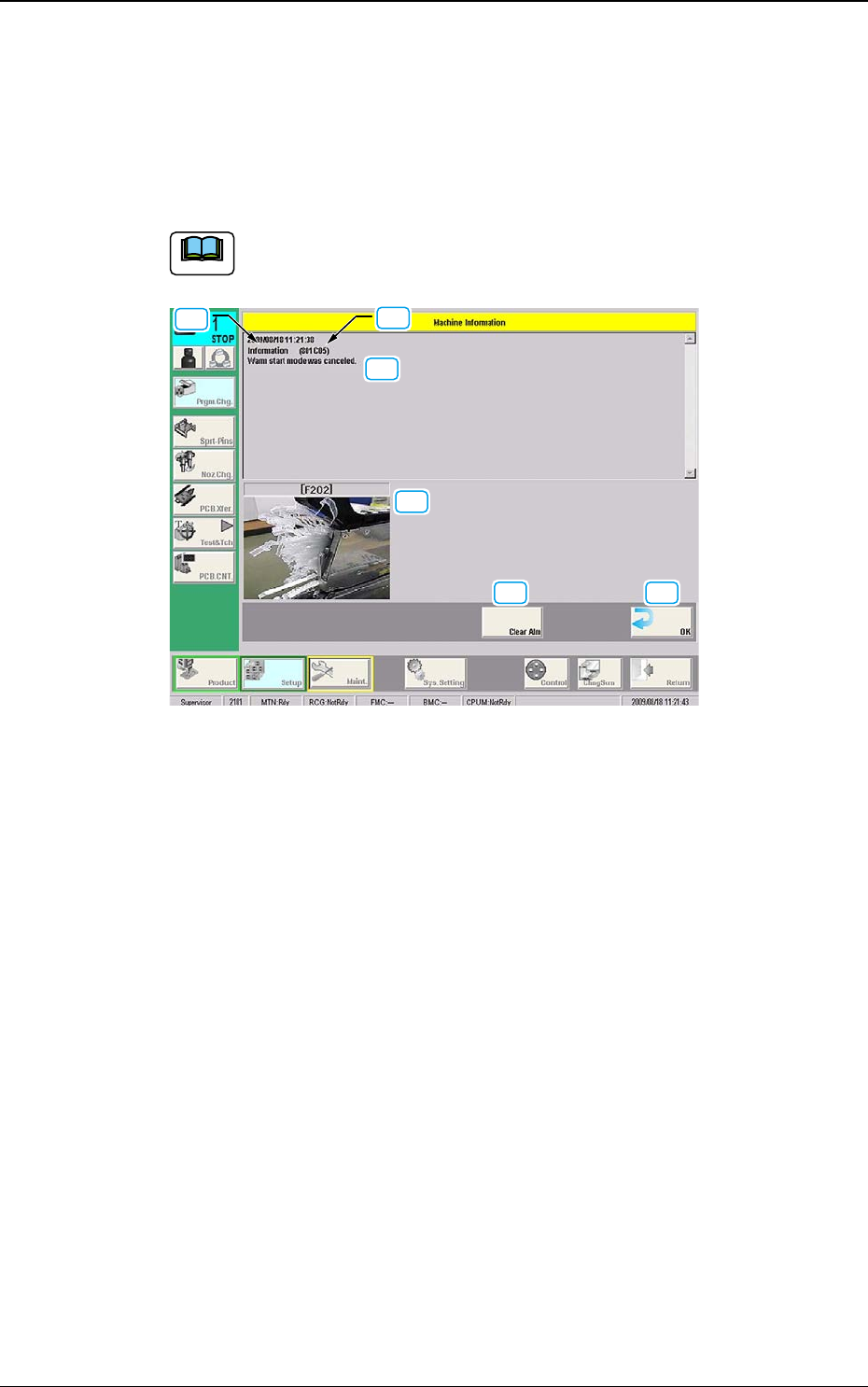

3.1 „Machine Information“-Bildschirm
Während des Betriebs werden auf dem Bildschirm Maschineninformation die
unterschiedlichsten Informationen angezeigt.
Hinweis
Die Maschine wird über die Anzeige nicht gestoppt.
[1]
[6]
[3]
[2]
[4] [5]
F4B3
[1] Maschinen Information-Code
In diesem Textfeld wird der Maschinen-Informationscode angezeigt.
[2] Anzeigebereich A
Hier wird die Überschrift der Maschineninformation angezeigt.
[3] Anzeigebereich B
Hier werden die Details zu der Maschineninformation angezeigt.
[4] [Clear Alm]-Taste
Mit dieser Taste wird der Alarmton stumm geschaltet.
[5] [OK]-Taste
Mit dieser taste wird der Bildschirm „Machine Information“ geschlossen.
[6] Fehleranzeige
Wenn eine Benachrichtigung über einen Fehler, der am Abdeckband
aufgetreten ist (Fehlercode 0x802401), erfolgt, werden die Feeder-Nummer
und ein entsprechendes Bild angezeigt. (Drei Dinge können von links nach
rechts angezeigt werden.)
DEUKYX
2-24193-4110
3.2 Maschinen-Informationsliste
3.2 Maschinen-Informationsliste
Nachfolgend nden Sie eine Liste der Maschinen-Informationen sortiert nach
Fehlercodes.
Fehler-Code
(HEX)
Anzeigebereich A Anzeigebereich B
800301
Warnung: Decreasing
of Comp. Hdlg. Rate
(For Nozzle.)
Nozzle message rate :
800302
Warnung: Decreasing
of Comp. Hdlg. Rate
(For Nozzle.)
The rate of nozzle adsorption fell. A cycle stop is carried out.
800401
Warnung: Decreasing
of Comp. Hdlg. Rate
(For Fdr.)
Feeder message rate :
800402
Warning: Decreasing
of Comp. Hdlg. Rate
(For Fdr.)
The rate of nozzle adsorption fell. A cycle stop is carried out.
800505
Alternated Tray
Magazine Axis
Shortage of component
800601 Alternativer Feeder Shortage of component
800602 Alternativer Feeder Splice waiting
800603 Alternativer Feeder Komp. Vertical(Sensor)
800604 Alternativer Feeder Komp. Thickness(Sensor)
800605 Alternativer Feeder Komp. Missing (Sensor)
800606 Alternativer Feeder Komp. Erkenn. Error (recog.)
800607 Alternativer Feeder Komp. Missing (Recog)
800608 Alternativer Feeder Coplanarity Check Error
800609 Alternativer Feeder The feeder at the alternation destination is invalid. Please set it effectively.
80.060a Alternativer Feeder Feeder unloading
80060b Alternated Feeder Returned to the priority feeder
80060c Alternated Feeder It was alternated.
80060d Alternated Feeder Feeder Alarm
80060e Alternated Feeder Alarm Code:A0 - Internal Parameter Error (Breakdown of Control P.C.B.)
80060f Alternativer Feeder
Alarm Code:A1 - Over Current Error (Foreign substances in the tape feeding
drive section)
800610 Alternativer Feeder
Alarm Code:A4 - Main Circuit Power Supply Error (Please check the power
supply voltage.) (G04)
800611 Alternativer Feeder Alarm Code:A5 - Fault Speed Error (Tape catching)
800612 Alternativer Feeder
Alarm Code:A7 - Fault Load Error (Tape twisting, Catching foreign
substances)
800613 Alternativer Feeder
Alarm Code:A8 - Encoder Error (Breaking wire, Breakdown of control P.C.B.
and Defective servo motor)
800614 Alternativer Feeder Alarm Code:Ab - System Error
800615 Alternativer Feeder Alarm Code:Ac - Reckless Run Detection Error
800616 Alternativer Feeder Alarm Code:Ad - Excessive deviation in position
