2. Fehlerbehebung bei Aufnahmefehlern
2. Fehlerbehebung bei Aufnahmefehlern
2.1 Ursache und Wiederherstellung von Aufnahmefehlern
(1) Bauteil-basierende Ursachen
Wenn die Fehlerursache bei bestimmten Bauteilen oder Losen zu suchen ist,
müssen zuerst die Bauteile untersucht werden.
Nachfolgend nden Sie Fehler, die durch Bauteile verursacht werden.
[Ursachen für Aufnahmefehler durch Bauteile]
(1-1) Ein Bauteil klebt unten am Gurt.
(1-2) Die Tasche ist beschädigt.
(1-3) Das Bauteilgehäuse ist beschädigt.
(1-4) Das Bauteil ist verkippt, weil die Gurttasche zu groß ist.
(1-5) Der Boden der Tasche ist nicht eben.
(1-6) Öl oder Klebstoff klebt unten am Bauteil.
Die Fehlerursachen von (1-1) bis (1-4) können durch die Verpackung der
Bauteile in Papiergurten leicht auftreten, die Ursachen von (1-4) bis (1-6)
treten durch Bauteile in geprägten Taschen der Gurte auf.
Besondere Vorsicht ist bei sehr kleinen Bauteilen, wie 0603 und 1005,
geboten, da diese Bauteile direkt davon betroffen sind, wie sie im Gurt
verpackt sind.
Wenn Sie feststellen wollen, wie gut gegurtete Bauteile verpackt sind, drehen
Sie den Gurt auf den Kopf und beobachten Sie, wie sich die Bauteile in ihren
Taschen verhalten. Fallen die Bauteile dabei ohne sich zu verklemmen, ist
die Verpackung in Ordnung.
Die Spezikationen für Gurte nden Sie in „JIS-C0806“. Da die detaillierten
Bestimmungen jedoch nicht für die in (1-1) bis (1-6) beschriebenen Fehler
gelten, ist es erforderlich, den Hersteller der Bauteile beim Kauf nach den
Einzelheiten zu fragen.

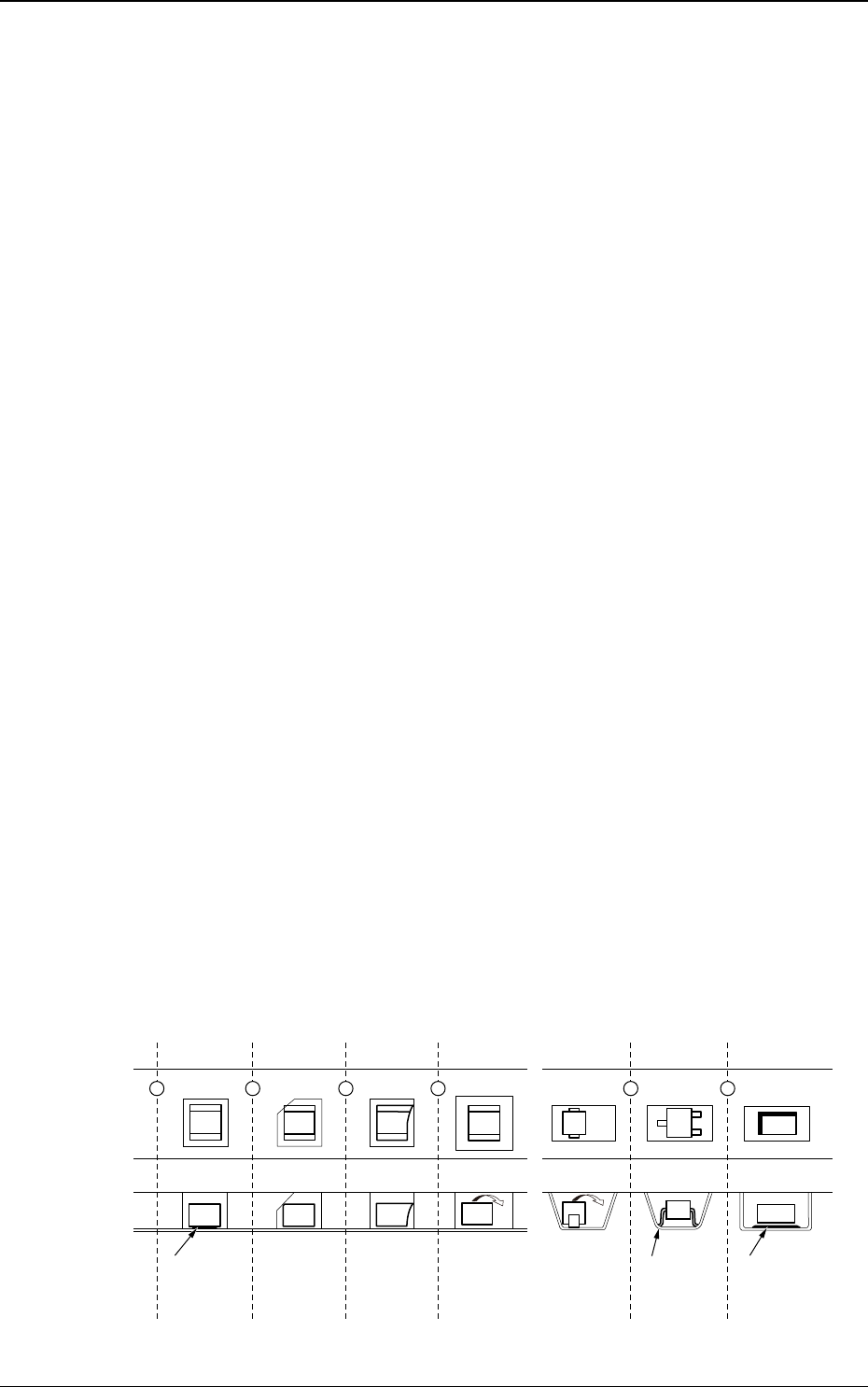

Gurtfehler
(1-1) (1-2) (1-3) (1-4) (1-4) (1-5) (1-6)
bauteil klebt
an Gurt.
Bauteil in
Tasche
verklemmt.
Bauteil in
Tasche
verklemmt.
Bauteil gekippt, Tasche zu
groß.
Anschluss
verklemmtim
R-Bereich der
Tasche.
Öl, etc., klebt auf der
Unterseite des
Bauteils.
F4E2
DEUKYX
5-4193-4110
2. Fehlerbehebung bei Aufnahmefehlern
(2) Maschinen-basierende Ursachen
Wenn das Problem nicht beim Bauteil liegt, überprüfen Sie die Maschine.
Prüfen Sie, ob der Fehler an einem bestimmten Vakuumaufnehmer oder an
einer Feeder-Nr. (Einschub) auftritt.
(2-1) Wurde der Aufnehmer als Ursache ermittel:
Prüfen Sie für den Aufnehmer folgendes.
•
Prüfen Sie, ob der Aufnehmer defekt ist.
•
Prüfen Sie, ob die Vakuumleitung defekt ist.
•
Prüfen Sie, ob das Vakuum-Schaltventil defekt ist.
•
Prüfen Sie, ob die Seitenansichtkamera defekt ist.
Ist es im Werk staubig oder werden hauptsächlich Papiergurte verwendet,
verschmutzen Aufnehmer und Aufnehmerlter sehr schnell.
Daher ist es sehr wichtig, in regelmäßigen Zeitabständen die Aufnehmer zu
reinigen und die Filter auszutauschen.
Referenz
Unter „(1) Häuge Aufnahmefehler an bestimmten Aufnehmern“ of „2.2
Ursachen-basierende Fehlerbehebung“ in „Kapitel 5“ nden Sie weitere
Informationen.
(2-2) Wurde ein Feeder-Einschub als Ursache ermittel:
Prüfen Sie für den Feeder-Einschub (Gurt-Feeder) folgendes.
•
Prüfen Sie, ob die Bauteile korrekt in den Feeder eingesetzt wurden.
•
Prüfen Sie, ob die Abdeckfolie fehlerfrei abgelöst wird.
•
Prüfen Sie, ob die Daten zur Bauteilaufnahme fehlerfrei sind.
Referenz
Unter „(2) Häuge Aufnahmefehler an einem bestimmten Feeder-Einschub“
of „2.2 Ursachen-basierende Fehlerbehebung“ in „Kapitel 5“ nden Sie
weitere Informationen.
DEUKYX
5-5193-4110
2.2 Ursachen-basierende Fehlerbehebung
2.2 Ursachen-basierende Fehlerbehebung

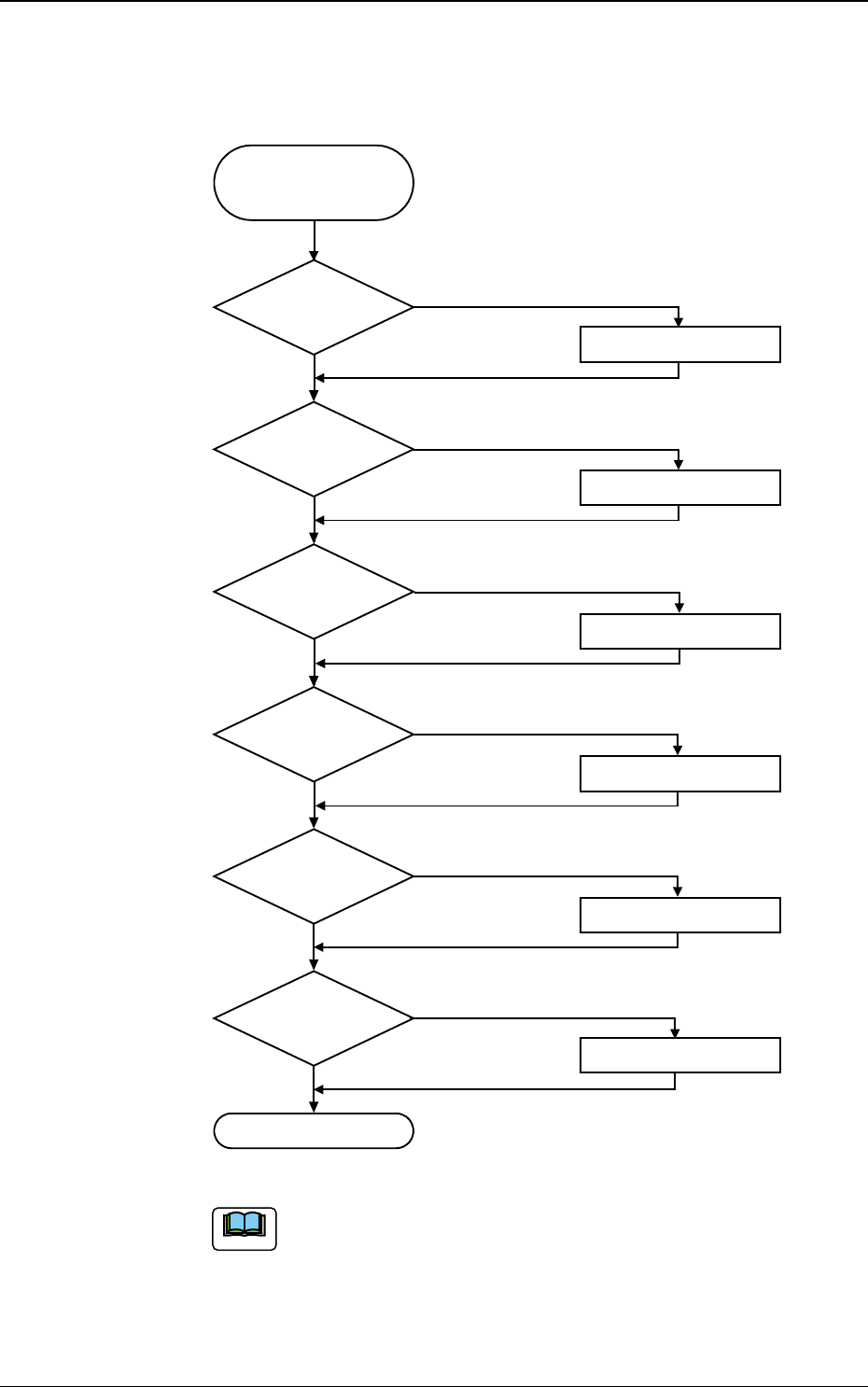

(1) Häuge Aufnahmefehler an bestimmten Aufnehmern
NG
OK
NG
NG
NG
NG
OK
OK
OK
OK
NG
OK
Kratzer bei
Seitenansicht
Kamera
Austausch
Hinweis (b)
Häufige Aufnahmefehler
eines Aufnehmers
Verschmutzter
Vakuumauf-
nehmer
VerstopfteÖffnung
des Aufnehmers
Reinigen
Reinigen
Schmutziger und
verstopfter
Vakuumfilter
Austausch
Ein/Ausschalten des
Vakuumventils
Austausch
Verschmutzte
Seitenansichtkamera
Reinigen
Funktionsprüfung
F4E3
Hinweis
(a) Unter „Kapitel 1 Instandhaltung“ nden Sie Informationen zum
Reinigen und Austausch.
(b) Prüfen Sie im Bildschirm „INP/OUT“ das Ein- und Ausschalten des
Vakuums mit der Taste [OutP Chk]. (Bedienreihenfolge: [MAINT]-
Taste
→
[DVC Check]-Taste
→
[InP/OutP]-Taste.
