DEUKYX 1-17 193-4110 3.1 Gesamtansicht (Rückseite der Maschine) Aufnehmerstation Bauteilerkennungs- Kamera Feeder-Basisantrieb Kopfeinheit Kopfeinheit XY-Fünhrungseinheit (Maschinenvorderseite) Messereinheit F4A7

DEUKYX

1-16193-4110

3. Wartungspositionen

3.1 Gesamtansicht

Hinweis

Auch Arbeiten mit entfernter Abdeckung werden beschrieben.

Bringen Sie die Abdeckungen nach der Wartung wieder an.

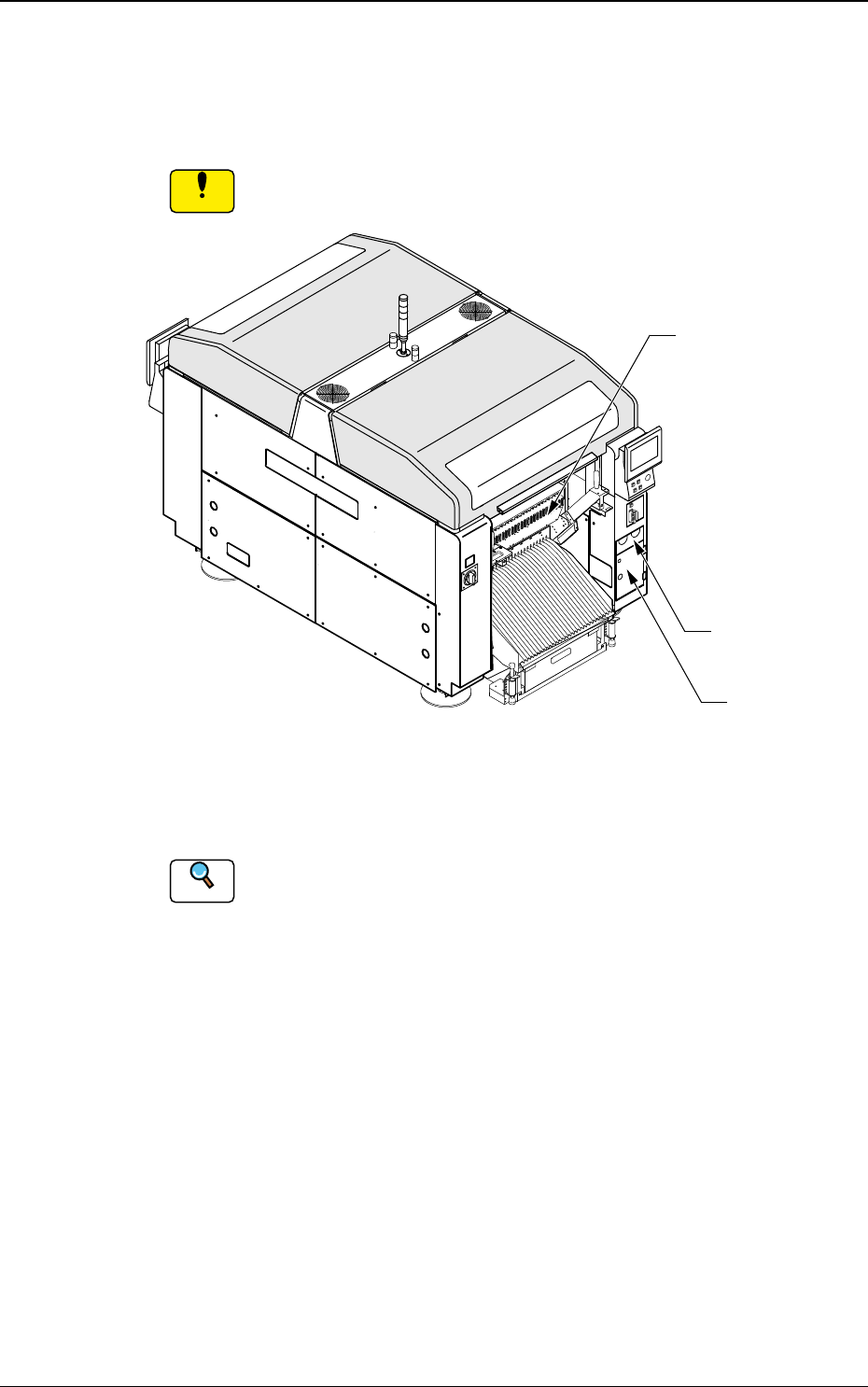

Frontansicht der Maschine

Luftquelle

Vakuumsystem

Feeder-Wagenbereich

F4A6

Referenz

(a) Unter „4. Inspektions-, Reinigungs- und Schmier-Stellen“ und in den

nachfolgenden Positionen nden Sie detaillierte Informationen zu den

Positionen der einzelnen Einheiten und zu der Art, wie sie gewartet werden

müssen.

(b) Informationen zu den Optionen nden Sie in den Handbüchern der Geräte,

die für die Wartung verwendet werden.

DEUKYX

1-17193-4110

3.1 Gesamtansicht

(Rückseite der Maschine)

Aufnehmerstation

Bauteilerkennungs-

Kamera

Feeder-Basisantrieb

Kopfeinheit

XY-Fünhrungseinheit

(Maschinenvorderseite)

Messereinheit

F4A7

DEUKYX

1-18193-4110

4. Inspektions-, Reinigungs- und Schmier-Stellen

Im Folgenden werden die Wartungsarbeiten für die einzelnen Einheiten

beschrieben.

Referenz

Unter „2. Wartungs-Checkliste“ in Kapitel 1 nden Sie weitere Informationen

zur Häugkeit der Arbeiten.

4.1 Luftquelle

4.1.1 Luftdrückprüfung

Zyklus: Jeden Tag (Erforderliche Zeit: 1 Minute)

Luftausblasdruck

F4A8

Vorgehensweise

Prüfen Sie, ob das Manometer einen Druck von 0,05 MPa (0,5 kgf/cm

) anzeigt.

Hinweis

`Der Druck wurde vor der Auslieferung werksseitig eingerichtet.

Ändern Sie den Druck nur dann, wenn es unumgänglich ist.
