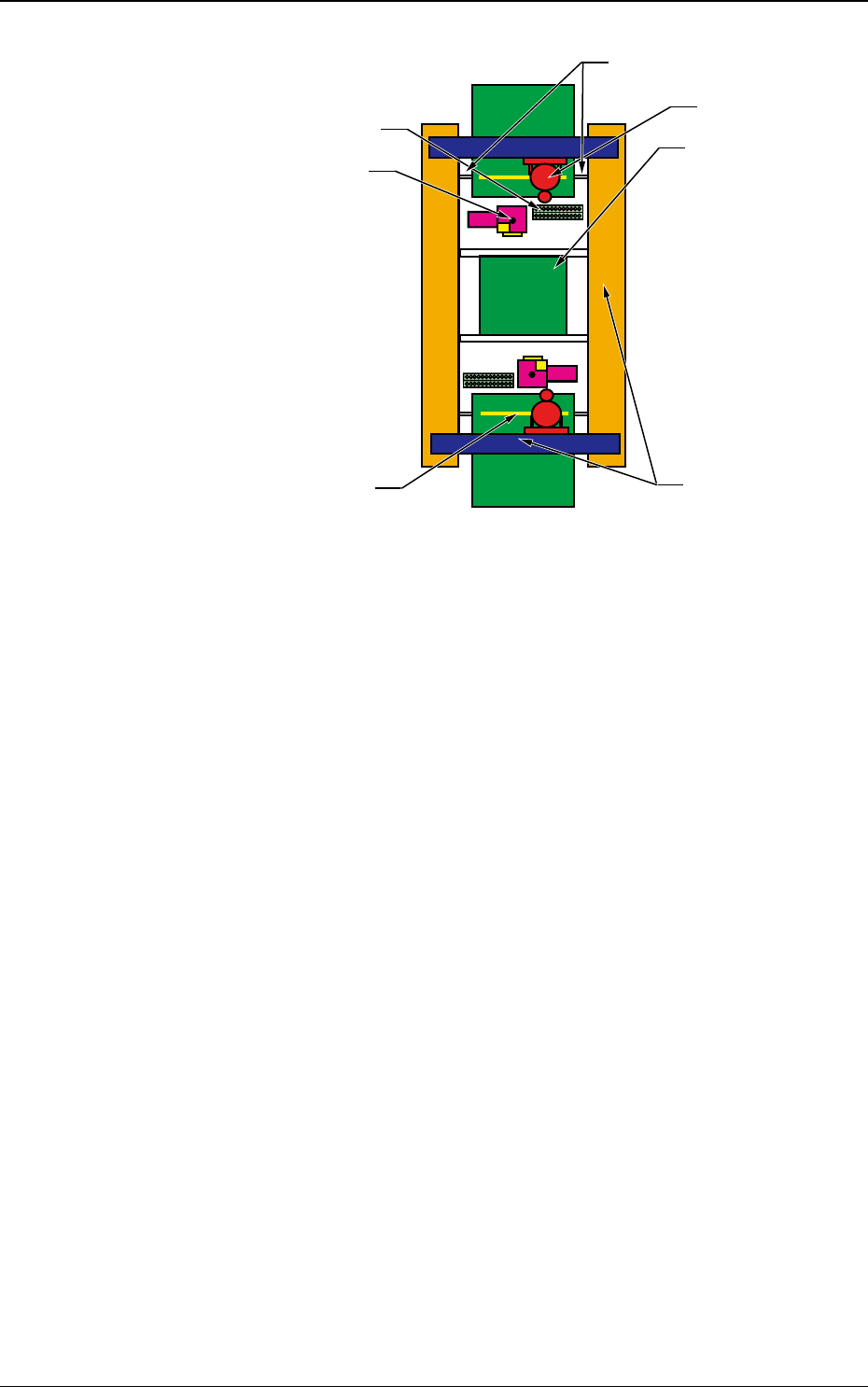

3.1 Gesamtansicht

(Rückseite der Maschine)

Aufnehmerstation

Bauteilerkennungs-

Kamera

Feeder-Basisantrieb

Kopfeinheit

XY-Fünhrungseinheit

(Maschinenvorderseite)

Messereinheit

F4A7

DEUKYX

1-18193-4110

4. Inspektions-, Reinigungs- und Schmier-Stellen

Im Folgenden werden die Wartungsarbeiten für die einzelnen Einheiten

beschrieben.

Referenz

Unter „2. Wartungs-Checkliste“ in Kapitel 1 nden Sie weitere Informationen

zur Häugkeit der Arbeiten.

4.1 Luftquelle

4.1.1 Luftdrückprüfung

Zyklus: Jeden Tag (Erforderliche Zeit: 1 Minute)

Luftausblasdruck

F4A8

Vorgehensweise

Prüfen Sie, ob das Manometer einen Druck von 0,05 MPa (0,5 kgf/cm

) anzeigt.

Hinweis

`Der Druck wurde vor der Auslieferung werksseitig eingerichtet.

Ändern Sie den Druck nur dann, wenn es unumgänglich ist.

DEUKYX

1-19193-4110

4.1 Luftquelle

4.1.2 Hauptluftdruckprüfung

Zyklus: Jeden Tag (Erforderliche Zeit: 1 Minute)

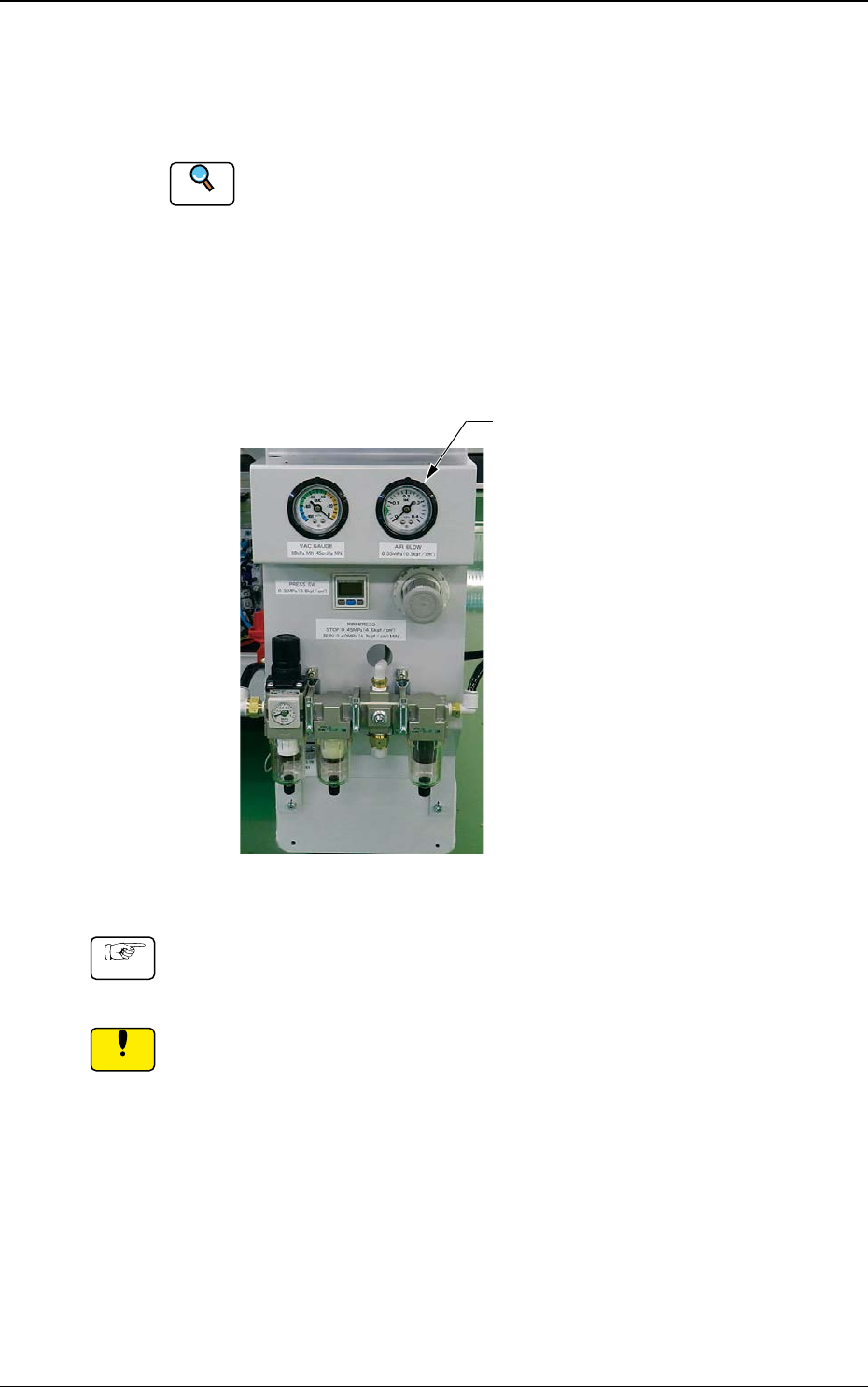

Hauptluftdruck

F4A9

Vorgehensweise

Prüfen Sie, ob der Luftdruck, während die Maschine arbeitet, 0,45 MPa

(4,6 kgf/cm

) und "Min. 0,4 MPa (4,1 kgf/cm

)" beträgt.

Ist dies nicht der Fall, justieren Sie ihn entsprechend der Vorgaben.
