4.2 Vakuumsystem

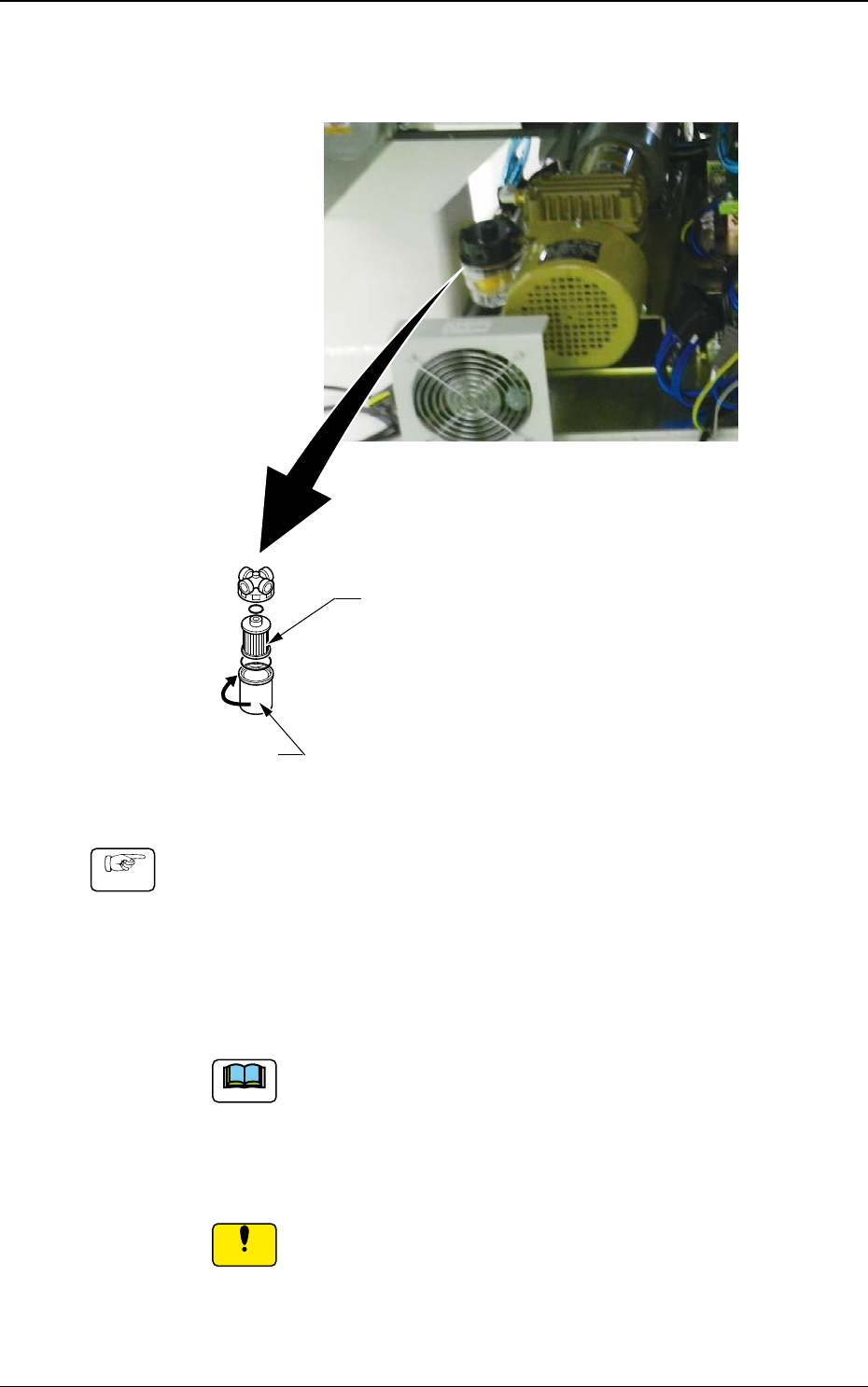

4.2.2 Filterreinigung
Zyklus: Alle 3 Monate (Erforderliche Zeit: 10 Minuten)
Filtergehäuse
C
Filter
F4A15
Vorgehensweise
(1) Entfernen Sie die 4 Gehäusebefestigungsschrauben vorn unten an der
Maschine und nehmen Sie den Deckel ab.
(2) Drehen Sie das Filtergehäuse in Pfeilrichtung C und nehmen Sie den Filter
heraus.
(3) Reinigen Sie den Filter mit Druckluft.
Hinweis
Wenn der Vakuumdruck im Betrieb abfällt, tauschen Sie den Filter aus.
(4) Montieren Sie den Deckel, indem Sie ihn nach oben drücken und mit den
Schrauben befestigen.
Hinweis
Wenn zwischen der Haupteinheit und der Abdeckung ein Spalt
gelassen wird, springt das Band im Betrieb aus dem Spalt
heraus, wodurch die Maschine ausfällt oder auf einen Fehler
läuft.
DEUKYX
1-25193-4110
4.3 Bauteil-Erkennungskameraeinheit
4.3 Bauteil-Erkennungskameraeinheit
4.3.1 Bauteil-Erkennungskamera reinigen
HINWEIS
Legen Sie Ihre Hand nicht auf den Block der
Referenzmarken.
Durch den Druck kann sich der Block verformen.
Hinweis
Verwenden Sie zur Reinigung ein Gerät, das den Schmutz absaugt,
wie beispielsweise ein Staubsauger.
Verwenden Sie zum Reinigen nie eine Druckluftpistole.
Wird diese verwendet, verteilen sich Schmutz und Staub in der
Maschine, wodurch es zu Fehlern am Erkennungssystem und an
der Maschine kommen kann.

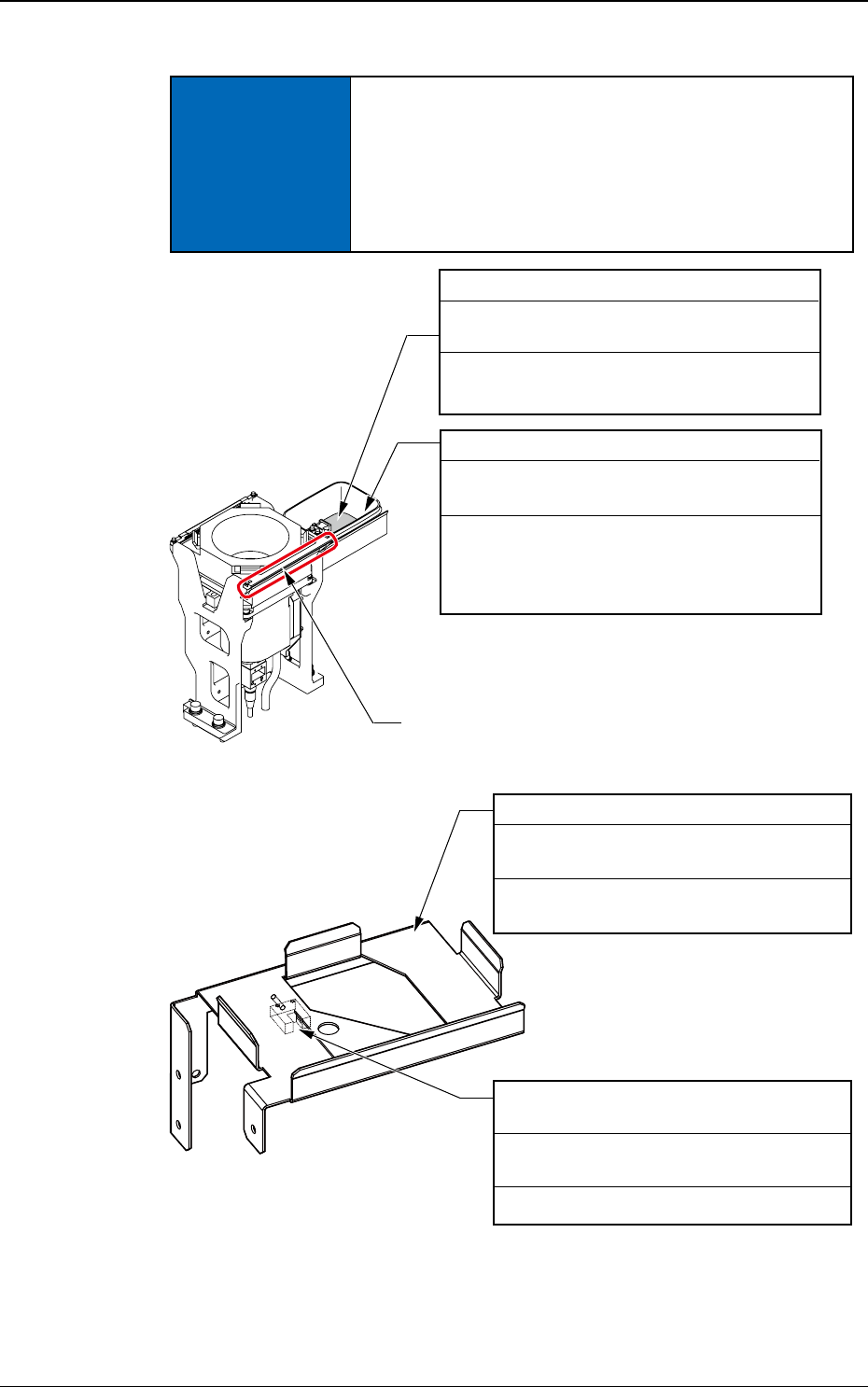

Passermarkenblock
Bauteil-Erkennungskamera (2 Positionen)
Tägliche Reinigung
Erforderliche Zeit: 4 Minuten
Entfernen Sie das herunter gefallene Bauteil mit
einer Vakuumpinzette und wischen Sie den Staub
mit einem Optikputztuch ab.
F4A16
DEUKYX
1-26193-4110
4.3 Bauteil-Erkennungskameraeinheit
4.3.2 Bauteilbehälter reinigen
HINWEIS
Entladen Sie evtl. an Ihrem Körper vorhandene
statische Elektrizität, bevor Sie die angesammelten
Bauteile entnehmen.
Anderenfalls können bestimmte Bauteile beschädigt
werden.
Passermarkenblock
Bauteilbehälter
Tägliche Reinigung
Erforderliche Zeit: 1 Minute
Entfernen Sie die Bauteilsammelbox
• Wenn Fremdkörper an der Abschirmplatte und
dem Magneten an der Unterseite des Kastens haften,
entfernen Sie diese.
Hanenite (Vibrationsfester Gummi)
Tägliche Reinigung
Erforderliche Zeit: 1 Minute
Nehmen Sie den Hanenit-Puffer aus dem Bauteilbe-
hälter und reinigen Sie ihn mit einem Staubsauger.
F4A18
Bauteilbehälter Basis V
Tägliche Reinigung
Erforderliche Zeit: 1 Minute
Sind Fremdkörper auf den Boden gefallen,
entfernen Sie sie.
Bauteilbehälter
Erkennungsensor (hinten)
Tägliche Reinigung
Erforderliche Zeit: 1 Minute
Reinigen Sie den Sensor mit einem Baumwolltuch.
F4A18-1
