DEUKYX 1-32 193-4110 4.6 Messereinheit (3) Ziehen Sie die Messereinheit nach vorn. Lösen Sie die 3 Steckeranschlüsse. Die Steckeranschlüsse dürfen beim Herausziehen nicht gewaltsam abgezogen werden. Achten Sie zusätzlich…
DEUKYX
1-31193-4110
4.6 Messereinheit
4.6 Messereinheit
4.6.1 Messereinheit reinigen
Zyklus: Alle 3 Monate (Erforderliche Zeit: 20 Minuten)
VORSICHT
Wenn Sie sicher sind, das keine Spannung mehr anliegt,
beginnen Sie mit den Wartungsarbeiten.
Berühren Sie bei
der Wartung das Cutter-Messer nicht.
Vorgehensweise

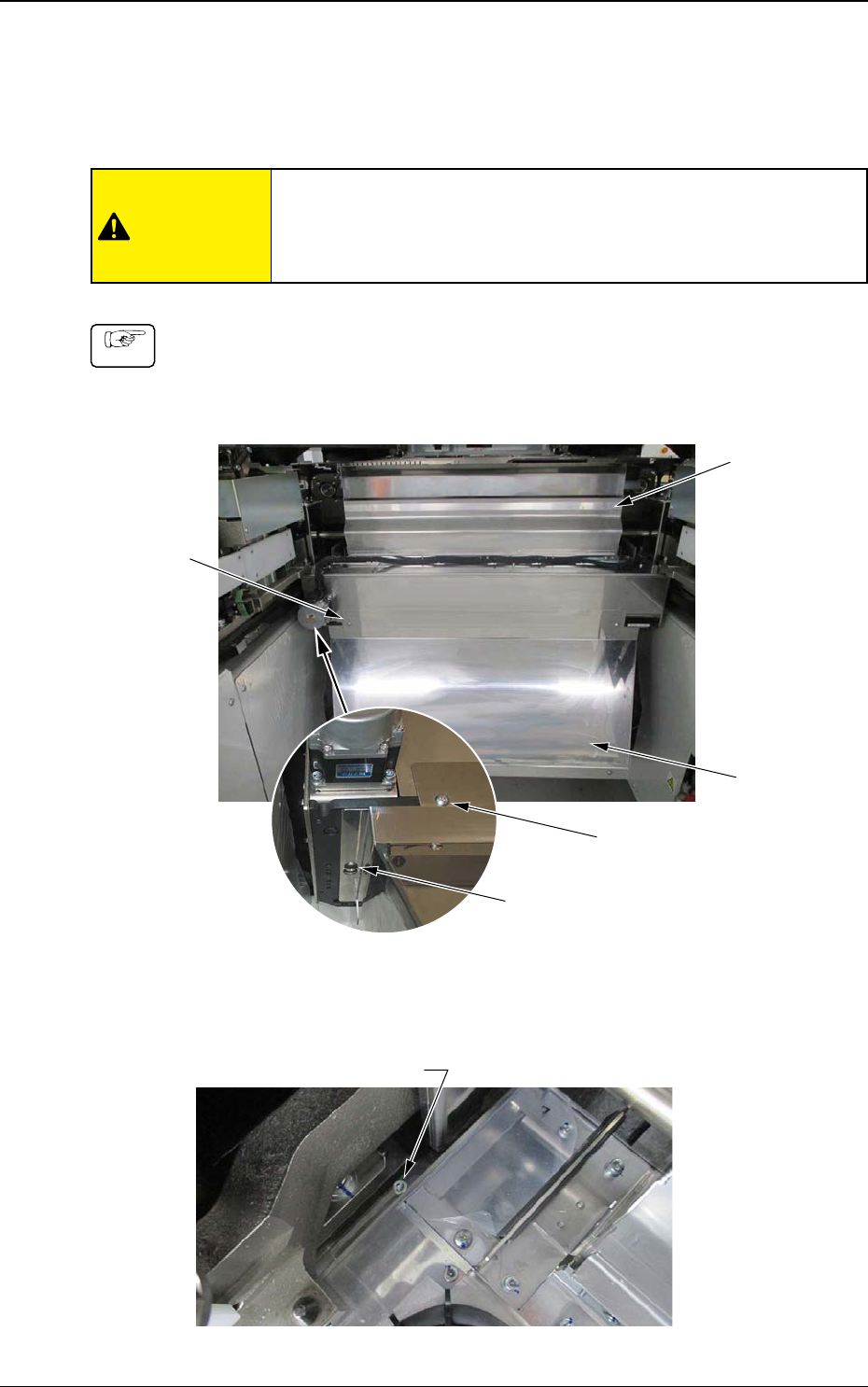

(1) Entfernen Sie die Flachrundkopfschrauben (jeweils 1 links und rechts),
die zur Befestigung der unteren Platte dienen. Entfernen Sie die
Flachrundkopfschrauben am Boden (jeweils 1 links und rechts). Nehmen Sie
die untere Platte ab.
Messereinheit
Obere Flanke
Untere Flanke
Flachrundkopfschreube (vorn)
Flachrundkopfschreube (unten)
F4A27AA
(2) Entfernen Sie die Innensechskantschrauben, die die Messereinheit halten
(jeweils 1 rechts und links).
Innensechskantschraube
F4A27B
DEUKYX
1-32193-4110
4.6 Messereinheit
(3) Ziehen Sie die Messereinheit nach vorn. Lösen Sie die 3 Steckeranschlüsse.
Die Steckeranschlüsse dürfen beim Herausziehen nicht gewaltsam
abgezogen werden. Achten Sie zusätzlich darauf, dass die Anschlusskabel
nicht eingeklemmt werden, wenn Sie die Einheit später wieder in Position
schieben.
Steckanschlüsse (3 Stück)
Verbindungskabel
Vorderseite
Gehäuse Messereinheit
F4A27C
(4) Entfernen Sie die Innensechskantschrauben, die die obere Platte halten
(jeweils 2 rechts und links). Nehmen Sie die obere Platte ab.
Innensechskantschrauben
Obere Flanke
F4A27D
DEUKYX
1-33193-4110
4.6 Messereinheit
(5) Entfernen Sie den Schmutz und Staub mit einem Staubsauger aus der
Messereinheit.
Hinweis
Verwenden Sie eine Staubsaugerdüse für beengte Stellen
.
Form der empfohlenen
Staubsaugerdüse
F4A28
Messerklinge (Unterseite)
Messerklinge
(Oberseite)
F4A27E
