DEUKYX 1-36 193-4110 4.6 Messereinheit (5) Entfernen Sie die Innensechskantschrauben, die die obere Platte halten (jeweils 2 rechts und links). Nehmen Sie die obere Platte ab. Innensechskantschrauben Obere Flanke F4A27D …
DEUKYX
1-35193-4110
4.6 Messereinheit
(3) Ziehen Sie die Messereinheit nach vorn. Lösen Sie die 3 Steckeranschlüsse.
Die Steckeranschlüsse dürfen beim Herausziehen nicht gewaltsam
abgezogen werden. Achten Sie zusätzlich darauf, dass die Anschlusskabel
nicht eingeklemmt werden, wenn Sie die Einheit später wieder in Position
schieben.
Steckanschlüsse (3 Stück)
Verbindungskabel
Vorderseite
Gehäuse Messereinheit
F4A27C
(4) Ziehen Sie die Messereinheit weiter nach vorn. Ziehen Sie sie über die
Anschlagbolzen und nehmen Sie sie aus der Maschine. Greifen Sie die
Handgriffe fest, damit die Messereinheit nicht herunterfällt, da sie schwer ist.
Hebel
Hebel
Anschlagbolzen
Anschlagbolzen
Vorderseite
F4A27F
DEUKYX
1-36193-4110
4.6 Messereinheit
(5) Entfernen Sie die Innensechskantschrauben, die die obere Platte halten
(jeweils 2 rechts und links). Nehmen Sie die obere Platte ab.
Innensechskantschrauben
Obere Flanke
F4A27D
(6) Entfernen Sie die 6 Flachrundkopfschrauben, die die hintere Verkleidung
halten. Nehmen Sie die hintere Verkleidung ab.
Abdeckung hinten
Flachrundkopfschrauben
Flachrundkopfschrauben
F4A27G
DEUKYX
1-37193-4110
4.6 Messereinheit

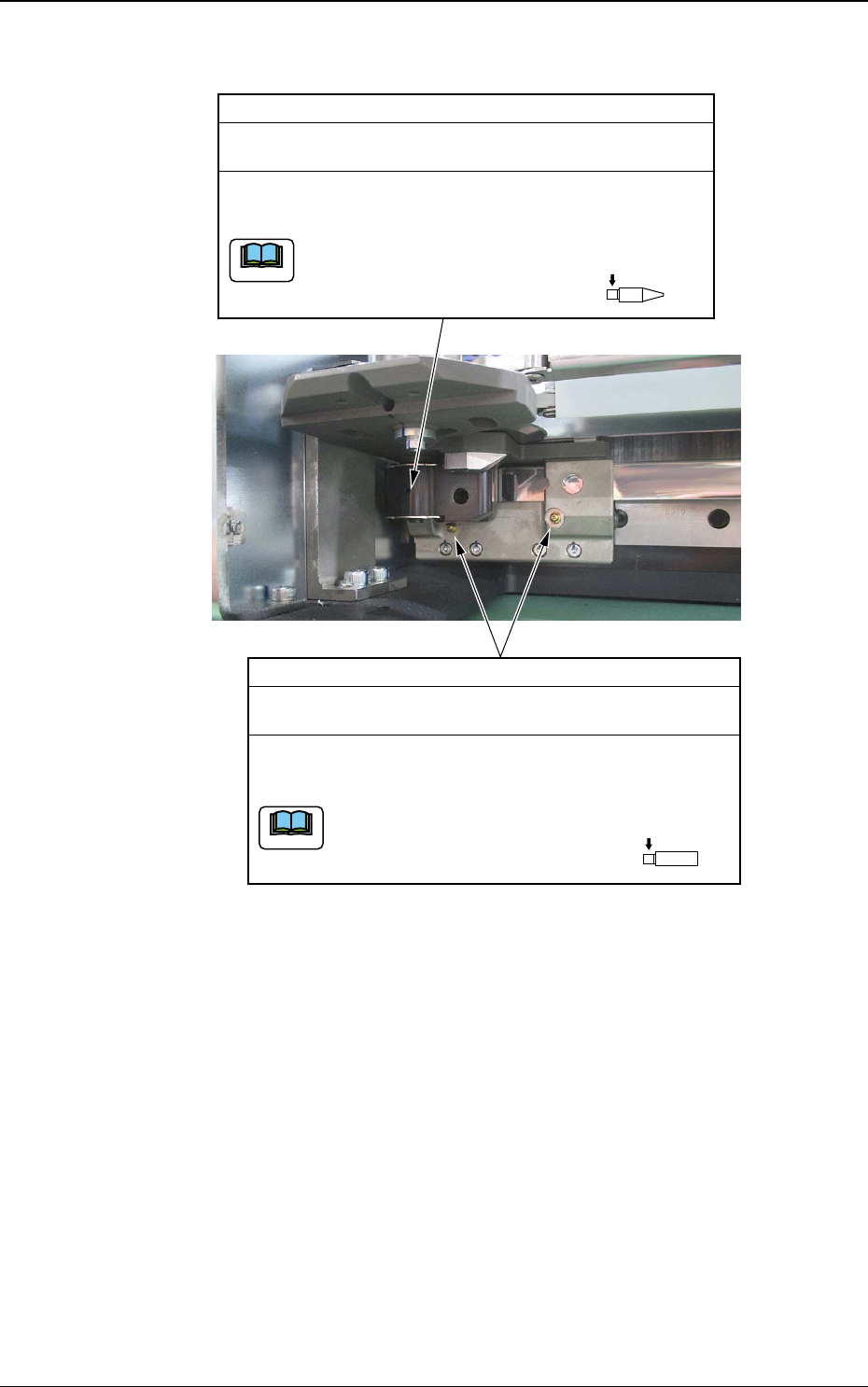

(7) Drücken Sie etwa 5cc neues Fett mit der Handfettpresse in die Schmiernippel
(3 Positionen).
(1) Führen Sie zum Fetten die Düse in die Bohrung auf der Seite.
(2) Wischen Sie überschüssiges Fett ab.
(DAPHNE EPONEX GREASE No. 1)
Alle 3 Monate fetten
Nadellager
Verwenden Sie Düse P.
Typ P
M5 × 0.5
Wischen Sie altes Fett mit einem Putzlappen ab. Füllen Sie
neues Fett in den oberen und unteren Schmiernippel der
Linearführung ein.
Schmiernippel Linearführung
(DAPHNE EPONEX GREASE No. 1)
Alle 3 Monate fetten
Verwenden Sie Düse N.
Typ N
M5 × 0.5
Hinweis
Hinweis
F4A27GH
