4.6 Messereinheit
4.6.3 Austauschteile der Messereinheit
WARNUNG
Achten Sie bei den Wartungsarbeiten besonders auf das
Cutter-Messer.
•
Sie können sich an der Messerklinge die Hand oder den
Finger aufschneiden.
Tragen Sie Handschuhe und arbeiten Sie vorsichtig.
•
Sichern Sie die Messerklinge mit einem Schutz, wenn die
Schneidvorrichtung gewartet wird.
Fluorblatt austauschen
Zyklus: Jährlich (Erforderliche Zeit: 35 Minuten)
Vorgehensweise
(1) Demontieren Sie das Messer von der Haupteinheit.
Unter „4.6.1 Messereinheit reinigen“ nden Sie weitere Informationen.
(2) Entfernen Sie die Platte von der Messereinheit.
Unter „4.6.1 Messereinheit reinigen“ nden Sie weitere Informationen.

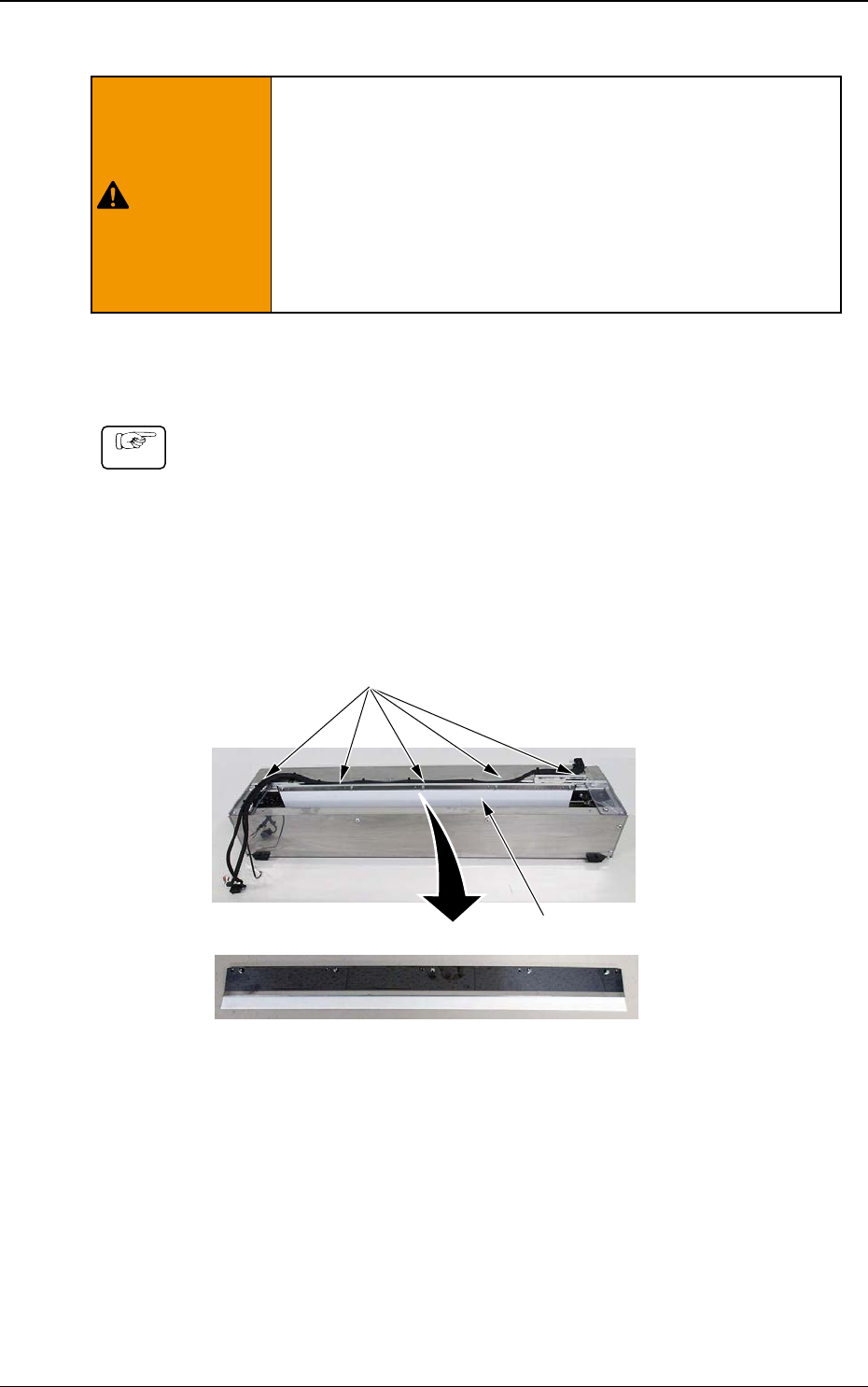

(3) Entfernen Sie die 5 Innensechskantschrauben, mit denen das Fluorblatt an
der Messereinheit befestigt ist.
Innensechskantschrauben
Fluorblatteinheit
Ausgebaute Fluorblatteinheit
F4B23A
DEUKYX
1-39193-4110
4.6 Messereinheit

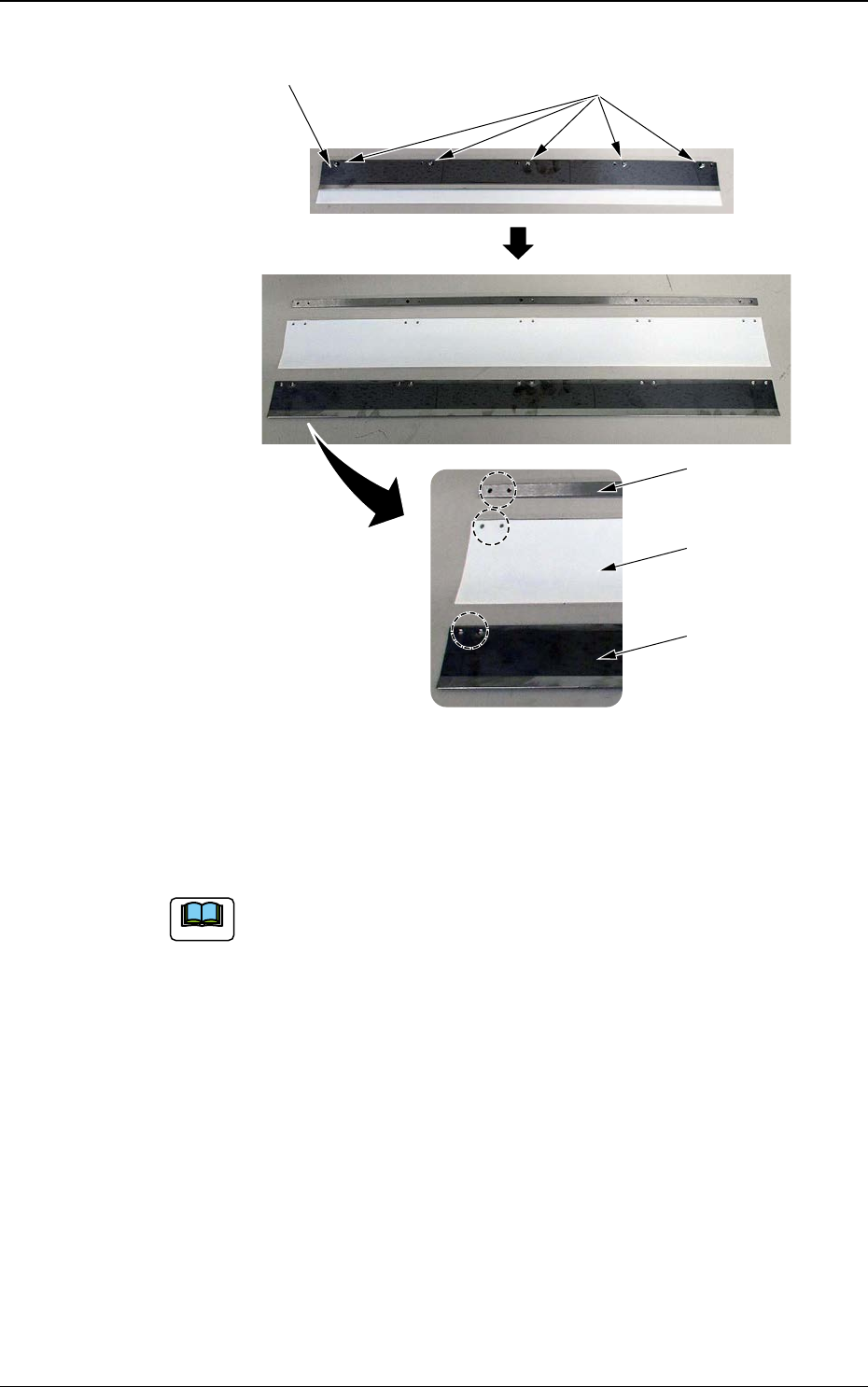

(4) Entfernen Sie die 5 Innensechskantschrauben von der Fluorblatt-Einheit.
Fluorblatt
Befestigungsplatte
Achten Sie auf die Bohrungspositionen
für einen exakten Zusammenbau.
Befestigungshalterung
Ausgebaute Fluorblatteinheit
Innensechskantschrauben
F4B23B
(5) Tauschen Sie das Fluorblatt aus.
Bauen Sie die Fluorblatt-Einheit wieder zusammen und schieben Sie die
Messereinheit in die Maschine.
Hinweis
Achten Sie beim Zusammenbau der Fluorblatt-Einheit darauf, dass die
Bohrungen zu den Löchern ausgerichtet sind.
DEUKYX
1-40193-4110
4.6 Messereinheit
Unterlegscheibe austauschen
Zyklus: Jährlich (Erforderliche Zeit: 50 Minuten)
Vorgehensweise
(1) Demontieren Sie die Messereinheit von der Haupteinheit.
Unter „4.6.2 Messereinheit fetten“ nden Sie weitere Informationen.
(2) Entfernen Sie die obere Platte von der Messereinheit.
Unter „4.6.2 Messereinheit fetten“ nden Sie weitere Informationen.
(3) Nehmen Sie die hintere Verkleidung ab.
Unter „4.6.2 Messereinheit fetten“ nden Sie weitere Informationen.
(4) Entfernen Sie die 5 Innensechskantschrauben, mit denen das Fluorblatt an der
Messereinheit befestigt ist.
Entfernen Sie die Fluorblatt-Einheit.
Unter „Fluorblatt austauschen“ in „4.6.3 Austauschteile der Messereinheit“
nden Sie weitere Informationen.

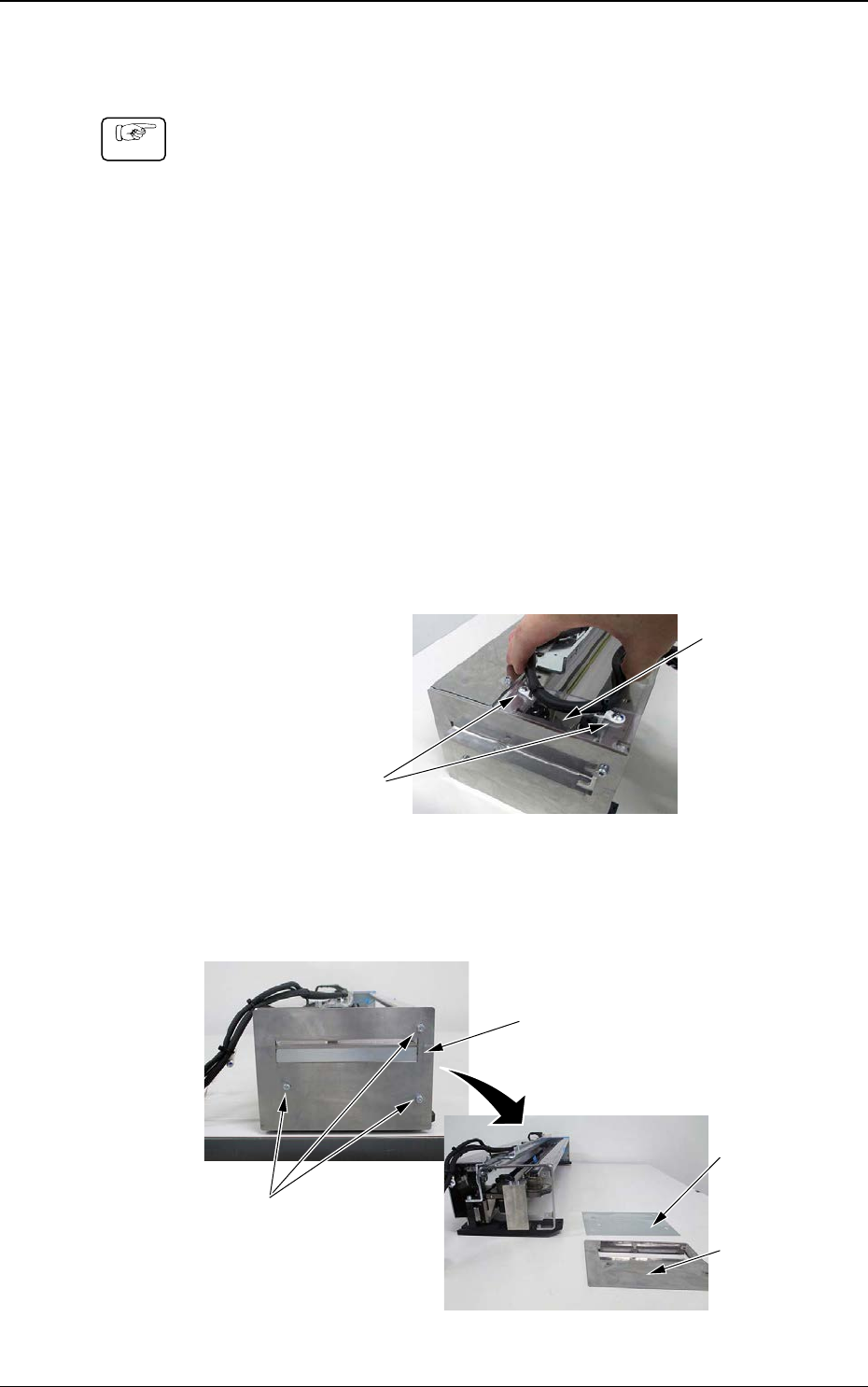

(5) Entfernen Sie die 2 Flachrundkopfschrauben, die die Polykarbonatplatte und
das Kabel halten.
Entfernen Sie die Platte.
Polykarbonatplatte
Flachrundkopfschrauben
F4A81A
(6) Entfernen Sie die Innensechskantschrauben (jeweils 3 rechts und links), die
die Seitenhalterung und die Platten halten.
Entfernen Sie die Seitenhalterung und die Platten.
Seitenhalterung und Platte
Innensechskantschrauben
Seitenplatte
Seitenhalterung
F4A81B
