DEUKYX
1-42193-4110
4.6 Messereinheit

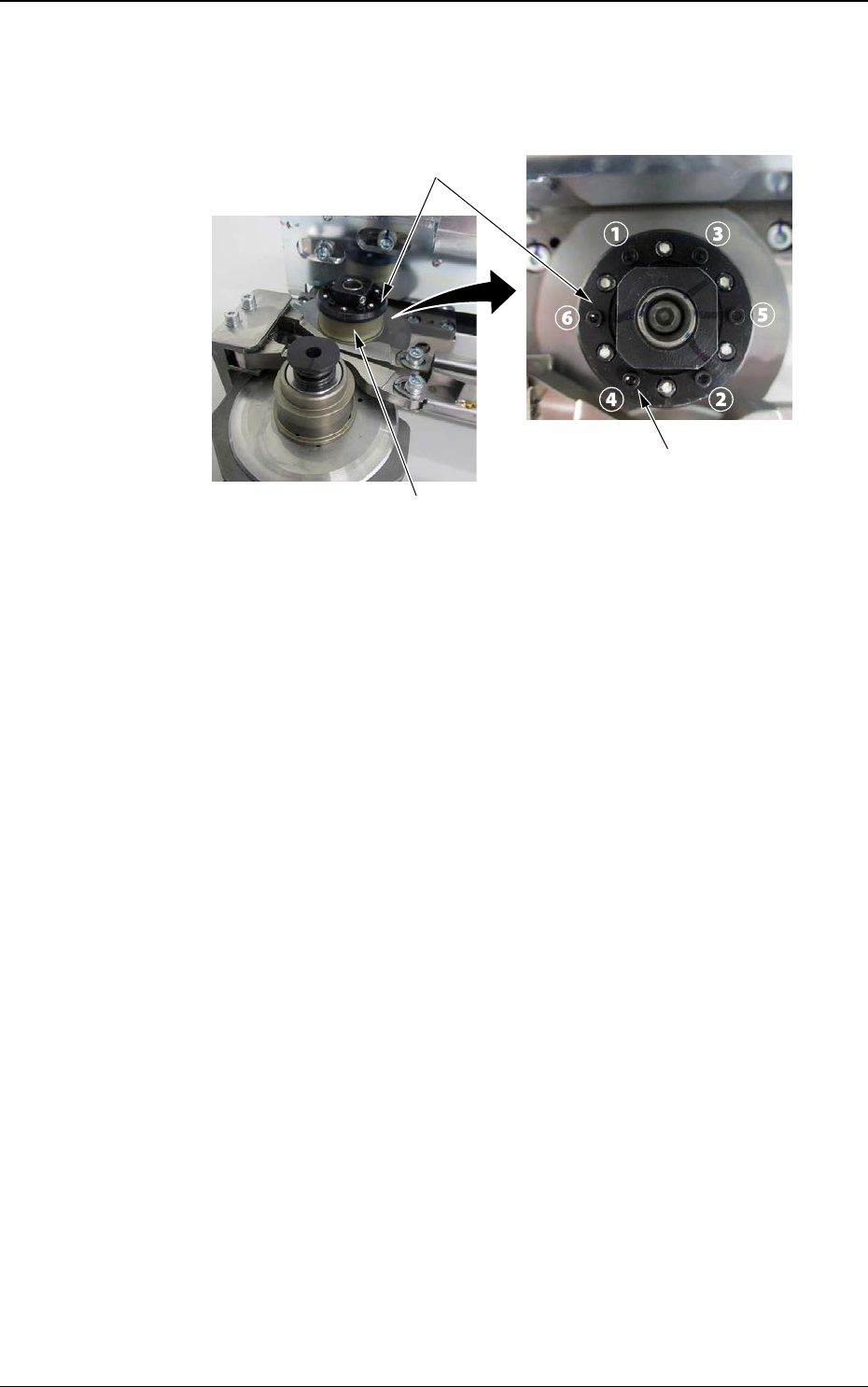

(9) Lösen Sie die 6 Innensechskantschrauben des Dichtungsdeckels
mit einem Schlüssel in der Reihenfolge 1 bis 6. Entnehmen Sie die
Innensechskantschrauben.
Tauschen Sie die Unterlegscheibe aus.
Innensechskantschraube
Dichtung
Unterlegscheibe
F4A81E
(10) Befestigen Sie den Dichtungsdeckel in Originalposition. Montieren Sie die 6
Innensechskantschrauben des Dichtungsdeckels in der Reihenfolge 1 bis 6.
Ziehen Sie die Schrauben mit einem Drehmoment von 18,6 bis 22,6 Ncm (1,9
bis 2,3 kgfcm) mit dem mitgelieferten Drehmomentschlüssel fest.
DEUKYX
1-43193-4110
4.6 Messereinheit
Klemmhebel austauschen
Zyklus: Jährlich (Erforderliche Zeit: 60 Minuten)
Vorgehensweise
(1) Demontieren Sie die Messereinheit von der Haupteinheit.
Unter „4.6.2 Messereinheit fetten“ nden Sie weitere Informationen.
(2) Entfernen Sie die obere Platte von der Messereinheit.
Unter „4.6.2 Messereinheit fetten“ nden Sie weitere Informationen.
(3) Nehmen Sie die hintere Verkleidung ab.
Unter „4.6.2 Messereinheit fetten“ nden Sie weitere Informationen.
(4)Entfernen Sie die 5 Innensechskantschrauben, mit denen das Fluorblatt an der
Messereinheit befestigt ist.
Entfernen Sie die Fluorblatt-Einheit.
Refer toUnter „Fluorblatt austauschen“ in „4.6.3 Austauschteile der
Messereinheit“ nden Sie weitere Informationen.
(5)Entfernen Sie die 2 Flachrundkopfschrauben, die die Polykarbonatplatte und
das Kabel halten.
Entfernen Sie die Platte.
Refer toUnter „Unterlegscheibe austauschen“ in „4.6.3 Austauschteile der
Messereinheit“ nden Sie weitere Informationen.
(6)Entfernen Sie die Innensechskantschrauben (jeweils 3 rechts und links), die die
Seitenhalterung und die Platten halten.
Entfernen Sie die Seitenhalterung und die Platten.
Refer toUnter „Unterlegscheibe austauschen“ in „4.6.3 Austauschteile der
Messereinheit“ nden Sie weitere Informationen.
(7)Entfernen Sie die Innensechskantschrauben (jeweils 2 rechts und links), die die
Rahmenhalterung halten..
Entfernen Sie die Rahmenhalterung und die Platten.
Refer toUnter „Unterlegscheibe austauschen“ in „4.6.3 Austauschteile der
Messereinheit“ nden Sie weitere Informationen.

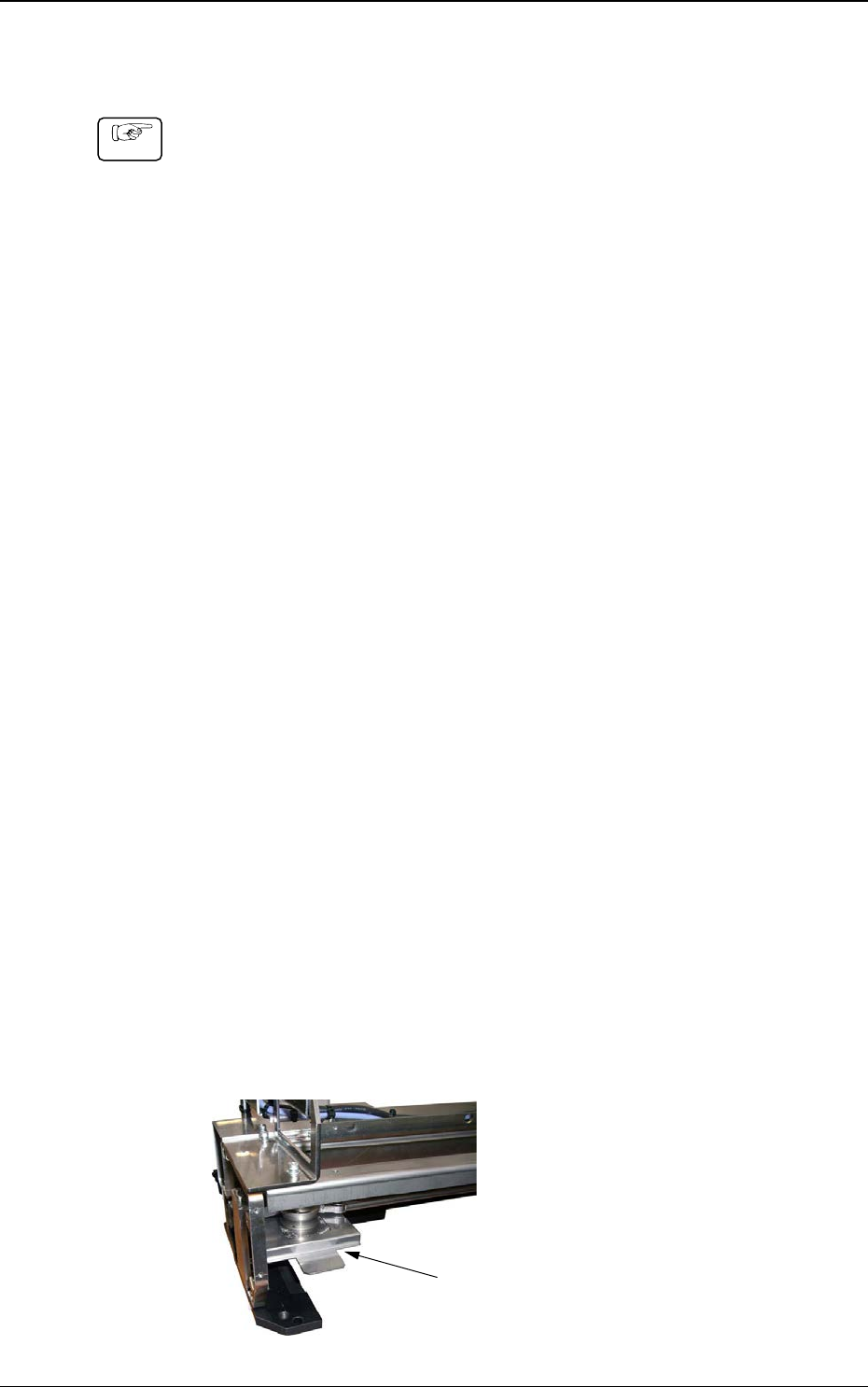

(8)Befestigen Sie die Messerverkleidung.
Messerklingenverkleidung
F4B024A
DEUKYX
1-44193-4110
4.6 Messereinheit

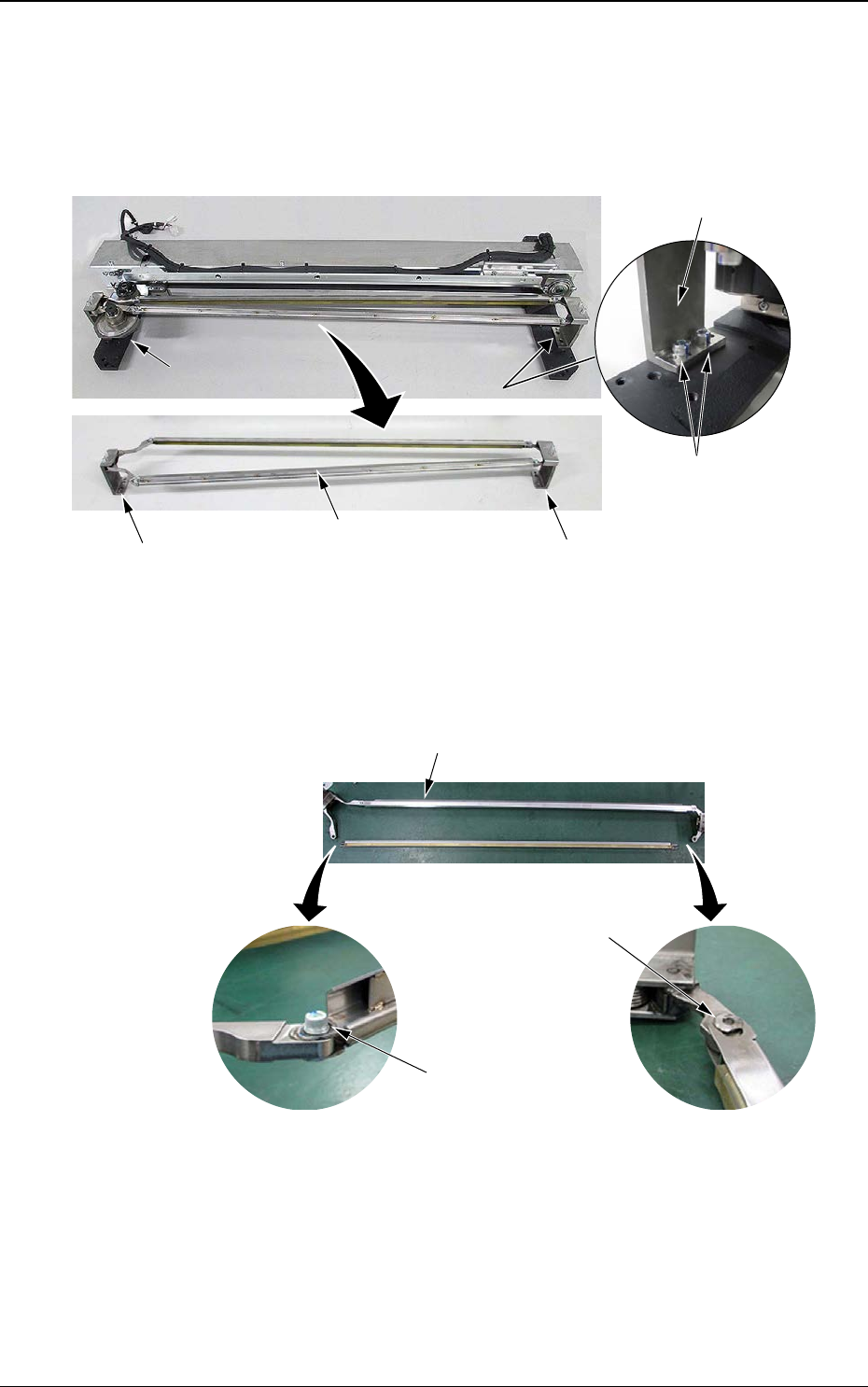

(9) Entfernen Sie die Befestigungsschrauben (jeweils 2 rechts und links) am
Basisblock auf der rechten und linken Seite des Klemmhebels.
Entfernen Sie die Klemmhebeleinheit zusammen mit den Basisblöcken.
Wenn Sie die Basisblöcke wieder installieren, richten Sie sie mit dem
Positionierstift aus, bevor Sie die Befestigungsschrauben einsetzen.
Basisblock-Befestigungsbolzen
Ausgebautes Fluorblatt
Basisblock
Basisblock
Basisblock
Klemmhebeleinheit
F4B025
(10) Entfernen Sie die Verbindungsschrauben (jeweils 2 rechts und links) am
Basisblock des Klemmhebels.
Setzen Sie einen neuen Klemmhebel ein.
Klemmhebel (ASSY_CLAMPER_Y)
Verbindungsschraube
Verbindungsschraube
F4B026
