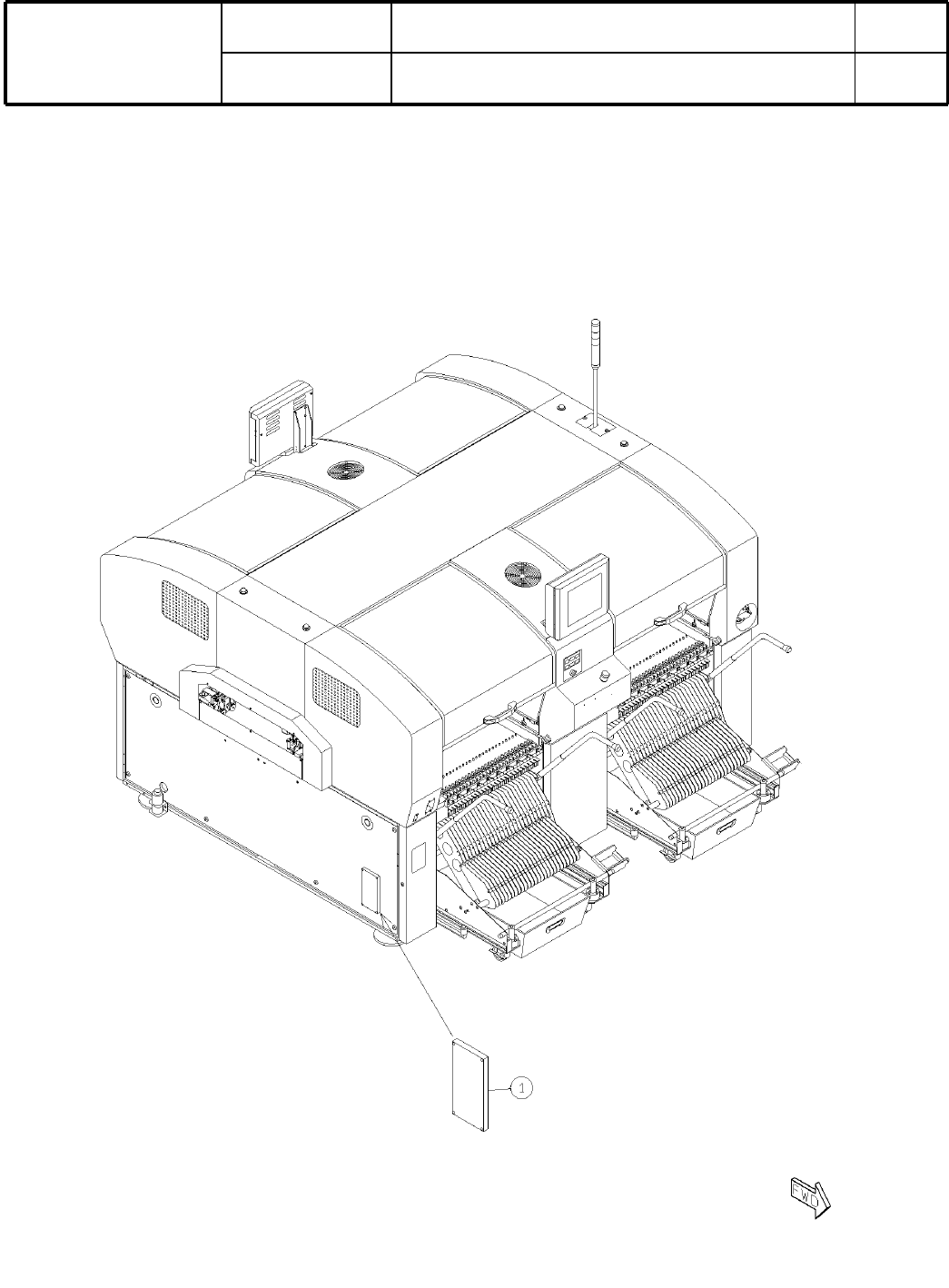

15 通信機能対応配線(RS2 32C/RS422 /NAVI)_RoHS Communica tion wire(RS23 2C/RS422)_ RoHS パーツレイアウト Ki t N o . キット 品番 Ki t Name キット名称 N610025727AA ｾｸｼｮﾝNo. PARTS LA YOUT Section No. - - E29 ( KN610 025727 AA-01 )

100%1 / 62
Ref
No.
Remarks
R
1
Q'ty
14
搬送開口部センサ配
線
(左)
_
R
Transportation opening sensor wiring(left)_R
ｲﾗｽﾄ
No.
Part No.
品名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
N610018555AA
Part Name
備考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
RELAY
1
1 K6B4EHA00001
S
G7SA-2A2B
RELAY-SOCKET
1
2 N210P7SA-327 P7SA-10F-ND
E28
--
( KN610018555AA-01 )
15
通信機能対応配線(RS232C/RS422/NAVI)_RoHS
Communication wire(RS232C/RS422)_RoHS
パーツレイアウト
Ki
t
N
o
.
キット
品番
Kit Name
キット名称
N610025727AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
--
E29
( KN610025727AA-01 )
Ref
No.
Remarks
R
1
Q'ty
15
通信機能対応配線(RS232C/RS422/NAVI)_RoHS
Communication wire(RS232C/RS422)_RoHS
ｲﾗｽﾄ
No.
Part No.
品名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
N610025727AA
Part Name
備考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
PCB
1
1 N610110532AA
S
NF28CA_PbF: Line CNT Board
E30
--
( KN610025727AA-01 )
