ASM OIS/SIS Datenbanken 15.1 (R18-1) / Schnittstellenbeschreibung Ausgabe 05/2018
57
7.4.2 Stationssoftware 7xx
Diese Stationssoftware-Varianten behandeln den synchronen Doppeltransport anders als die
Software-Versionen 605.xx. Jede Leiterplatte bekommt ihre individuelle "Board-ID" (lBoardNumber)
und die Events PCB_BEGIN und PCB_END werden für jede Leiterplatte gesendet. Dies führt zu
einem separaten Leiterplatten-Eintrag für jede Leiterplatte in der Tabelle BOARD der OIS-
Datenbank und separaten PCB_BEGIN- und PCB_END-Einträgen für jede Leiterplatte in der
Tabelle EVENT der OIS-Datenbank.
ASM OIS/SIS Datenbanken 15.1 (R18-1) / Schnittstellenbeschreibung Ausgabe 05/2018
58
7.5 MTC-/WPC-Spur
In früheren Stationssoftware-Versionen stand der MTC/WPC in der OIS-Datenbank auf der Spur 0
(sTrack). In der SIS-Datenbank wurden diese Bauelemente auf der Spur 1 (sTrack) gemeldet.
Dadurch waren die SIS- Liniensicht und die OIS-Stationssicht unterschiedlich.
Ab den Stationssoftware-Versionen 605 und 701 wird der MTC/WPC in beiden Datenbanken auf
Spur 1 gemeldet.
HINWEIS
Die View V_USEDCOMPONENTS6 (siehe Abschnitt 5.7.1) zeigt Spur 0 (sTrack) als
Spur 1 an.
7.6 "Quad Lane"-Unterstützung
Die Stationssoftware ab Version 702 unterstützt den Transportmodus "Quad Lane", bei dem vier
Leiterplatten parallel gefertigt werden. Dazu besitzt jede Transportspur zwei Untertransportspuren.
In jeder dieser Untertransportspuren können Leiterplatten in die Bestückbereiche transportiert
werden, wobei die Untertransportspuren einer Transportspur immer im synchronen Modus
arbeiten, also die Leiterplatten beider Untertransportspuren gleichzeitig bestückt werden.

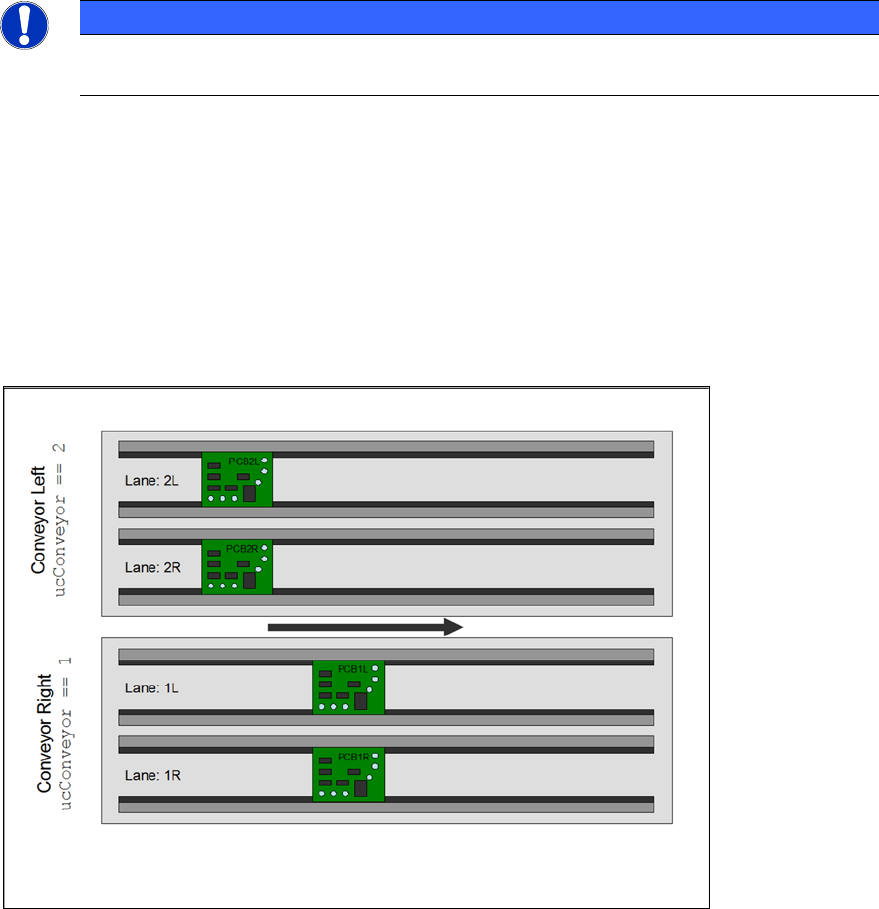

Abbildung 7-2: Quad Lane
Die Information, auf welcher Untertransportspur eine Leiterplatte transportiert wurde, wird in der
Spalte lSubConveyor in der BOARD-Tabelle der OIS-Datenbank abgelegt.
Wenn eine Station nicht im Transportmodus "Quad Lane" arbeitet, so beträgt der Wert dieser
Spalte immer "0". Wenn die Station im Transportmodus "Quad Lane" arbeitet, bedeutet der Wert
"1", dass die Leiterplatte in der rechten Untertransportspur gefertigt wurde und der Wert "2", dass
die Leiterplatte in der linken Untertransportspur gefertigt wurde.
ASM OIS/SIS Datenbanken 15.1 (R18-1) / Schnittstellenbeschreibung Ausgabe 05/2018
59
Angewandt auf das obige Beispiel ergibt sich daraus folgende Tabelle:
strBoard ucConveyor lSubConveyor lBoardNumber
PCB2L 2 2 20
PCB2R 2 1 21
PCB1L 1 2 22
PCB1R 1 1 23
HINWEIS
Bitte beachten Sie, dass jede Leiterplatte eine eigene "Board-ID" (lBoardNumber)
bekommt. Die Werte in der Spalte lBoardNumber sind nur Beispiele. Auch kann daraus
nicht die Reihenfolge der Nummerierung abgeleitet werden, sondern das Beispiel soll
lediglich zeigen, dass jede Leiterplatte eine individuelle " lBoardNumber" bekommt.
Das Verhalten ist gleich im synchronen und asynchronen Modus.
Der OIS Server generiert die folgenden Einträge für jede Leiterplatte:
Tabelle EVENT
● Neues Event: PCB_BEGIN, wenn die Produktion gestartet wurde.
● Neues Event: PCB_END, wenn die Produktion beendet wurde.
Tabelle BOARD
● Für jede gefertigte Leiterplatte wird eine Zeile in die Tabelle BOARD eingetragen.
Tabelle USEDCOMPONENTS
● Für jedes bestückte Bauelement wird eine Zeile in die Tabelle USEDCOMPONENT
eingetragen.
Im Transportmodus "Quad Lane" werden diese Datenbankeinträge für jede einzelne Leiterplatte
durchgeführt.
