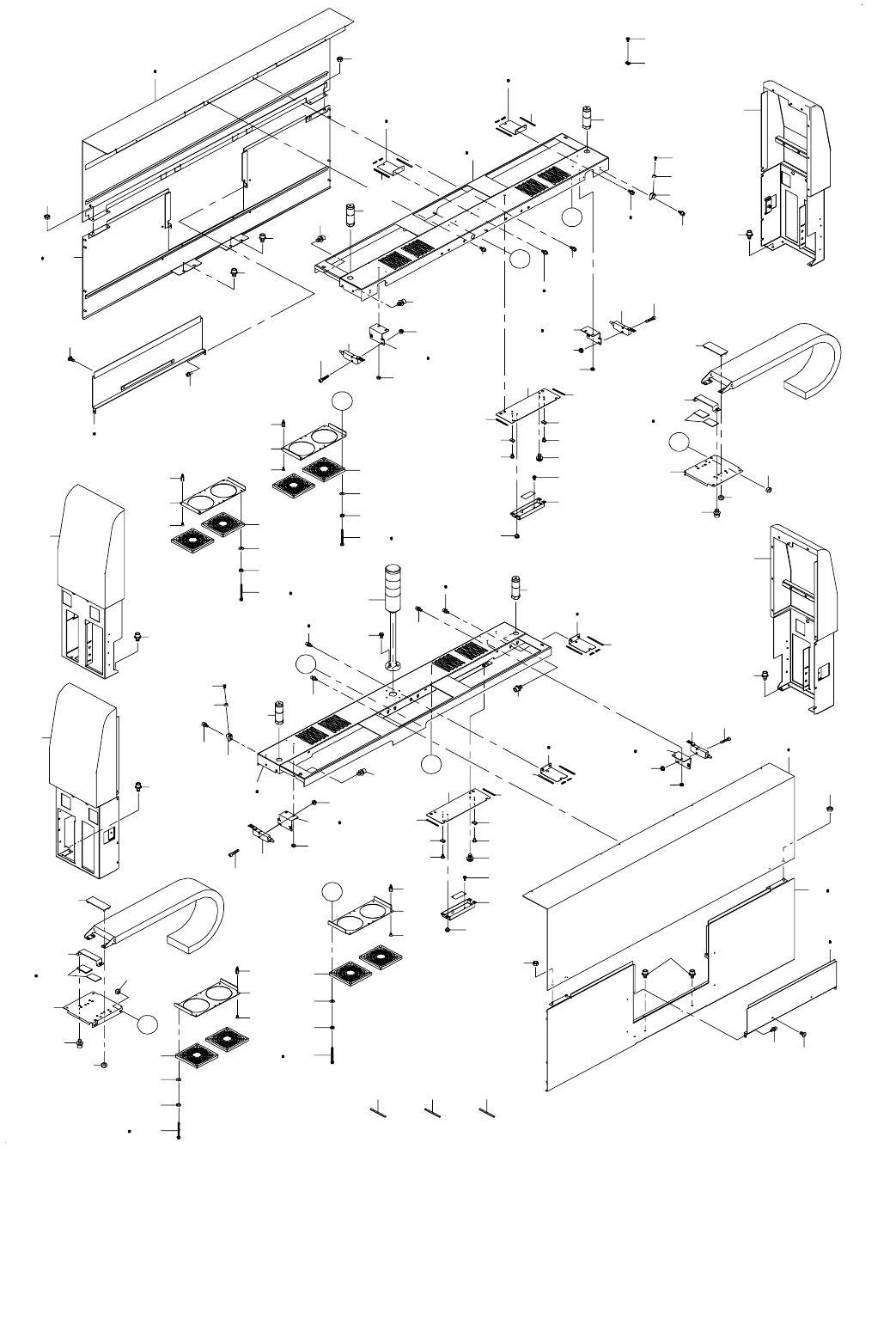

10.COVER COMPONENTS (1)
カバー関係（１）
３ ５９
４
４
４
２４
２３
４
４
４
５
５
６５
６４
９
３４
９
３４
１０
１０
１２
１１
２８
２７
２６
２７
２６
２
８
２６
２７
２８
１３
１３
１１
１２
２６
２８
２７
１４
１５
１６
１８
１９
２０
１６
１８
１９
２０
１７
６０
５８
５７
５６
５３
５５
６３
４８
５１
５２
４９
５０
４１
Ａ
Ａ
２３
２４
２５
２９
１８
１８
１８
１８
６０
２３
２５
２９
２４
６０
２
１９
１９
Ｂ
Ｃ
Ｂ
Ｃ
Ｄ
Ｄ
３８
３６
３９
３９
４７
４６
３９
３８
３９
４０
３７
４８
２
４９
５４
１
６２６１
２１
２５
２９
６５
６５
６４
３２
３３
３３
３２
８
２２
１７
６
７
４２
４３
４４
４５
３５
６４
３０
３１
- 20 -
NOTE( 注記 ) #01....FOR FRONT SIDE 手前側用
#02....TYPE XL ＸＬ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
HX-0067100-00 GROMMET
グロメット
1.24
2 401-23677 COVER_FUC
カバーＦＵＣ
2
3 401-23000 COVER_TUC
カバーＴＵＣ
1
4 SL-6061292-TN SCREW
座金付き六角穴ボルト
12
5 401-22975 PANCHING_PLATE
パンチングプレート
2
6
#02
400-99973 PUNCHING_PLATE_JOINT_XL
パンチングプレートジョイントＸＬ
1
7
#02
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
1
8
#02
HX-0029400-00 FIXED BASE
固定ベース
6
9 400-47169 CABLE_CLAMP_B
ケーブルクランプＢ
2
10 SL-6041092-TN SCREW
座金付き六角穴ボルト
6
11 400-46586 REPEATER BRACKET
リピータブラケット
2
12 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
8
13 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
4
14 400-47164 CB_ANGLE_CL
ＣＢアングルＣＬ
1
15 400-47165 CB_ANGLE_CR
ＣＢアングルＣＲ
1
16 400-47166 CABLE_CLAMP_YU
ケーブルクランプＹＵ
2
17 400-47167 CB_BRACKET_Y
ＣＢブラケットＹ
2
18 NM-6060001-SC NUT M6
六角ナット Ｍ６ １種
12
19 SL-6061292-TN SCREW
座金付き六角穴ボルト
8
20 400-00749 CABLE CLAMP RUBBER Y
ケーブルクランプゴムＹ
4
21 HX-0032600-0P GROMMET
ドームプラグ
1
22
#02
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
6
23 400-49671 COVER CUSHION
カバークッション
4
24 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
4
25 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
8
26 E1348-700-000 SAFETY COVER STOPPER
安全カバーストッパ
4
27 WP-0430801-SC WASHER 4.3X9X0.8
平座金４．３Ｘ９Ｘ０．８
4
28 SM-6042002-TN BOLT
六角穴ボルト
4
29
#02
SM-3041252-TN SCREW M4 L=12
丸ねじ Ｍ４ Ｌ＝１２
8
30
#02
WP-0450816-SC WASHER
平座金
2
31
#02
SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
2
32 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ６ Ｌ＝１０
6
33 WP-0651646-SC WASHER
平座金
6
34
#02
400-92081 CABLE_CLAMP_B_XL
ケーブルクランプＢ＿ＸＬ
2
35 401-23736 KEY BORD_ASSY
キーボード組
1
36 401-23712 KB_BRACKET
ＫＢブラケット
(1)
37 400-47173 KB_STAND
ＫＢスタンド
(1)
38 E1349-721-000 KEYBOARD HINGE
キーボードヒンジ
(3)
39 SM-0030401-SC SCREW M3 L=4
トラスねじ Ｍ３ Ｌ＝４
(12)
40 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(2)
41 401-32159 PS2 KEYBOARD SP ASM
ＰＳ２キーボードＳＰ組
(1)
42 401-23714 KB_STAY
ＫＢステイ
(1)
43 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
44 400-84416 KB_STAY_B
ＫＢステイＢ
(1)
45 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(2)
46 401-23713 KB CLAMP
ＫＢクランプ
(1)
47 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
48 400-47180 CABLE_GUIDE_C
ケーブルガイドＣ
2
49 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
4
50 401-58158 15INCH LCD MONITOR
１５インチ ＬＣＤモニタ
1
51 400-47170 LCD_BRACKET_F
ＬＣＤブラケットＦ
1
52 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
53 400-47171 LCD_BRACKET_R
ＬＣＤブラケットＲ
1
54 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
55 400-96860 SHOULDER SCREW D=6.35 H=2.9
段ねじ Ｄ＝６．３５ Ｈ＝２．９
2
56 WP-0641601-SC WASHER
平座金みがき丸 Ｍ６
1
57 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ６
1
58 161-87007 WING BOLT
蝶ボルト
1
59
#02
401-24767 COVER_TUC_XL_3RA
カバー＿ＴＵＣ＿ＸＬ＿３ＲＡ
1
60 400-92371 STOPPER_SUPPORT_C
ストッパサポートＣ
4
61 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
0.2
62 HX-0067100-00 GROMMET
グロメット
0.8
63
#01
HA-0053800-00 SWITCH
メインスイッチ
1
64 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
12
65 WP-0450816-SC WASHER
平座金
12
