7 CM402-M:高速モジュラーマウンタ CM40 2-M: Modula r High speed Place ment M achine ユニットレイアウト Model No. 製品品番 Model Name 製品名称 KXF-4Y3C UNIT LAYOUT U13 ( K4Y3CS-08-7 )
Kit Name
RankQ'ty
番
号
Part No.
キット名
品番
数量 ﾗﾝｸ
頁
PageNo.
6
CM402-M:高速モジュラーマウンタ
CM402-M:Modular High speed Placement Machine
ユニットリスト
Model No.
製品品番
Model Name
製品名称
KXF-4Y3C
UNIT LIST
1
31
N610008706AA Nozzle Case:High-Speed Type
ノズルケース:高速機用
S103
1
32
KXFX037YA00
Nozzle Case (Multi-functional Head)
ノズルケース(多機能ヘッド)
S105
1
33
KXFX037QA00 Head Stand(2Head)
ヘッドスタンド (2ヘッド)
S107
1
34
KXFX037PA00 Feeder Stand: FA Type
フィーダスタンド:FAタイプ
S109
1
35
KXFX0441A00
Reel Holder For Feeder Stand:FA Type
フィーダスタンド用リール受け皿:FAタイプ
S111
1
36
KXFX0380A00 LOAD MEASURING JIG
搭載荷重測定治具
S113
1
37
KXFX03XTA00 Splicing Jig Cart
スプライシング治具台車
S115
1
40
N610008707AA Nozzle Case:Large Nozzle Type
ノズルケース:大ノズル用
S121
U12
7
CM402-M:高速モジュラーマウンタ
CM402-M:Modular High speed Placement Machine
ユニットレイアウト
Model No.
製品品番
Model Name
製品名称
KXF-4Y3C
UNIT LAYOUT
U13
( K4Y3CS-08-7 )
Kit Name
RankQ'ty
番
号
Part No.
キット名
品番
数量 ﾗﾝｸ
頁
PageNo.
7
CM402-M:高速モジュラーマウンタ
CM402-M:Modular High speed Placement Machine
ユニットリスト
Model No.
製品品番
Model Name
製品名称
KXF-4Y3C
UNIT LIST

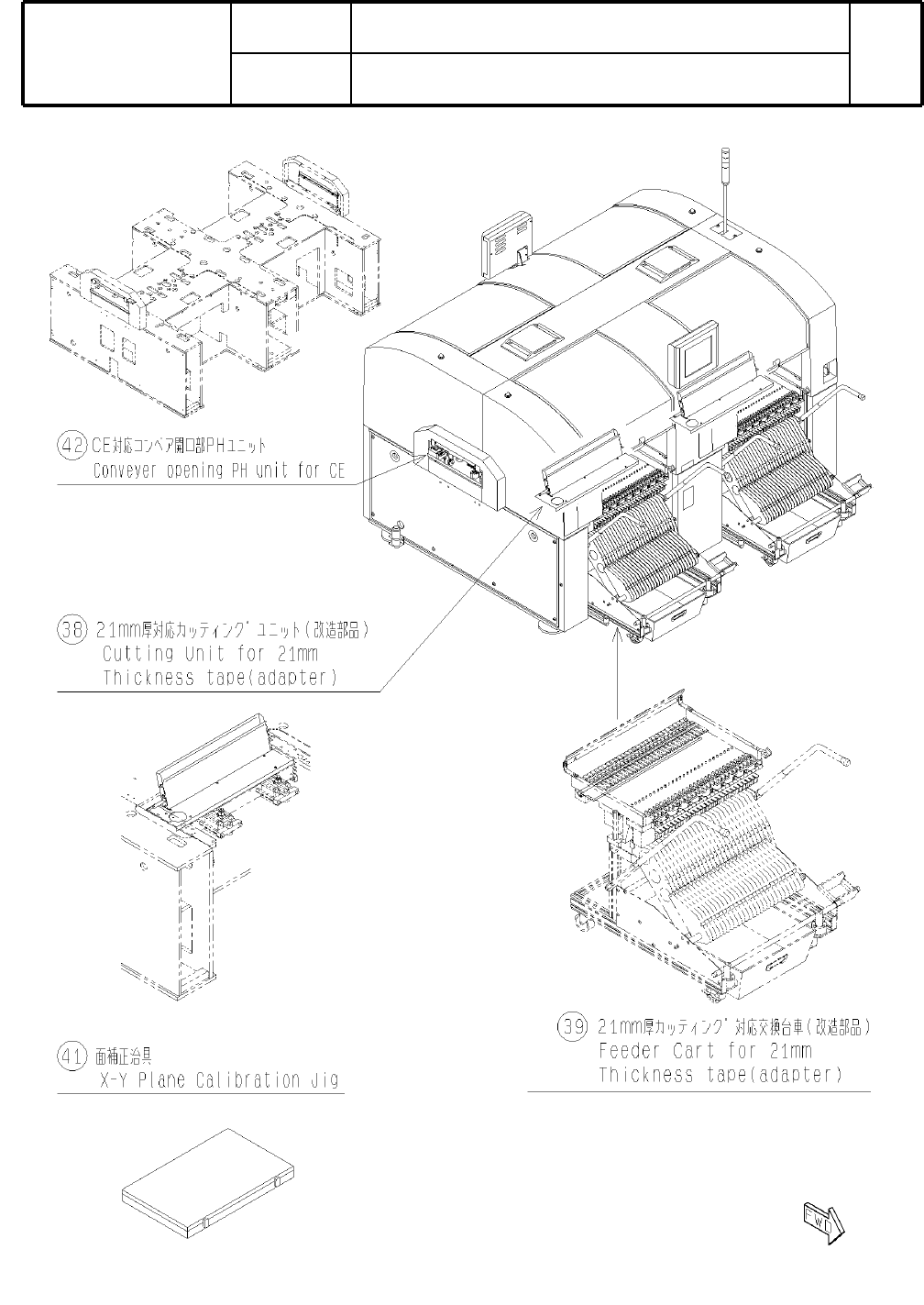

2
38
KXFX04MEA00
Cutting Unit for 21mm Thickness tape(adapter)
21mm厚対応カッティングユニット(改造部品)
S117
2
39
KXFX04MFA00
Feeder Cart for 21mm Thickness tape(adapter)
21mm厚カッティング対応交換台車(改造部品)
S119
1
41
KXFX04B5A00 X-Y Plane Calibration Jig
面補正治具
S123
2
42
N610013404AA Conveyer opening PH unit for CE
CE対応コンベア開口部PHユニット
S125
