AUTO LOADING FEEDER 1/ オー トロー ディン グフィー ダ 1/ 2ADLF A006817 No. Drg.No. & Cod e No. QT Y Description Ra ting Re marks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 141 2MDLF A2322 02 1 GUIDE, T APE ガイド テー プ 142 H5425 2 1 BOLT , HEX S…

100%1 / 23
オートローディングフィーダ　1/
2ADLFA006817
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
56
PZ02395
1
SW, MICRO
ＳＷ　マイクロ
57
K70747
1
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X008 (3
ｶ
ｼﾛ
) SL-250
ｼｮﾘ
60
2MDLFA162002
1
SPROCKET
スプロケット
61
2MDLFA152001
2
PIN
ピン
63
2ADLFA028101
1
SUBPLATE
サブプレート
For Paper/
紙用
Note.1
65
2MDLFA189402
1
BOLT
ボルト
66
2MDLFA157500
1
SEAL
シール
(S) Note.2
67
2ADLFA025501
1
GUIDE, TAPE
ガイド　テープ
(S) Note.3
72
2MDLFA292500
1
PIN
ピン
73
2MDLFA195400
1
SPRING
スプリング
74
2MDLFA115201
1
COLLAR
カラー
75
2MDLFA120401
1
SHAFT
シャフト
76
S1003C
2
CIR-CLIP
サークリップ
ST-EW-1.2(3
ｶ
ｼﾛ
)
77
N4018A
1
SCREW, HEX SOCKET SET
ネジ　六角穴止め
M03X003
ｸﾎﾞﾐｻｷ
84
2MDLFA223900
4
RETAINER, BEARING
押え　ベアリング
86
PZ29942
4
SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
87
H69275
8
BEARING, MINIATURE
ベアリング　ミニチュア
MF74T12ZZMC3*FJI PS2S
88
2MDLFA112501
4
GEAR
ギヤ
89
2MDLFA189402
16
BOLT
ボルト
90
2MDLFA142400
4
PLATE
プレート
91
2MDLFA161902
3
SPROCKET
スプロケット
92
2ADLFA009001
1
MOTOR, STEPPING
モータ　ステッピング
93
K5258E
2
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X006(3
ｶ
ｼﾛ
)
94
2ADLFA008901
1
MOTOR, STEPPING
モータ　ステッピング
95
K5258E
2
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X006(3
ｶ
ｼﾛ
)
96
2ADLFA012304
2
BKT, ADJUSTING
ＢＫＴ　セリ
97
2MDLFA195800
2
BOLT
ボルト
98
PM08CB2
2
BOLT
ボルト
99
W10076
2
WASHER
ワッシャ
WW- 4
ｳｪｰﾌﾞﾜｯｼｬ
100
PM08BZ2
2
COLLAR, SPACER
カラー　スペーサ
103
H4443A
4
BEARING, MINIATURE
ベアリング　ミニチュア
DDLF-850ZZ
104
2ADLFA006701
2
GEAR
ギヤ
105
2MDLFA112903
2
SPACER
スペーサ
107
2MDLFA187302
2
PIN, ECCENTRIC
ピン　偏心
109
2MDLFA195800
2
BOLT
ボルト
111
2EGKFA006501
1
BOARD, PRINTED CIRCUIT
基板　プリント
112
2EGKFA006601
1
BOARD, PRINTED CIRCUIT
基板　プリント
113
2EGKFA007202
1
HARNESS
ハーネス
114
2EGKFA007304
1
HARNESS
ハーネス
120
2ADLFA012702
1
GEAR
ギヤ
121
2MDLFA195800
2
BOLT
ボルト
126
2ADLFA012602
1
GEAR
ギヤ
127
2MDLFA195800
2
BOLT
ボルト
132
2AGKFA003303
1
BOARD, PRINTED CIRCUIT
基板　プリント
133
K51716
2
SCREW, C/R TRUSS
小ネジ　十穴トラス
M02X003(3
ｶ
ｼﾛ
)
134
K66281
2
SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02X003 (3
ｶｼﾛ
)
135
2AGKFA004502
1
BOARD, PRINTED CIRCUIT
基板　プリント
136
K51716
2
SCREW, C/R TRUSS
小ネジ　十穴トラス
M02X003(3
ｶ
ｼﾛ
)
137
2AGKFA003402
1
BOARD, PRINTED CIRCUIT
基板　プリント
138
K51716
2
SCREW, C/R TRUSS
小ネジ　十穴トラス
M02X003(3
ｶ
ｼﾛ
)
139
K66281
2
SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02X003 (3
ｶｼﾛ
)
12
PTS-ALFDR-03
オートローディングフィーダ　1/
2ADLFA006817
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
141
2MDLFA232202
1
GUIDE, TAPE
ガイド　テープ
142
H54252
1
BOLT, HEX SOCKET
ボルト　六角穴
M03X008(3
ｶ
ｼﾛ
)
143
W1010A
1
WASHER, CONICAL
ワッシャ　皿
M-3-L
144
2MDLFA120401
1
SHAFT
シャフト
145
S1003C
2
CIR-CLIP
サークリップ
ST-EW-1.2(3
ｶ
ｼﾛ
)
146
2MDLFA115301
1
BOSS
ボス
147
2MDLFA195400
1
SPRING
スプリング
Note.1:(Specified part selection)2ADLFA034200(For EMBOSS S,M),2ADLFA034100(For EMBOSS L)
:(仕様選択部品)2ADLFA034200(エンボス用 S,M),2ADLFA034100(エンボス用 L)
Note.2:(Specified part selection)2MDLFA157600(M)，2MDLFA157701(L)
:(仕様選択部品)2MDLFA157600(M)，2MDLFA157701(L)
Note.3:(Specified part selection)2ADLFA025303(M),2ADLFA029202(L)
:(仕様選択部品)2ADLFA025303(M),2ADLFA029202(L)
13
PTS-ALFDR-03
A
A
K
M
K
L
H
H
J
J
G
G
E
Ref.1/
F
Ref.1/
L
M
N
N
P
P
81
82
83
84
85
86
87
88
88
89
90
91
92
93
94
95
96
97
98
13
14
15
16
17
17.1
18
19
20
19
21
22
23
25
26
27
24
28
29
30
30
31
32
32
154
157
40
33
33
35
35
36
36
38
38
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
58
60
61
62
63
64
65
50
52
66
67
68
69
70
70
71
72
73
74
75
76
77
78
79
80
2
3
4
5
6
10
7
7
8
11
1
12
86
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
161
119
163
120
121
122
123
124
124
125
126
127
136
137
162
125
128
129
130
131
132
133
134
135
141
142
143
144
145
146
147
158
149
150
151
153
156
155
173
170
171
172
174
175
138.1
139.1
57
176
177
181
183
138
139
140
140

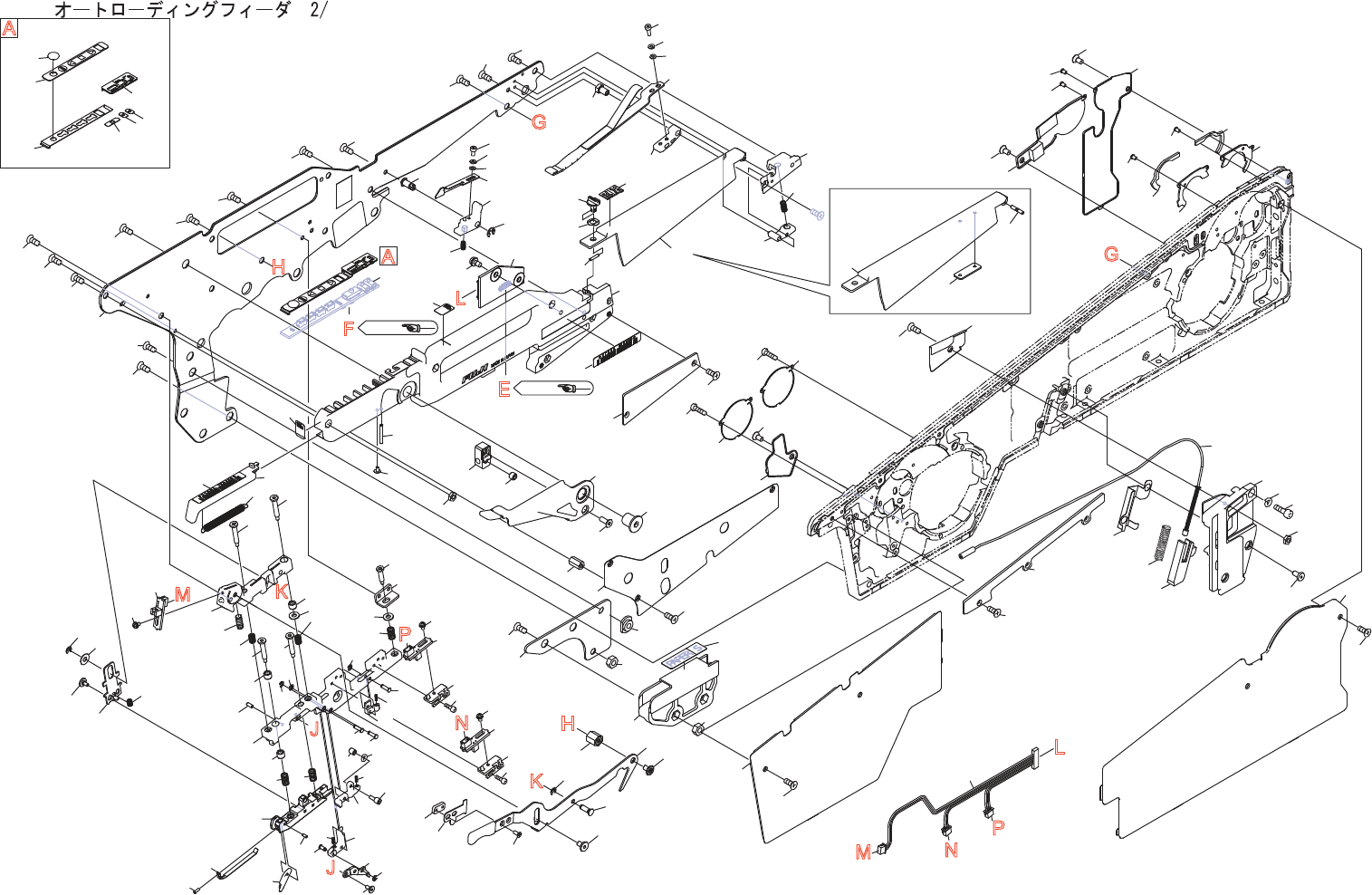

AUTO LOADING FEEDER 2/
2ADLFA006817
14
PTS-ALFDR-03
