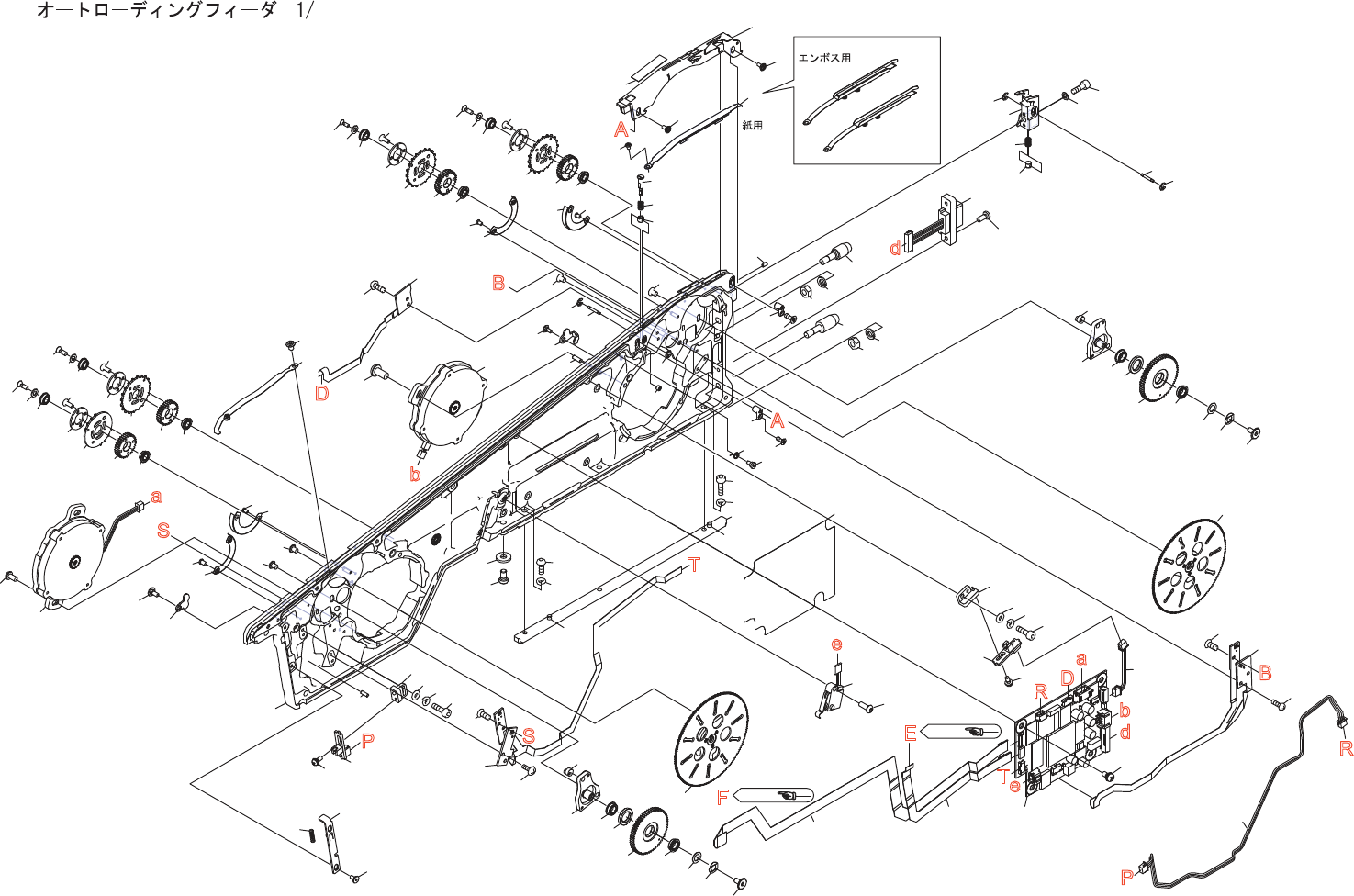

AUTO LOADING FEEDER 1/
2ADLFA006817
10
PTS-ALFDR-03
オートローディングフィーダ　1/
2ADLFA006817
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2MDLFA259504
1
BODY
本体
2
2MDLFA137200
1
BKT
ＢＫＴ
3
H5425M
1
BOLT, HEX SOCKET
ボルト　六角穴
M02X006(3
ｶ
ｼﾛ
)
4
W1106B
1
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
5
W60637
1
WASHER, FLAT
ワッシャ　平
2M/MX0.3X5.0(3
ｶｼﾛ
)
6
XK04740
1
BOARD, PRINTED CIRCUIT
基板　プリント
7
K51989
1
SCREW, WASHER ASS'Y
小ネジ　座金組込み
M02X005
ﾅﾍﾞｾﾑｽ
P4(3
ｶｼﾛ
)
8
2MDLFA155604
1
SPRING, TORSION
スプリング　ネジリ
9
2MDLFA237401
1
BOLT
ボルト
10
2MDLFA158900
1
DOG
ドッグ
11
2MDLFA132701
1
PIN
ピン
12
2MDLFA137100
1
BKT
ＢＫＴ
13
H5425M
1
BOLT, HEX SOCKET
ボルト　六角穴
M02X006(3
ｶ
ｼﾛ
)
14
W1106B
1
WASHER, LOCK
ワッシャ　スプリング
2M/M(3
ｶ
ｼﾛ
)
15
W60637
1
WASHER, FLAT
ワッシャ　平
2M/MX0.3X5.0(3
ｶｼﾛ
)
16
XK04740
1
BOARD, PRINTED CIRCUIT
基板　プリント
17
K51989
1
SCREW, WASHER ASS'Y
小ネジ　座金組込み
M02X005
ﾅﾍﾞｾﾑｽ
P4(3
ｶｼﾛ
)
18
2MDLFA233801
1
DOG
ドッグ
19
PM03557
1
PIN
ピン
20
2MDLFA232702
1
DOG
ドッグ
21
PM03557
2
PIN
ピン
22
2MDLFA212700
1
SPRING
スプリング
23
2ADLFA014002
1
SPRING, PLATE
スプリング　板
24
2MDLFA182401
1
BOLT, HEX SOCKET
ボルト　六角穴
26
2MDLFA176201
2
COVER
カバー
27
K66263
4
SCREW, C/R PAN
小ネジ　十穴鍋
M01.4X002 0
ﾊﾞﾝ
1
ｼｭ
(
ｽﾃﾝﾚｽ
)
28
2MDLFA176301
2
COVER
カバー
29
K66263
4
SCREW, C/R PAN
小ネジ　十穴鍋
M01.4X002 0
ﾊﾞﾝ
1
ｼｭ
(
ｽﾃﾝﾚｽ
)
30
2MDLFA138201
2
BKT
ＢＫＴ
31
K66142
2
SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M1.6x4
32
H21927
2
PIN, PARALLEL
ピン　平行
φ02X06 B
種
(h8)
33
H61505
2
PIN, PARALLEL
ピン　平行
φ2×4 B
ｼｭ
36
PM03958
1
PIN, ECCENTRIC
ピン　偏心
37
N1079B
1
NUT, HEX
ナット　六角
M04 P=0.7 1
ｼｭ
(3
ｶｼﾛ
)
38
W1106D
1
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
39
PM03967
1
PIN, ECCENTRIC
ピン　偏心
40
N1079B
1
NUT, HEX
ナット　六角
M04 P=0.7 1
ｼｭ
(3
ｶｼﾛ
)
41
W1106D
1
WASHER, LOCK
ワッシャ　スプリング
4M/M(3
ｶ
ｼﾛ
)
42
PM089G4
1
GUIDE
ガイド
43
H2094W
2
PIN, PARALLEL
ピン　平行
φ03X06 A
種
(m6)
44
H54253
1
BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3
ｶ
ｼﾛ
)
45
W1106C
1
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
46
K5258G
2
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X010(3
ｶ
ｼﾛ
)
47
W1106C
2
WASHER, LOCK
ワッシャ　スプリング
3M/M(3
ｶ
ｼﾛ
)
48
2MDLFA120700
1
SHEET
シート
50
2EGKFA007803
1
HARNESS
ハーネス
51
K51757
2
SCREW, C/R PAN
小ネジ　十穴鍋
M02.5X006(
ｽﾃﾝﾚｽ
)
52
2AGKFA004603
1
BOARD, PRINTED CIRCUIT
基板　プリント
53
K5183G
4
SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X006
ﾅﾍﾞｾﾑｽ
P4(
ｽﾃﾝﾚｽ
)
54
PM0K9K2
1
BOLT, HEX SOCKET
ボルト　六角穴
55
PP03422
1
WASHER, FLAT
ワッシャ　平
11
PTS-ALFDR-03
