HOLDER REEL
ホルダー　リール
2ADLFA014201
No.
Drg.No. & Code No.
QTY
Description
Rating
Remarks
番号
図番
&
ｺｰﾄﾞ番号
個数
品名
規格
備考
1
2ADLFA035800
1
HOLDER, REEL
ホルダ　リール
2
2MDLFA211101
1
BKT
ＢＫＴ
3
2MDLFA212100
1
PLATE
プレート
4
2MDLFA223800
1
PLATE
プレート
5
2MDLFA210301
1
PIN, PIVOT
ピン　支点
6
K5357X
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3
ｶ
ｼﾛ
)
7
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
8
PM25965
1
PIN
ピン
9
K5357X
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3
ｶ
ｼﾛ
)
10
2MDLFA211700
1
STOPPER
ストッパ
11
S60585
1
SPRING
スプリング
WM5-25
12
2MDLFA211800
1
RETAINER
押え
13
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
14
N10793
2
NUT, HEX
ナット　六角
M03 P=0.5(3
ｶｼﾛ
)
15
2MDLFA212001
1
PLATE, SIDE
プレート　サイド
16
2MDLFA211900
1
PLATE, SIDE
プレート　サイド
17
2MDLFA208801
1
RAIL
レール
18
2MDLFA171201
3
PIN
ピン
19
K5357L
6
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
20
2MDLFA193301
2
PIN
ピン
21
2MDLFA211500
4
ROLLER
ローラ
22
K65003
4
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X005(3
ｶ
ｼﾛ
)
25
2MDLFA212201
1
RETAINER
押え
26
2MDLFA171201
1
PIN
ピン
27
2MDLFA188800
1
SPRING, TORSION
スプリング　ネジリ
28
K5357L
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006(3
ｶ
ｼﾛ
)
30
PM25965
1
PIN
ピン
31
K5357X
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3
ｶ
ｼﾛ
)
34
2MDLFA208502
1
SLIDER
スライダ
35
K5258D
1
SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X005(3
ｶ
ｼﾛ
)
36
2MDLFA208701
1
BLOCK
ブロック
37
K5357B
2
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X004(3
ｶ
ｼﾛ
)
38
2MDLFA198201
1
SPRING
スプリング
39
2MDLFA208301
1
PLATE
プレート
40
2MDLFA208401
1
PLATE
プレート
41
2MDLFA170001
1
PIN
ピン
42
2MDLFA169901
4
PIN
ピン
43
K5357B
10
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X004(3
ｶ
ｼﾛ
)
45
2MDLFA208604
1
BKT
ＢＫＴ
46
2MDLFA202700
1
PIN
ピン
47
N1079B
2
NUT, HEX
ナット　六角
M04 P=0.7 1
ｼｭ
(3
ｶｼﾛ
)
48
2MDLFA159300
1
SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
49
2MDLFA207500
1
SEAL, BAR CODE
シール　バーコード
21
PTS-ALFDR-03
This page is intentionally blank.
19 Chausuyama,Yamamachi Chiryu, Aichi 472-8686 Japan
Phone:+81(566)81-2111 Fax:+81(566)83-1140
https://www.fuji.co.jp/
Auto Loading Feeder
PTS-ALFDR-03 08/2019 released

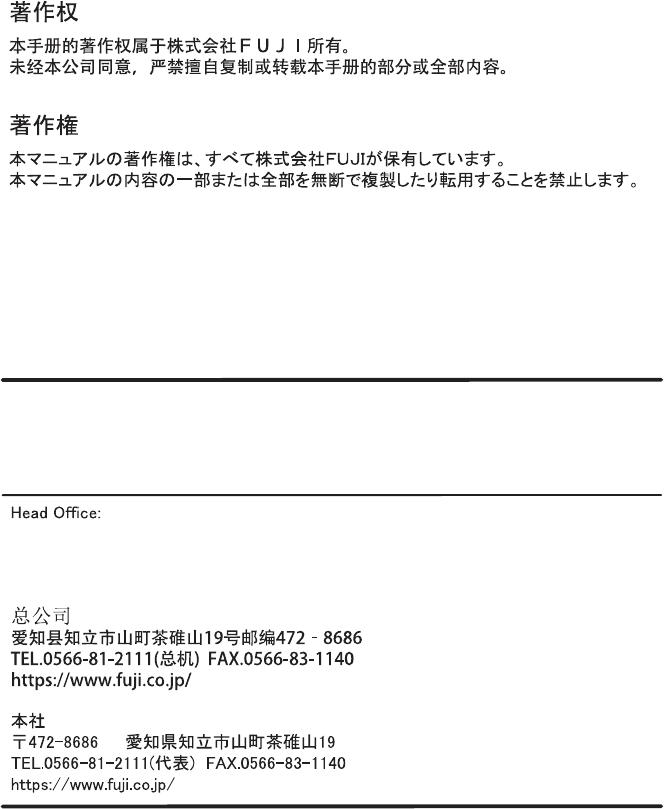

All rights regarding this manual are reserved by FUJI CORPORATION.
