Installationsanleitung Stationssoftware Version 603.01 Ausgabe 11/2006
4.4 Vorbereitungen zur Installation der Software
4.4.1 Voraussetzungen
Voraussetzung für die Installation der SIPLACE-Software und der optionalen Visionrechnersoftware ist
eine erfolgreiche Installation des Betriebssystems Windows XP Professional
mit Service Pack 2 (siehe
Abschnitt
3.1) auf dem Stationsrechner und auf dem Visionrechner (falls vorhanden). Auf dem MC-
Rechner muss das Betriebssystem Windows XP Embedded installiert sein (siehe Installationsanleitung
"Betriebssystem Windows XP Embedded für den Maschinencontroller", Artikel-Nr. 00195327-01).
Achtung:
Für die Installation des Betriebssystems auf dem MC-Rechner muss unbedingt die Installations-
DVD verwendet werden, die für den jeweiligen Rechnertyp in der Installationsanleitung für das
Betriebssystem Windows XP Embedded (Artikel-Nr. 00195327-01) angegeben ist! Wird das nicht
beachtet, fährt die Maschine nicht hoch.
Die standardmäßige Bildschirmeinstellung in Windows muss verändert und der Touchscreen kalibriert
werden. Für diese Arbeiten müssen Sie als
Administrator eingeloggt
23 von 62
sein!
4.4.2 Bildschirmeinstellungen ändern
→ Wählen Sie Start Æ Settings Æ Control Panel Æ Display.
→ Klicken Sie auf die Registerkarte Settings.
→ Stellen Sie den Schieberegler im Feld "Screen resolution" auf "1024 by 768 pixels".
Abb. 4-1: Bildschirmeinstellungen
Installationsanleitung Stationssoftware Version 603.01 Ausgabe 11/2006
→ Bestätigen Sie die Einstellungen mit OK.
4.4.3 Kalibrieren des Touchscreens für die X-Serie
Wählen Sie Start Æ Settings Æ TouchWare, um das Programm TouchWare Properties zu starten.
Abb. 4-2: TouchWare Properties
→ Öffnen Sie die Registerkarte Multiple Monitors.
24 von 62
Installationsanleitung Stationssoftware Version 603.01 Ausgabe 11/2006

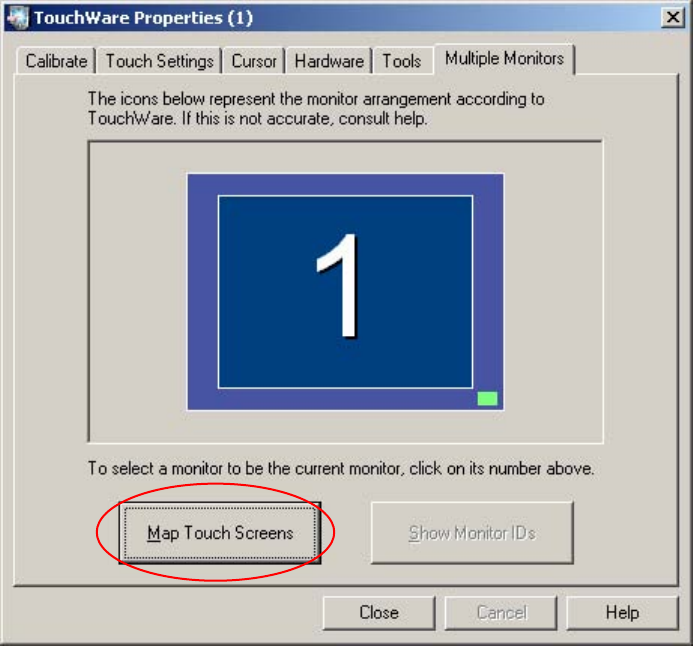

Abb. 4-3: TouchWare Properties – Registerkarte Multiple Monitors
→ Klicken Sie auf die Schaltfläche Map Touch Screens.
Der Dialog "Multiple Monitor Layout" wird angezeigt.
25 von 62
