Installationsanleitung Stationsso ftware Version 603.01 Ausgabe 11/2006 4.7 Inst allation der V isionrechnersof tware (Option) Hinweise: Der Visionrechner ist nur bei Verwendung des optionalen 3D-Koplansensor erforderlic…
Installationsanleitung Stationssoftware Version 603.01 Ausgabe 11/2006
Abschluss der Deinstallation
Abb. 4-27 Abschluss der Deinstallation
→ Klicken Sie auf die Schaltfläche Fertig stellen.
Die SIPLACE-Software und SIPLACE Vision sind nun ordnungsgemäß deinstalliert.
47 von 62
Installationsanleitung Stationssoftware Version 603.01 Ausgabe 11/2006
4.7 Installation der Visionrechnersoftware (Option)
Hinweise:
Der Visionrechner ist nur bei Verwendung des optionalen 3D-Koplansensor erforderlich.
Die Installationsdauer beträgt ca. 20 Minuten.
4.7.1 Installationsablauf
→ Schließen Sie die USB-Tastatur am Visionrechner an.
→ Schalten Sie den Videomultiplexer vom Stationsrechner auf den Visionrechner um.
→ Schalten Sie die SIPLACE Bestückstation ein.
→ Loggen Sie sich am Visionrechner als Administrator ein.
(Shift-Taste gedrückt halten, sobald das Logo von Windows XP erscheint)
→ Legen Sie die Installations-DVD in das externe DVD-Laufwerk ein. Die DVD wird automatisch
eingelesen.
Hinweis:
Falls der Autostart für das DVD-Laufwerk deaktiviert ist, muss die Installation manuell über
den Explorer gestartet werden.
→ Öffnen Sie den Explorer und starten Sie unter Laufwerk E: die "setup.exe" mit Doppelklick.
Der Dialog "SIPLACE Choice Center" wird geöffnet.

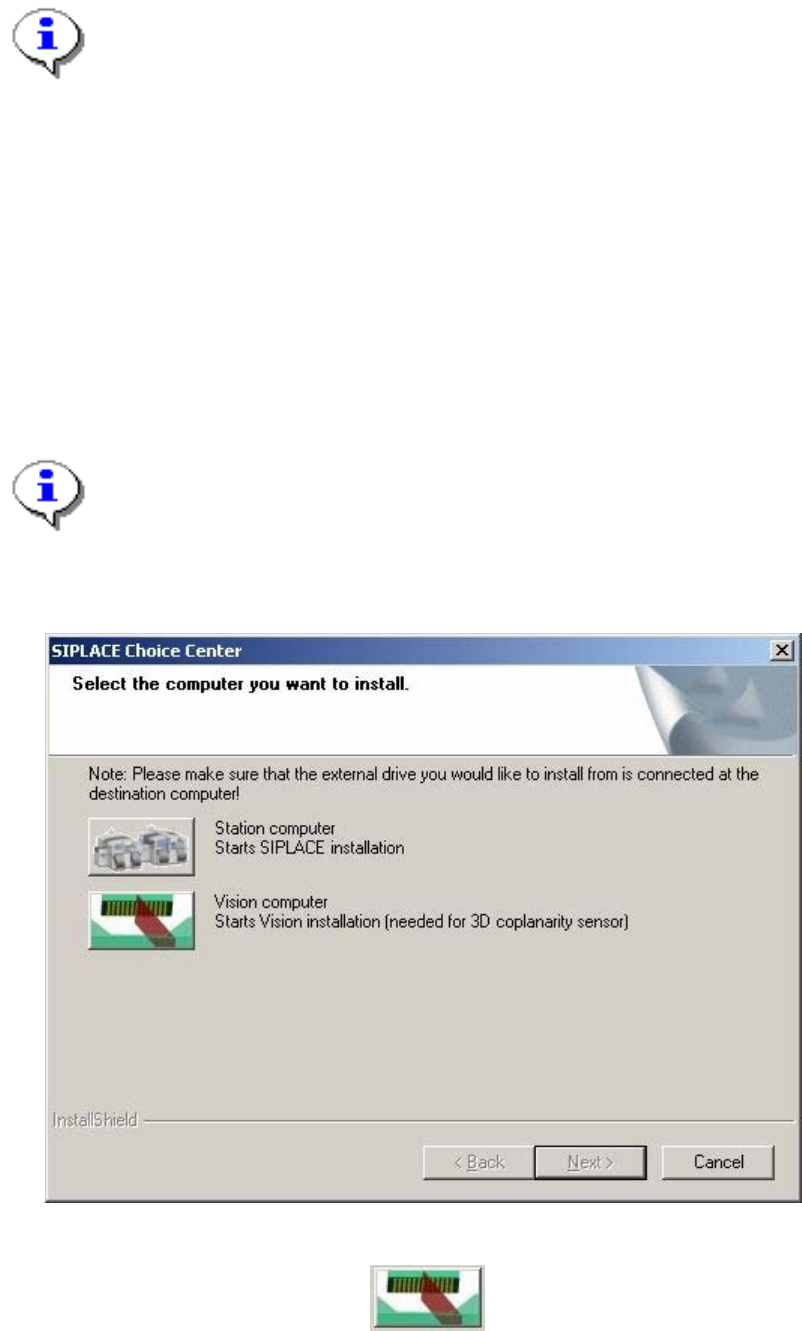

Abb. 4-28: Dialog "SIPLACE Choice Center"
→ Klicken Sie auf die Schaltfläche "Vision computer".
48 von 62
Installationsanleitung Stationssoftware Version 603.01 Ausgabe 11/2006
Die Installation der Visionrechnersoftware wird mit der Begrüßung fortgesetzt.
Begrüßung

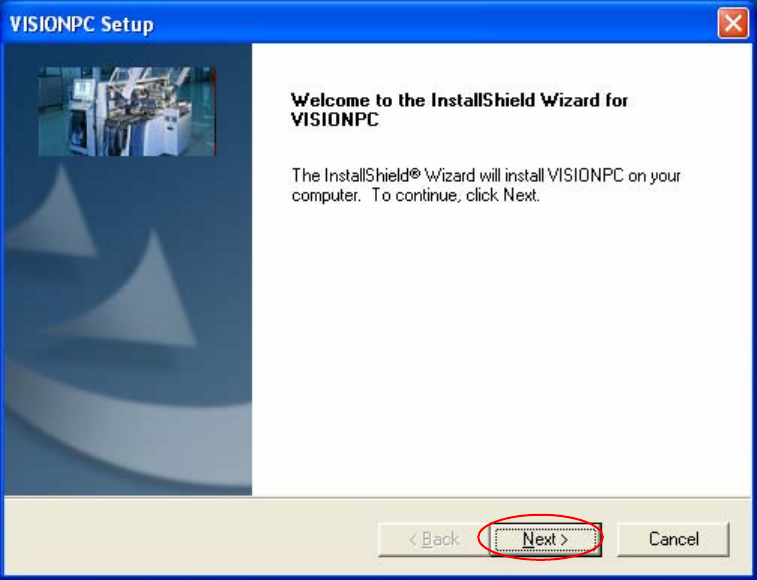

Abb. 4-29 Begrüßung
→ Klicken Sie auf die Schaltfläche Next.
Die erforderlichen Dateien werden auf dem Visionrechner installiert.
49 von 62
