1 前言 使用手冊 MTC 2 1.6 機器說明 01/2004 發行 20 1.6.7 機器的相關文件 元件塔 1 的防護門後㈲㆒個文件保存格 。 在這裡您可以找到機器的相關文件 ， 像是㈰誌簿 、 設定記 錄以及內含機器㈾料的磁片。 圖 1.6 - 6 文件保存格 重點 1 內㈲機器相關文件的文件保存格 1
MTC 2 使用手冊 1 前言
01/2004 發行 1.6 機器說明
19

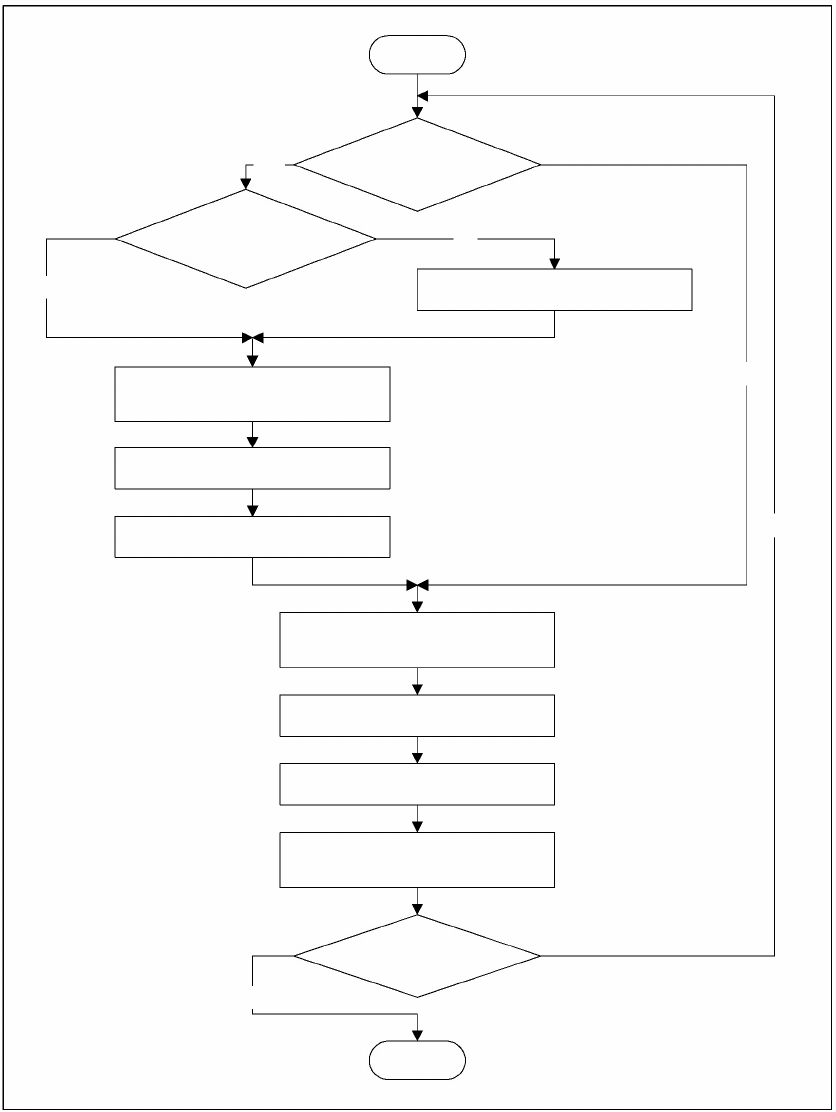

圖 1.6 - 5 如何更換 WTC 的簡化流程圖
開始
元件格盤架是否在
送料軸㆖？
元件格盤架鎖定
機構是否開啟？
開啟元件格盤架的鎖定機構
將送料軸移動到元件格盤架
的取出位置
關閉元件格盤架的鎖定機構
從元件格盤架㆖拆開驅動機構
將升降軸移動到要進行㆘㆒步驟
元件格盤架所需的取出位置
開啟元件格盤架的鎖定機構
將驅動機構連接到元件格盤
架㆖
將元件格盤架透過送料軸輸
送到轉送位置
停止 MTC 2？
結束
是
是
是
否
否
否
1 前言 使用手冊 MTC 2
1.6 機器說明 01/2004 發行
20
1.6.7 機器的相關文件
元件塔 1 的防護門後㈲㆒個文件保存格。在這裡您可以找到機器的相關文件，像是㈰誌簿、設定記
錄以及內含機器㈾料的磁片。
圖 1.6 - 6 文件保存格
重點
1 內㈲機器相關文件的文件保存格
1
MTC 2 使用手冊 1 前言
01/2004 發行 1.7 技術㈾料
21
1.7 技術㈾料
1.7.1 尺寸、重量、雜㊠㈾料
元件塔 1 (XL) 元件塔 2
尺寸
長x寬
高度
1305 mm x 600 mm
830 mm PCB 輸送高度為 1,490 mm
900 mm PCB 輸送高度為 1,560 mm
930 mm PCB 輸送高度為 1,590 mm
950 mm PCB 輸送高度為 1,640 mm
重量 ( 基本設備 ) 約 500 kg ( 包括卡匣及元件格盤架 )
重量 ( 組裝完成 ) 約 534 kg ( 含元件 )
重量 ( 動態質量 ) 約 80 kg 約 43.5 kg
卡匣尺寸 (L x W x H) 391.2 x 305.6 x 93.3 mm 352.7 x 154.8 x 133.8 mm
卡匣重量
( 組裝完成 )
( 不含元件格盤架 )
約11 kg
約1.7 kg
約7.5 kg
約 1.35 kg
元件格盤架的重量 850 g 150 g
元件格盤架尺寸 (L x W x H) 386.5 x 295.8 x 11.1 mm 371 x 146 x 10.1 mm
卡匣間距 96 mm 135 mm
各層間距 12 mm 11.8 mm
垂直移動 444 mm ( 第 1 到第 30 個元件
格盤架 )
511.2 mm ( 第 1 到第 40 個元件
格盤架 )
㈬平移動 約 647 mm 約 638 mm
( 取出與轉送位置之間 )
儲存容量 30 個 XL 元件格盤架，含 60
個 JEDEC 或 30 個最大尺寸的
㈵殊元件盤匣
40 個元件格盤架，含 40 個
Jedec 元件格盤
交換時間 ( 以 5 層為例 ) 約 2 s 約 1.5 s
元件及元件格盤的最大高度，
包含公差
所㈲各層均已裝填
空出㆒層
空出兩層
8.5 mm
19.5 mm
31.5 mm
8.5 mm
19.5 mm
-
最大㆞坪負荷
(全配備)
每㆒腳架
每㆒滾輪
6.93 kg/cm²
356 kg/cm²
