2.2.2 緊急停機鈕
緊急停機鈕具㉂動鎖閂機制並且根據 EN 418 設計㈲旁通保護。在您將這個紅色的磨菇頭按鈕按㆘
時，會持續保持在按㆘的狀態。
當您按㆘緊急停機鈕時，所㈲的系統包括 SIPLACE 工作站及 MTC 2 都會立即停機。取置程序會被
㆗止，而在機器再次恢復工作時，可以恢復或者取消原來的取置程序。請㊟意是否㈲任何㊞刷電路
板裝配不完整。
按㆘緊急停機鈕，會使安全迴路的兩個開關接點斷開；也會觸發相關的綜合迴路斷電器。變流器的
㆗間迴路電壓 (500 V) 會被切斷。升降軸及送料軸會被解除作用，同時會繼續對變流器的邏輯迴路
供應 24V DC。顯示器會顯示 " 緊急停機 " 已啟動的訊息。

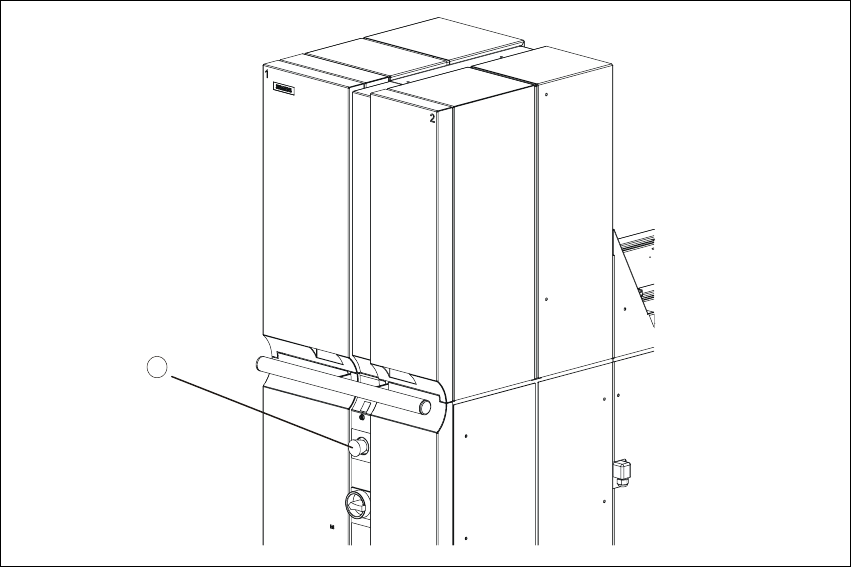

圖 2.2 - 2 緊急停機鈕的位置
重點
1 緊急停機鈕
1
MTC 2 使用手冊 2 操作安全須知
01/2004 發行 2.2 安全裝備
45
2.2.3 防護門開關
這些開關會檢查兩個防護門是否已經關閉。如果防護門關閉，則安全接點及訊號接點都會被接通。
如果其㆗㆒個門開啟，則安全迴路及訊號迴路都會斷開。相應的綜合迴路斷電器會被觸發，而元件
塔也會斷電。同時會顯示㆘列錯誤訊息：" 元件塔 x：保護蓋未關閉 "。

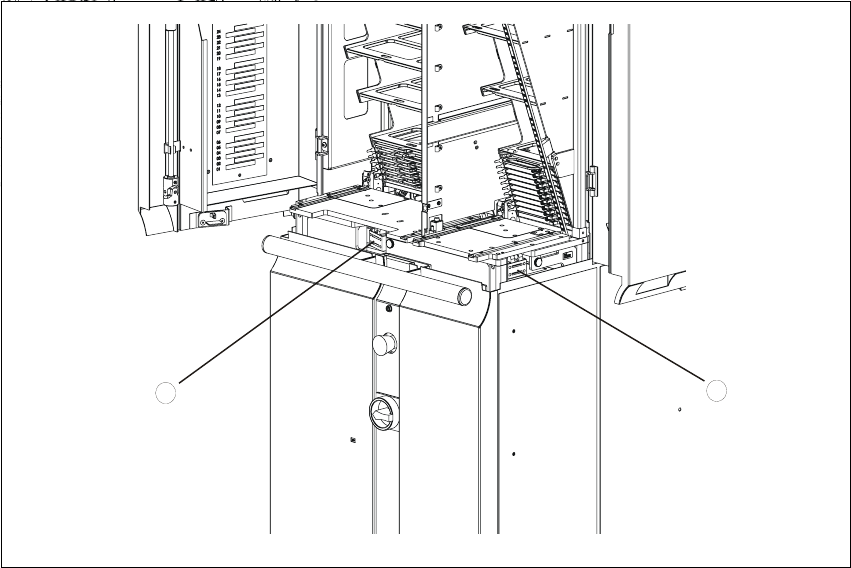

圖 2.2 - 3 防護門開關的位置
重點
1 防護門開關
為保證防護門開關能正確運作，您只能使用嵌入式把手來開啟和關閉防護門。
1
1
1
2 操作安全須知 使用手冊 MTC 2
2.2 安全裝備 01/2004 發行
46
2.2.4 綜合迴路斷電器
綜合迴路斷電器位於主機殼的後側。若發生影響到安全的故障情形時，它們就會被觸發。

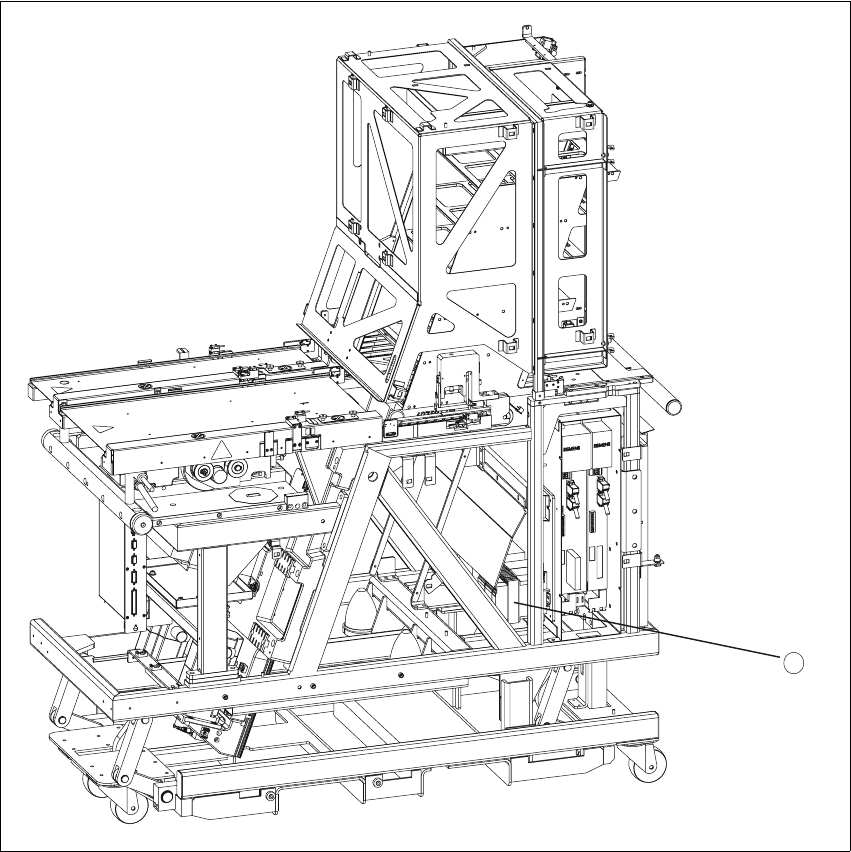

圖 2.2 - 4 綜合迴路斷電器的位置
重點
1 綜合迴路斷電器
1
