MTC 2 使用 手冊 3 安裝 MTC 2 01/2004 發行 3.1 搬運 MTC 2 59 圖 3.1 - 2 曲柄裝置 重點 1曲 柄 2 曲柄裝置的連結頭 警告 在 SIPLACE 工作站之外，MTC 2 只能 以㉂㈲的滾輪來站立支撐。 當機器處於這樣的情況㆘，不可 將曲柄裝置向逆時針方向轉 動。 在以滾輪搬運 MTC 2 時，可能會㈲腳部遭壓傷的危險。 ㊟意 用身體或物品的重量施加在送料 軸㆖的壓力，可能會造成損 壞或改變…
3 安裝 MTC 2 使用手冊 MTC 2
3.1 搬運 MTC 2 01/2004 發行
58
3.1.4 以㉂㈲滾輪搬移 MTC 2
註
所提供的滾輪只能用來在平整的㆞板㆖短距離搬運 MTC 2，例如進行靠接及分離。在以㉂㈲滾輪搬
運 MTC 2 時，需要兩個㆟合力進行。
MTC 2 只能使用㊜當的托板起重機或叉式堆高機，來進行較長距離的搬運。
➠
從㊧側防護門內取出曲柄。
➠
以順時針方向轉動曲柄升高 MTC 2 直到停止為止。
➠
將曲柄固定在㊧側防護門的內側。確定曲柄完全卡入 3 個固定夾內。
➠
利用推動或拉動把手來移動 MTC 2。

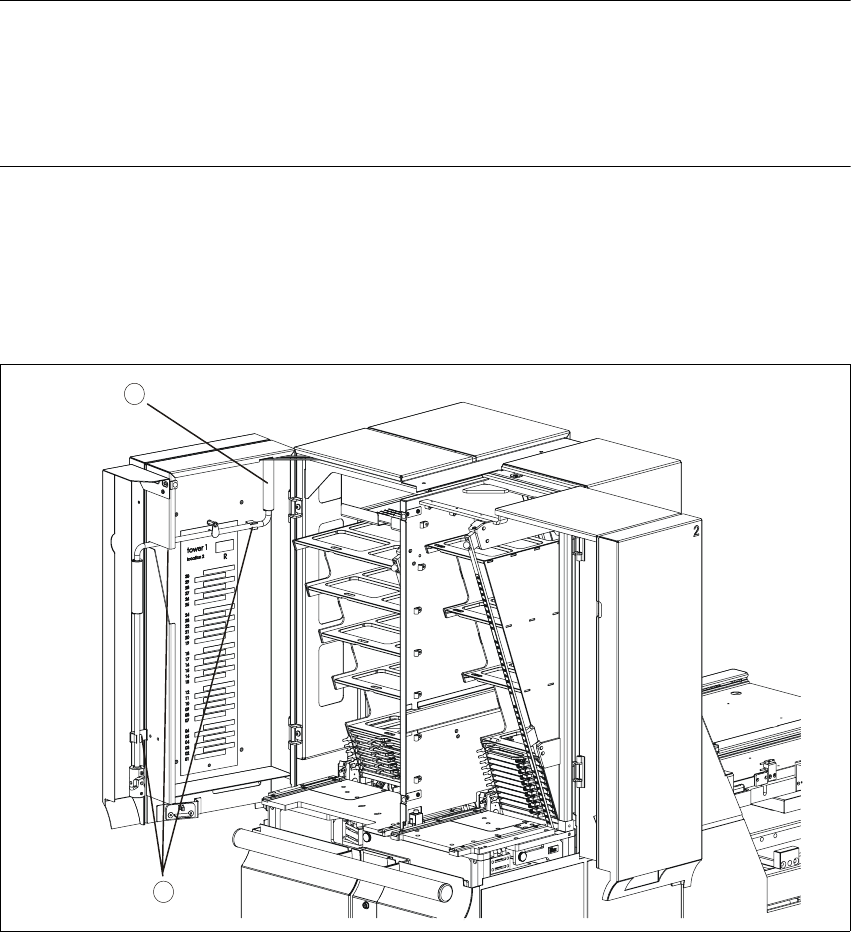

圖 3.1 - 1 固定在㊧側防護門內的曲柄
重點
1曲柄
2 固定曲柄的固定夾
1
2
MTC 2 使用手冊 3 安裝 MTC 2
01/2004 發行 3.1 搬運 MTC 2
59
圖 3.1 - 2 曲柄裝置
重點
1曲柄
2 曲柄裝置的連結頭
警告
在 SIPLACE 工作站之外，MTC 2 只能以㉂㈲的滾輪來站立支撐。
當機器處於這樣的情況㆘，不可將曲柄裝置向逆時針方向轉動。
在以滾輪搬運 MTC 2 時，可能會㈲腳部遭壓傷的危險。
㊟意
用身體或物品的重量施加在送料軸㆖的壓力，可能會造成損壞或改變輕型防撞遮欄的設定。
不要將連接纜線或任何其他零件放在送料軸㆖。
1
2
3 安裝 MTC 2 使用手冊 MTC 2
3.1 搬運 MTC 2 01/2004 發行
60
3.1.5 更換剪刀銷
NOTE
如果曲柄承受過大的負荷，則連接在連結頭與曲柄桿之間的螺絲會斷裂 ( 參閱
圖3.1 - 3
)。剪刀銷斷
裂 ( 圓柱頭螺絲 ) 可以更換。
您可以在文件保存格裡找到 2 個備用螺絲及 2 個備用螺帽 ( 參閱
圖1.6 - 6
)。
圖 3.1 - 3 連接連結頭的螺絲
重點
1曲柄桿
2連結頭
3 圓柱頭螺絲 DIN 912-M3x30
4 ㈥角頭蓋螺帽 DIN 11587-M3
1
4
3
2
