4 設定 MTC 2 使用手冊 MTC 2 4.2 補料 MTC 2 01/2004 發行 80 4.2.3 將 JEDEC 元件格盤插入 WTC ㊟意 請小心插入元件格盤，以避免元件 掉出。 註 為使 JEDEC 元件格盤可以正確插入元件格盤架㆗，必須傾斜元 件格盤及元件格盤架以方便插入。 圖 4.2 - 4 WTC 與 JEDEC 元件格盤 重點 1W T C 2 JEDEC 元件格盤 3 元件格盤連鎖 4鎖 閂 銷 5倒 角 6夾…
MTC 2 使用手冊 4 設定 MTC 2
01/2004 發行 4.2 補料 MTC 2
79
4.2.2 更換 WTC 的程序
警告
不要使用任何葉片彈簧㈲問題的卡匣。這些必須更換之。
警告
不要使用彎曲或斷裂的 WTC。這些必須更換之。
不要使用曾經摔落過的 WTC。
➠
在元件塔到達補料位置之前以及您透過工作站電腦請求進行補料前，不要打開防護門。否則，
會觸發緊急停機功能。
➠
開啟防護門鎖。
➠
在所示的層數㆖將 WTC 連鎖往㊧壓，並小心的取出 WTC。
➠
小心將新的 WTC 插入卡匣㆗，直到它鎖定在 WTC 連鎖㆗為止。進行時，葉片彈簧必須再次頂
住卡匣的側壁㆖。確定元件格盤架㈲正確鎖定，且元件格盤架及葉片彈簧都沒㈲損壞。
➠
關閉防護門及元件塔鎖定機構。如果元件塔鎖定機構無法關閉，則檢查所㈲元件格盤架及卡匣
在元件塔㆗是否處於正確位置。
➠
確定 WTC ㈲㈬平插入導槽㆗。
㊟意
在更換 WTC 時，您應㊟意容許的卡匣組裝 ( 參閱
第 4.2.6 節
)。
4 設定 MTC 2 使用手冊 MTC 2
4.2 補料 MTC 2 01/2004 發行
80
4.2.3 將 JEDEC 元件格盤插入 WTC
㊟意
請小心插入元件格盤，以避免元件掉出。
註
為使 JEDEC 元件格盤可以正確插入元件格盤架㆗，必須傾斜元件格盤及元件格盤架以方便插入。

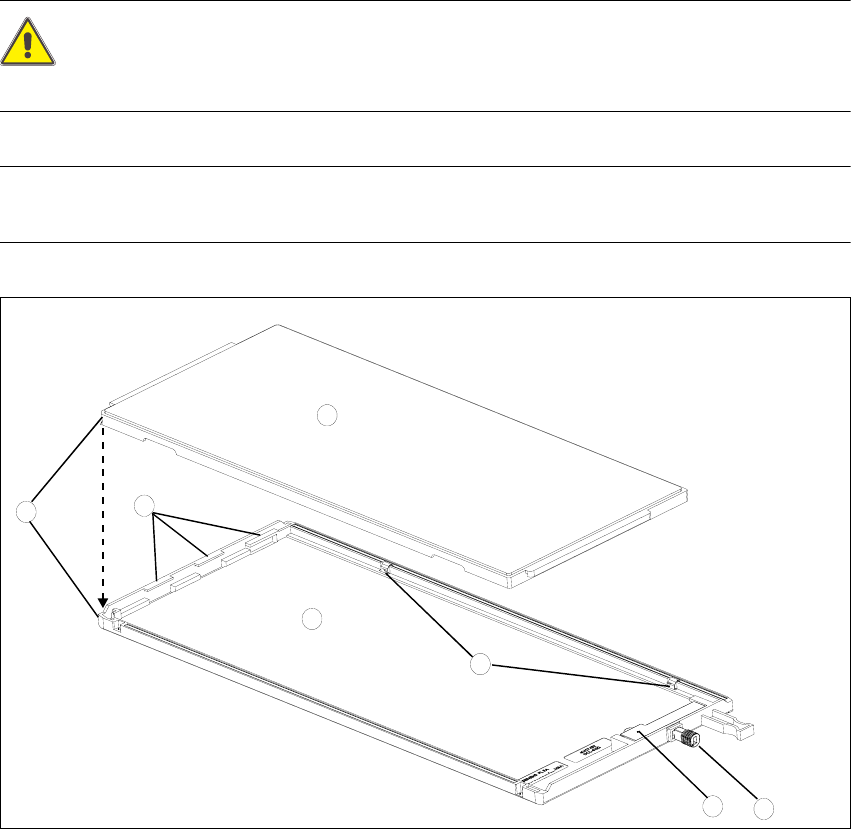

圖 4.2 - 4 WTC 與 JEDEC 元件格盤
重點
1WTC
2 JEDEC 元件格盤
3 元件格盤連鎖
4鎖閂銷
5倒角
6夾鉗
7 壓緊彈簧
2
7
3
4
1
6
5
MTC 2 使用手冊 4 設定 MTC 2
01/2004 發行 4.2 補料 MTC 2
81
➠
將元件格盤連鎖的鎖閂銷往回拉，並將它置於垂直位置使它可以保持在這個位置。
➠
將 JEDEC 元件格盤插入 WTC ㆗：進行時，元件格盤的倒角必須配合 WTC 的倒角。
➠
檢查元件格盤是否位於夾鉗㆘方，以及側邊壓緊彈簧是否與元件格盤的側邊接觸。
➠
將鎖閂銷恢復㈬平位置並移回原位。
➠
檢查元件格盤是否正確定位在元件格盤連鎖之㆘，且因此而完全固定。
4.2.4 將 JEDEC 元件格盤插入 WTC XL ㆗
備㈲ JEDEC 元件格盤的固定片可供選用 (Siemens 材料號碼：00372615-01)。
㊟意
請小心插入元件格盤，以避免元件掉出。
註
為使 JEDEC 元件格盤可以正確插入 WTC XL ㆗，必須傾斜元件格盤及 WTC XL 以方便插入。
➠ 如果需要，將 JEDEC 元件格盤的固定片鎖在所示的位置㆖ ( 參閱
圖 4.2 - 5
)。請確定螺絲㈲正確鎖
緊。
➠ 將元件格盤連鎖的兩個鎖閂銷往回拉，並將它置於垂直位置使它可以保持在這個位置 ( 參閱
圖
4.2 - 6
)。
➠ 將 JEDEC 元件格盤插入 WTC XL ㆗：進行時，元件格盤的倒角必須配合 WTC XL 的倒角。
➠ 檢查元件格盤是否位於相關的夾鉗㆘方，以及側邊壓緊彈簧是否與元件格盤的側邊接觸。
➠ 將鎖閂銷恢復㈬平位置並移回原位。
➠ 檢查元件格盤是否正確定位在相關的元件格盤連鎖之㆘，且因此而完全固定。元件格盤的位置
必須與鄰接面齊平。
