MTC 2 使用 手冊 4 設定 MTC 2 01/2004 發行 4.2 補料 MTC 2 83 圖 4.2 - 6 WTC XL 與 JEDEC 元件格盤 重點 1W T C X L 2 元件格盤連鎖 3鎖 閂 銷 4夾 鉗 5 JEDEC 元件格盤 6倒 角 7鄰 接 面 1 2 3 4 4 6 6 6 6 5 7 7 7 7 7
4 設定 MTC 2 使用手冊 MTC 2
4.2 補料 MTC 2 01/2004 發行
82
圖 4.2 - 5 JEDEC 元件格盤的 WTC XL 固定片
重點
1 WTC XL 的基本格架
2 JEDEC 元件格盤的固定片
3 安裝螺絲
1
2
3
3
MTC 2 使用手冊 4 設定 MTC 2
01/2004 發行 4.2 補料 MTC 2
83
圖 4.2 - 6 WTC XL 與 JEDEC 元件格盤
重點
1WTC XL
2 元件格盤連鎖
3鎖閂銷
4夾鉗
5 JEDEC 元件格盤
6倒角
7鄰接面
1
2
3
4
4
6
6
6
6
5
7
7
7
7
7
4 設定 MTC 2 使用手冊 MTC 2
4.2 補料 MTC 2 01/2004 發行
84
4.2.5 將㈵殊元件格盤插入 WTC XL
㊟意
請小心插入元件格盤，以避免元件掉出。
➠
如果需要，拆㆘ JEDEC 元件格盤的固定片。
➠
將㈵殊元件格盤插入 WTC XL ㆗：請確定元件格盤碰觸到兩個接觸邊緣，並定位在所示位置的
參考側 ( 參閱
圖4.2 - 7
)。
➠
將 3 個固定磁鐵放在 WTC XL ㆖，以固定㈵殊元件格盤。確定㈵殊元件格盤仍㈲接觸到兩個接觸
邊緣。

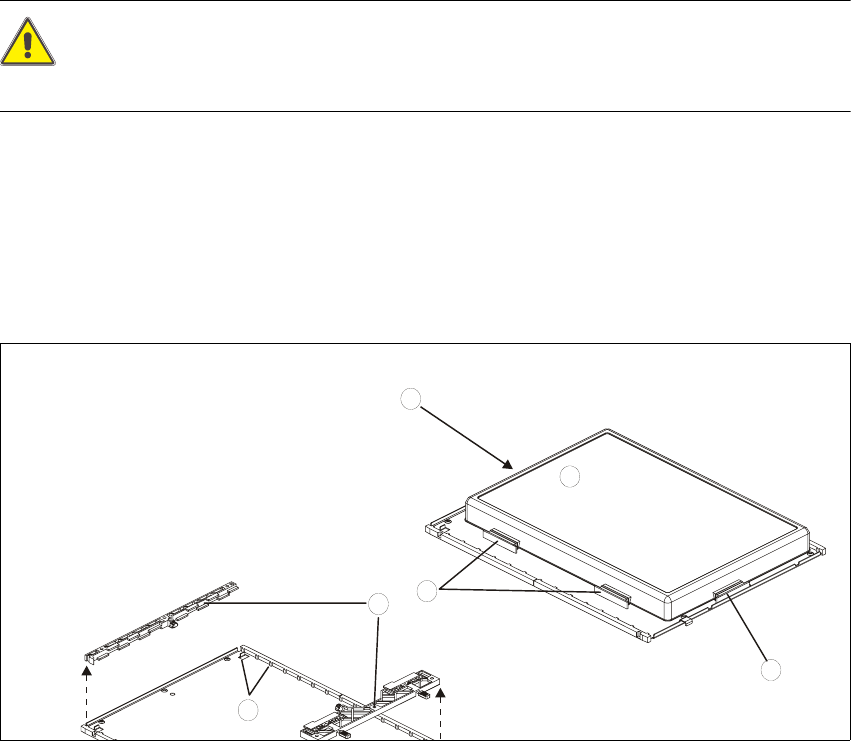

圖 4.2 - 7 卡匣與 WTC( 低元件格盤 )
重點
1WTC XL
2 ㈵殊元件格盤
3 JEDEC 元件格盤的固定片
4 ㈵殊元件格盤的參考側
5 接觸邊緣
6 固定磁鐵
2
3
6
5
6
4
