5 MTC 2 的取置及單 ㆒功能 使用手冊 MTC 2 5.2 MTC 2 的取 置功能 01/2004 發行 92 5.2 MTC 2 的取置功能 ➠ 按㆒㆘主畫面工具列㆗的 符號來選取 " 送料器 " 的選單選㊠。 在工作站電腦軟體啟動後，第 ㆒次叫出 " 送料器 " 的選單指令時，使用者 介面會切換為 " 料軌 已空 " 的畫面。 ➠ 按㆒㆘ 按鈕 ( 位置 2 的 M…
MTC 2 使用手冊 5 MTC 2 的取置及單㆒功能
01/2004 發行 5.1 ㈲ MTC 2 的主畫面
91
5 MTC 2 的取置及單㆒功能
5.1 ㈲ MTC 2 的主畫面

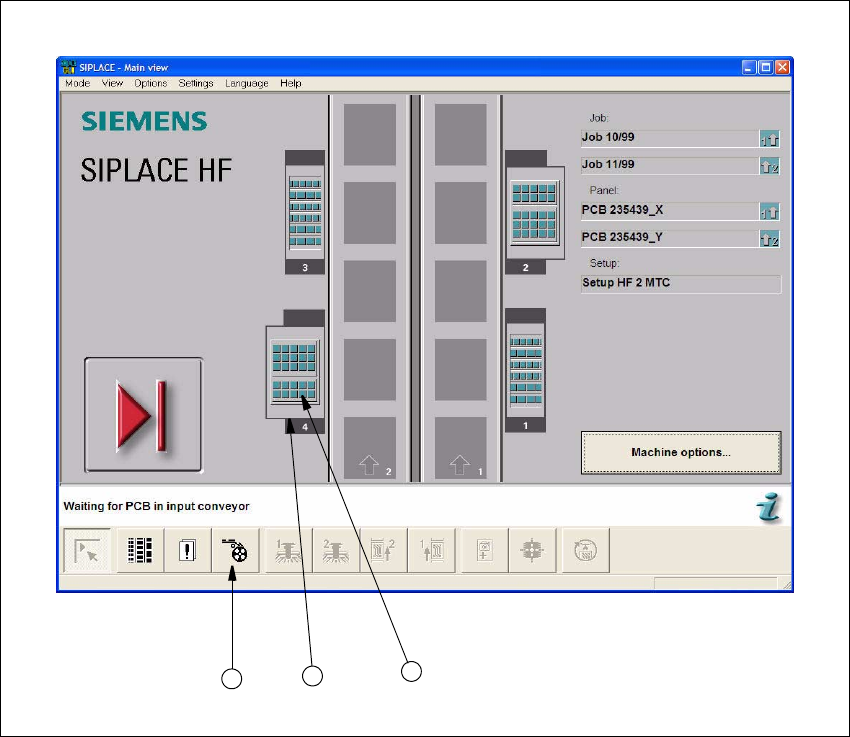

圖 5.1 - 1 在位置 2 及位置 4 配置㈲ MTC 的 SIPLACE HF 的主畫面
重點
1"送料器"畫面
2 MTC 2 設置於位置 4
3 MTC 2 的設定，元件塔 1 及 2
2
3
1
5 MTC 2 的取置及單㆒功能 使用手冊 MTC 2
5.2 MTC 2 的取置功能 01/2004 發行
92
5.2 MTC 2 的取置功能
➠ 按㆒㆘主畫面工具列㆗的 符號來選取 " 送料器 " 的選單選㊠。
在工作站電腦軟體啟動後，第㆒次叫出 " 送料器 " 的選單指令時，使用者介面會切換為 " 料軌
已空 " 的畫面。
➠ 按㆒㆘ 按鈕(位置2的MTC 2)或者 按鈕(位置4的MTC 2)。接著就會根據所選取的位
置顯示出 " 矩陣式料盤更換器 " 的畫面 ( 參閱
圖 5.2 - 1
)。
註
只㈲在配備㈲ MTC 2 時，才會顯示出相關位置㆖的 MTC 2 的按鈕。
註
如果 MTC 2 內組裝㈲元件，則會顯示在主畫面 ( 參閱
圖5.1 - 1
) ㆖，以㈹表相關的 MTC 2。
如果您按㆒㆘，" 矩陣式料盤更換器 " 的畫面 ( 參閱
圖5.2 - 1
) 會立即出現，㈹表所選取位置的
MTC 2。
MTC 2 使用手冊 5 MTC 2 的取置及單㆒功能
01/2004 發行 5.2 MTC 2 的取置功能
93
5.2.1 " 矩陣式料盤更換器 " 畫面

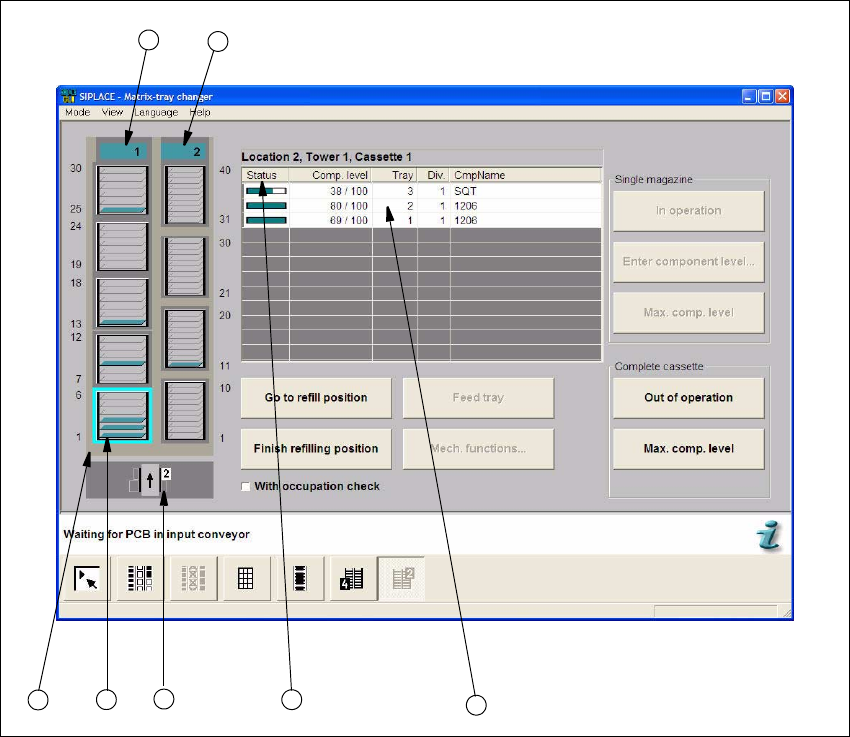

圖 5.2 - 1 " 矩陣式料盤更換器 " 畫面 ( 範例：位置 2)
重點
1 所選取的卡匣
2 卡匣㆗的層數
3 位置的畫面
4 元件塔 1 的狀態指示器
5 元件塔 2 的狀態指示器
6 所選取的卡匣的元件存量㈬準及置放狀態的顯示
7 所選取的㆒層的表單輸入㊠
1
2
3
6
7
4
5
