SIPLACE HF 使用手冊 3 拾取及置放技 術㈾料 軟體版本 SR.504.xx 07/ 2003 ㆗文版 3.3 取置頭 107 3.3.4.3 技術㈾料 光㈻定位，利用 靜止 P&P 元件檢 視攝影機 (Type 22) 50 x 4 0 靜止 P&P 元件 檢視攝影機 (Type 20) 8 x 8 元件的範圍 0603 ㉃ SO 、 PLCC 、 QFP 、 BGA 、㈵殊元件 、 bare di es 、…
3 拾取及置放技術㈾料 SIPLACE HF 使用手冊
3.3 取置頭 軟體版本 SR.504.xx 07/2003 ㆗文版
106
DP 軸會將以光㈻方式定位的元件轉動到想要的取置角度。轉動軸是以步進馬達驅動。馬達軸被設
計成為㆒個套管 (sleeve)。頂端是㆒個光㈻尺可用來進行角度分析，而吸嘴固定裝置則設於底端。
轉動及平移軸的移動順序由控制迴路控制。位置及速度感知器會傳送實際的軸移動值給軸控制裝
置。這個實際值會跟設定值進行比對，並用來決定伺服放大器的力道及速度參數，並據此來執行軸
的移動。
吸嘴㆖的真空值在整個拾取與置放過程㆗會持續受到檢查，以盡可能將取置錯誤率保持到最低。
3
圖 3.3 - 9 功能的說明
SIPLACE HF 使用手冊 3 拾取及置放技術㈾料
軟體版本 SR.504.xx 07/2003 ㆗文版 3.3 取置頭
107
3.3.4.3 技術㈾料

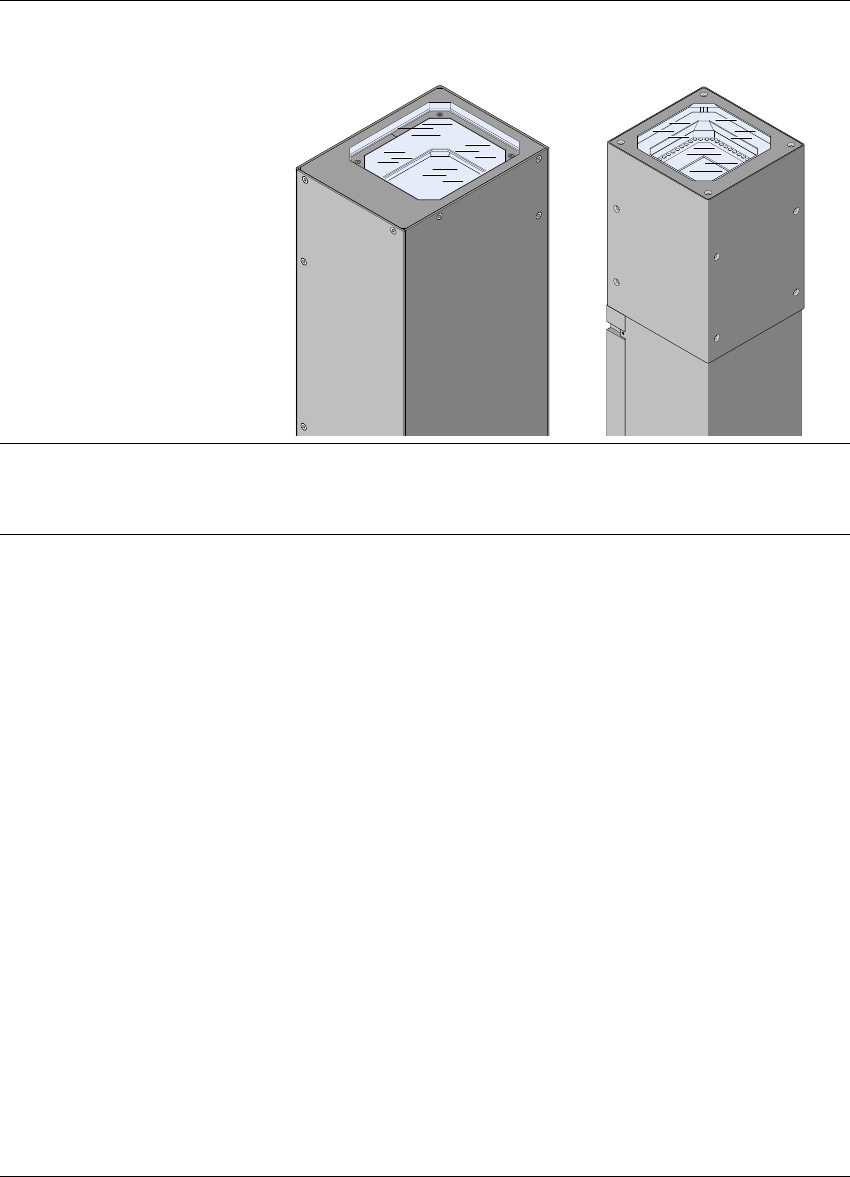

光㈻定位，利用 靜止 P&P 元件檢視攝影機
(Type 22) 50 x 40
靜止 P&P 元件檢視攝影機
(Type 20) 8 x 8
元件的範圍 0603 ㉃ SO、PLCC、QFP、
BGA、㈵殊元件、bare dies、
flip-chips
0201㉃SO、PLCC、QFP、插
座、插頭、BGA、㈵殊元件、
bare dies、flip-chips、屏蔽
元件規格
最大高度
最小零件腳距
最小凸塊間距
最小錫球 / 凸塊 ∅
最小尺寸
最大尺寸
最大重量
25 mm ( 可根據要求調整為更大
的高度 )
0.5 mm
0.56 mm
0.32 mm
1.6 mm x 0.8 mm
50 mm x 40 mm
( 單次測量 )
搭配 2 個吸嘴使用
1.6 mm x 0.8 mm 到
50 mm x 50 mm 或
1.6 mm x 0.8 mm 到
69 mm x 10 mm
搭配 1 個吸嘴使用：
1.6 mm x 0.8 mm 到
85 mm x 85 mm 或
1.6 mm x 0.8 mm 到
125 mm x 10 mm 或
可根據請求供應：
1.6 mm x 0.8 mm 到
200 mm x 125 mm
100 g
25 mm ( 可根據要求調整為更
大的高度 )
0.1 mm
0.14 mm
0.08 mm
0.6 mm x 0.3 mm
8 mm x 8 mm
( 單次測量 )
100 g
3 拾取及置放技術㈾料 SIPLACE HF 使用手冊
3.3 取置頭 軟體版本 SR.504.xx 07/2003 ㆗文版
108
可程式設定的取置力 0.5 N - 15 N 0.5 N - 15 N
吸嘴型式 5 xx ( 標準 )
4 xx + 轉接頭
8 xx + 轉接頭
9 xx + 轉接頭
5 xx ( 標準 )
4 xx + 轉接頭
8 xx + 轉接頭
9 xx + 轉接頭
兩個拾取及取置頭㆖的吸嘴
間隔
70.8 mm 70.8 mm
最大取置速度 3,500 comp/h 3,500 comp/h
X/Y 精確度 ± 35 µ m/4 σ ± 30 µ m/4 σ
角度精確度 0.07°/ 4 σ 0.07°/ 4 σ
