3.4 電氣及空氣連接點
3.4.1 電氣連接點
3
圖 3.4 - 1 取置機㆖的電氣連接點
3
(1) 總電源開關
(2) 電源供應裝置㆖的蓋板
(3) 電源供應裝置
(4) 電纜索頭彎角
(5) 電源線
(T) PCB 輸送方向
3 拾取及置放技術㈾料 SIPLACE HF 使用手冊
3.4 電氣及空氣連接點 軟體版本 SR.504.xx 07/2003 ㆗文版
110
3.4.2 空氣連接點
3
3

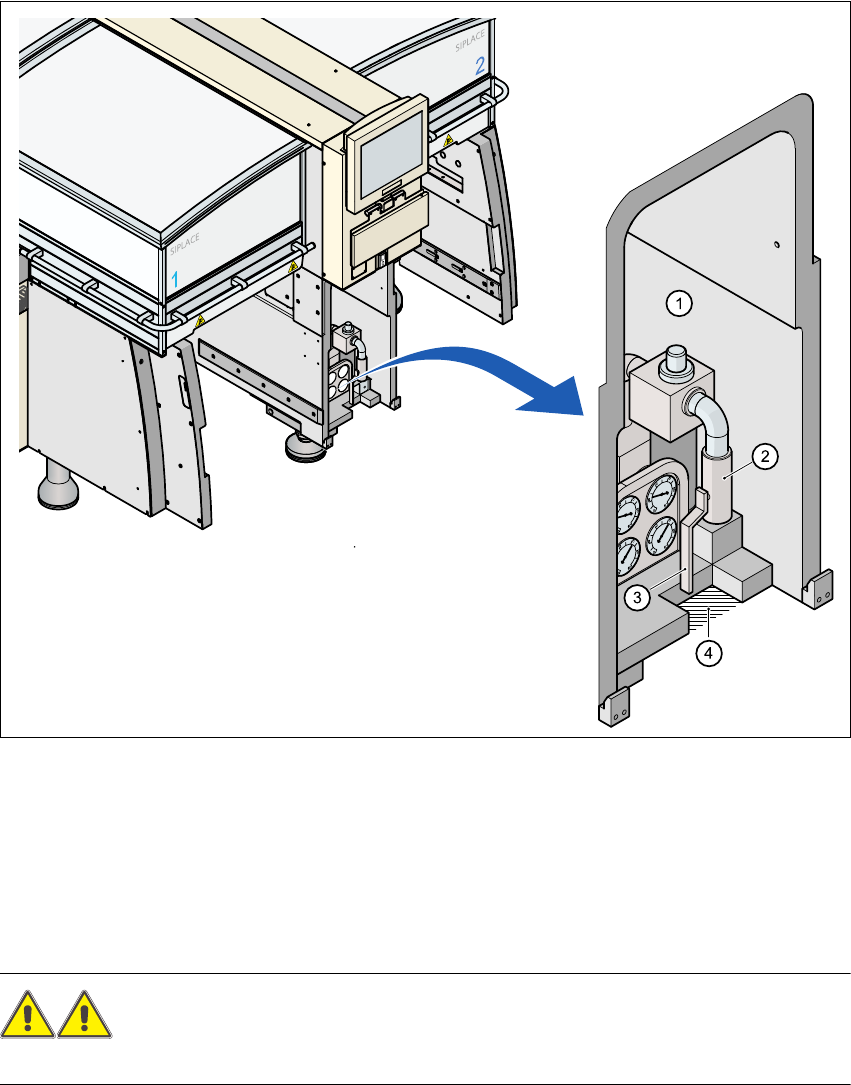

圖 3.4 - 2 取置機㆖的空氣連接點
3
(1) 氣動單元
(2) 連接壓縮空氣軟管的接頭
(3) 停止閥
(4) 空氣軟管凹槽
警告
在壓縮空氣管線內仍㈲壓力存在時，絕對不可拆開管線。否則會㈲受傷的危險。 3
33
3
SIPLACE HF 使用手冊 3 拾取及置放技術㈾料
軟體版本 SR.504.xx 07/2003 ㆗文版 3.5 電氣分類
111
3.5 電氣分類
警告
取置機使用 3 x 204 VAC、3 x 230 VAC、3 x 380 VAC、3 x 400 VAC 或 3 x 415 VAC ± 5%，50/60 Hz 的
主電壓。這表示系統的某些部份可能存在㈲致命的電壓－即使是總開關關閉之後。取置機不正確的
使用，可能會因此而造成㆟員死亡、嚴重傷害或者設備嚴重損壞。 3
33
3
3
電源電壓 3 x 204 VAC ± 5 %；50/60 Hz ( 美國版本 )
3 x 230 VAC ± 5 %; 50/60 Hz
3 x 380 VAC ± 5 %; 50/60 Hz
3 x 400 VAC ± 5 %; 50/60 Hz ( 歐洲 )
3 x 415 VAC ± 5 %; 50/60 Hz
保險絲 3 x 32 A (3 x 204 VAC)
3 x 32 A (3 x 230 VAC)
3 x 16 A (3 x 380 VAC)
3 x 16 A (3 x 400 VAC)
3 x 16 A (3 x 415 VAC)
總連接負荷 11.1 kVA
總功率 6.5 kW
最大耗電設備的額定功率消耗 8.4 A
電力㆗斷 最大 20 msec
