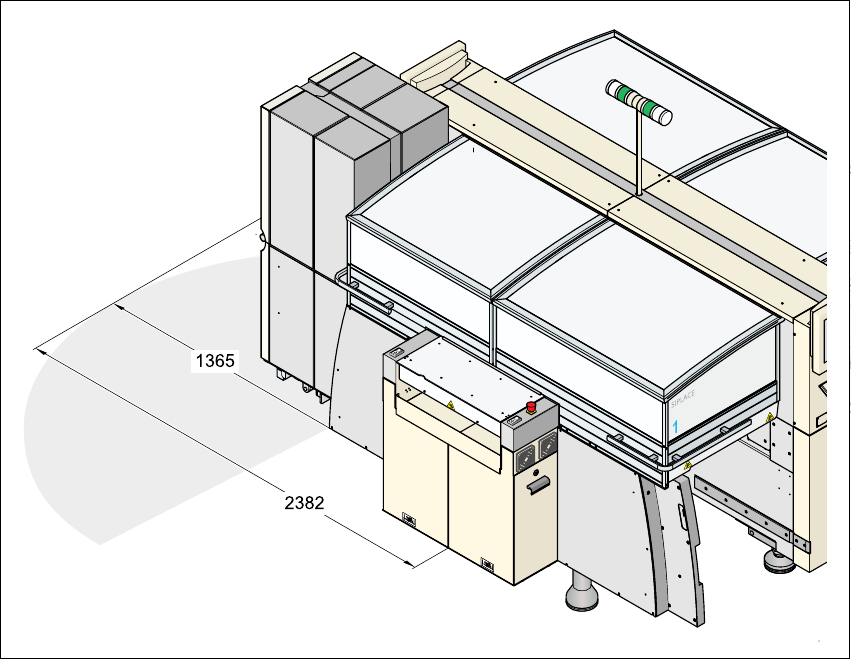

圖 3.7 - 4 MTC 的作業半徑
3 拾取及置放技術㈾料 SIPLACE HF 使用手冊
3.8 控制裝置 軟體版本 SR.504.xx 07/2003 ㆗文版
118
3.8 控制裝置
3.8.1 控制裝置與顯示裝置
3

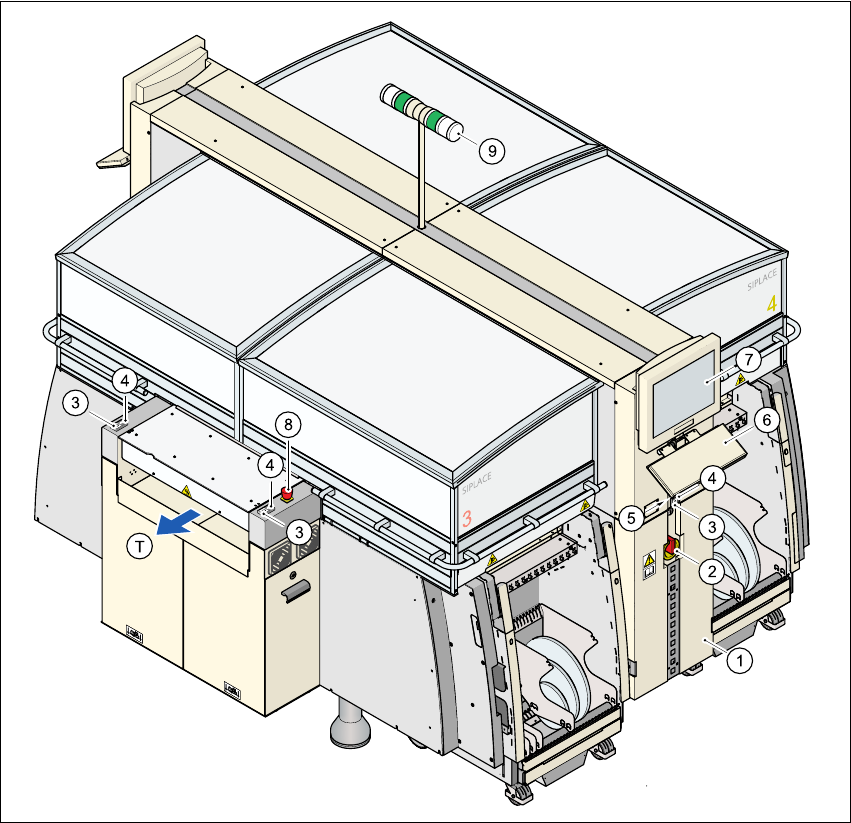

圖 3.8 - 1 控制裝置與顯示裝置
3
(1)電源供應裝置側的操作面板 (2) 總電源開關
(3) 停止鈕 ( 黑色 )(4)起動鈕 ( 白色 )
(5) 元件計數器 (6) 鍵盤
(7) LCD 觸控式螢幕 (8) 緊急停機鈕
(9) 指示燈 (T) PCB 輸送方向
SIPLACE HF 使用手冊 3 拾取及置放技術㈾料
軟體版本 SR.504.xx 07/2003 ㆗文版 3.8 控制裝置
119
3.8.2 說明
只要身高滿 1.60 m 的㆟員都可以操作得到所㈲的控制開關。 3
33
3
總電源開關 3
33
3
總電源開關用來開啟或關閉取置機的電源。 3
33
3
警告
即使是在總電源開關關閉後，取置機內部某些部份可能仍含㈲致命的電壓。 3
33
3
停止鈕 3
33
3
這個按鈕可用來停止取置機。 3
33
3
起動鈕 3
33
3
這個鈕在電源開啟後或者故障解除後，可用來起動取置機。 3
33
3
緊急停機鈕 3
33
3
緊急停機按鈕在按㆘後會鎖定在按㆘的位置。此時懸臂軸、料站台車、輸送帶以及廢料帶裁斷裝置
的電源都會㆗斷，並且取置頭的星形軸的電壓會降低。必須轉動按鈕才能解除鎖定的狀態。 3
33
3
元件計數器 3
33
3
元件計數器會顯示處理過的元件的數量。 3
33
3
LCD 觸控式螢幕 3
33
3
取置機的兩側都設㈲內含觸摸敏感介面的平面 LCD ㈼視器 ( 觸控式螢幕 )。螢幕解析度為 1024 x 768
畫素。螢幕安裝在機架㆖。它可以拉出並轉向㆒個角度。 3
33
3
鍵盤 3
33
3
折疊式鍵盤設於㈼視器㆘方。 3
33
3
