SIPLACE HF 使用手冊 3 拾取及置放技 術㈾料 軟體版本 SR.504.xx 07/ 2003 ㆗文版 3.8 控制裝置 121 3.8.3. 1 取置機操 作面板㆖的控 制裝置 這兩個操作面板具 ㈲完全相同控制 功能。 3 3 3 3 ㈼視器、鍵盤、起動 及停止鈕 3 3 3 3 取置機的兩側都設 ㈲㈼視器以及鍵 盤。這些設 備的設置，可 以讓任何身高 滿 1 60 cm 的㆟員都 可以 舒㊜且㈲效的進行 工作。 3 3 3…
3 拾取及置放技術㈾料 SIPLACE HF 使用手冊
3.8 控制裝置 軟體版本 SR.504.xx 07/2003 ㆗文版
120
指示燈 3
33
3
指示燈的顏色依序為白色－綠色－白色。這些指示燈可以顯示取置機的操作狀態以及故障。 3
33
3
元件條碼閱讀機 3
33
3
在㆗間控制台的㆒側，㈲㆒個托架用來固定 Datalogic DL 910 元件條碼閱讀機。元件條碼閱讀機可
以幫助進行快速且可靠的元件組裝與補充。 3
33
3
3
33
3
3
33
3
3.8.3 控制裝置的㆟體工㈻安排
第 118 頁圖 3.8 - 1 顯示出控制開關位置的簡圖。這些控制開關並且再區分為㆘列組群： 3
33
3
㆗央控制台㊨側 ( 氣動單元 ) 的操作面板㆖，設㈲： 3
33
3
－ LCD 觸控式螢幕
－ 鍵盤附軌跡球
－ 起動鈕、停止鈕
㆗央控制台㊧側 ( 電源供應裝置 ) 的操作面板㆖，設㈲： 3
33
3
－ LCD 觸控式螢幕
－ 鍵盤附軌跡球
－ 元件計數器
－ 起動鈕
－ 停止鈕
－ 總電源開關
PCB 輸送帶的輸入 / 輸出側，設㈲： 3
33
3
－ 緊急停機按鈕
－ 起動鈕、停止鈕
SIPLACE HF 使用手冊 3 拾取及置放技術㈾料
軟體版本 SR.504.xx 07/2003 ㆗文版 3.8 控制裝置
121
3.8.3.1 取置機操作面板㆖的控制裝置
這兩個操作面板具㈲完全相同控制功能。 3
33
3
㈼視器、鍵盤、起動及停止鈕 3
33
3
取置機的兩側都設㈲㈼視器以及鍵盤。這些設備的設置，可以讓任何身高滿 160 cm 的㆟員都可以
舒㊜且㈲效的進行工作。 3
33
3
起動及停止鈕都設在鍵盤的㆘方。螢幕㆖的對話框會偶而提醒您利用這兩個按鈕採取㈵定的動作，
而按鈕的安排也可以讓您方便使用，或者進行互動控制。 3
33
3
總電源開關 3
33
3
總電源開關是電源模組的㆒部份。從 PCB 輸送帶的方向看，它是位於㊧側操作面板㆖。 因為只㈲
在進行維修及預防保養工作時才會用到，這個開關並不經常用到。 3
33
3
3
33
3
3
33
3
3.8.3.2 取置機輸出 / 入側的控制開關
設置在取置機輸入側與輸出側的控制裝置具㈲完全相同控制功能。 3
33
3
緊急停機按鈕、起動及停止鈕 3
33
3
PCB 輸送帶的輸入及輸出端都設㈲ 1 個緊急停機按鈕以及 2 個起動及停止鈕。這樣的安排目的在於
不論從任何位置都可以快速而方便的找到緊急停機按鈕。 3
33
3
另外，在進行預防保養、維修及設定工作時，可以無阻礙的檢視取置頭及取置區也是相當重要的，
以方便檢查在機器內部所進行的所㈲作業。而且在測試階段或者在起動單㆒功能 ( 例如 ) 時，這也
尤其重要的。 3
33
3
3 拾取及置放技術㈾料 SIPLACE HF 使用手冊
3.9 懸臂 軟體版本 SR.504.xx 07/2003 ㆗文版
122
3.9 懸臂
3.9.1 懸臂的位置
3

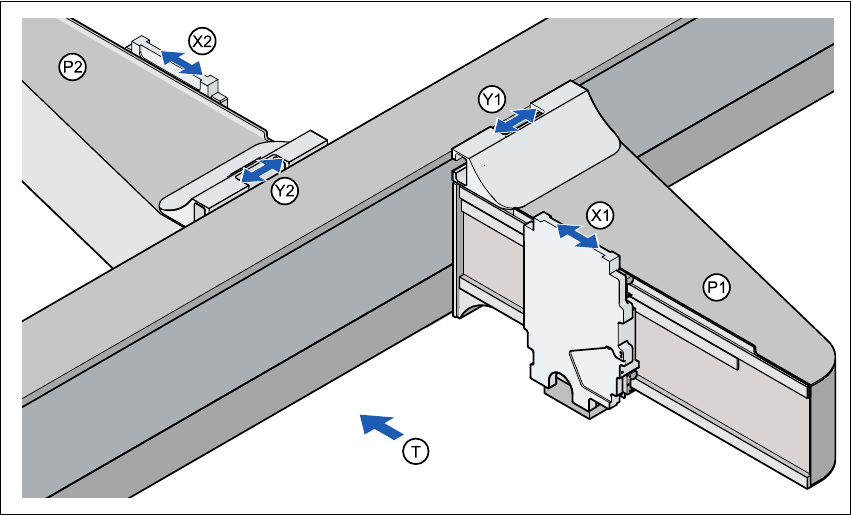

圖 3.9 - 1 懸臂的位置
3
P1懸臂1 3
33
3
X1 X 軸，懸臂 1 3
33
3
Y1 Y 軸，懸臂 1 3
33
3
P2 懸臂 2 3
33
3
X2 X 軸，懸臂 2 3
33
3
Y2 Y 軸，懸臂 2 3
33
3
(T) PCB 輸送方向 3
33
3
3
33
3
懸臂系統包括 2 個功能組 3
33
3
－ X 軸及
－ Y 軸
3
33
3
