SIPLACE HF 使用手冊 4 組立與啟用 軟體版本 SR.504.xx 07/ 2003 ㆗文版 4.2 取置系統的尺寸 141 4.2. 2 P CB 輸送帶㊨側與機器㆗央之間的距離 4.2.2. 1 單㆒輸送 帶 4 圖 4.2 - 4 PCB 輸送帶㊨側與機器㆗ 央之間的距離 ( 單位為 毫米 )( 單㆒輸送帶 ) 4 M 機器㆗央 TP C B 輸送方向 4
4 組立與啟用 SIPLACE HF 使用手冊
4.2 取置系統的尺寸 軟體版本 SR.504.xx 07/2003 ㆗文版
140
4.2.1 機器腳架間隙
4

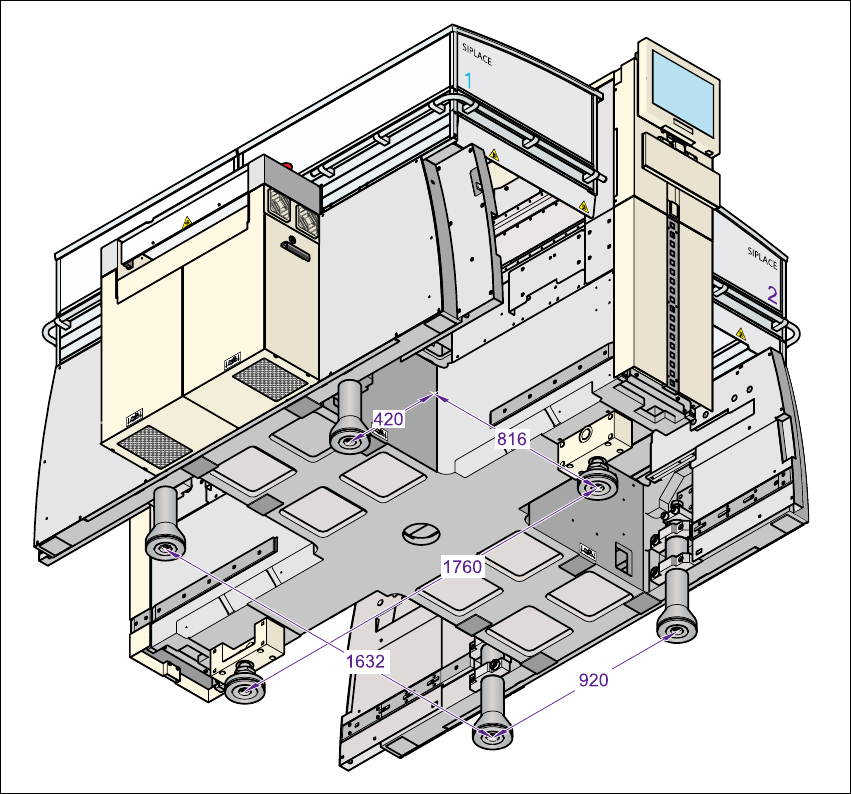

圖 4.2 - 3 機器腳架間隙 ( 單位為毫米 )
4
44
4
SIPLACE HF 使用手冊 4 組立與啟用
軟體版本 SR.504.xx 07/2003 ㆗文版 4.2 取置系統的尺寸
141
4.2.2 PCB 輸送帶㊨側與機器㆗央之間的距離
4.2.2.1 單㆒輸送帶
4
圖 4.2 - 4 PCB 輸送帶㊨側與機器㆗央之間的距離 ( 單位為毫米 )( 單㆒輸送帶 )
4
M 機器㆗央
TPCB輸送方向
4
4 組立與啟用 SIPLACE HF 使用手冊
4.2 取置系統的尺寸 軟體版本 SR.504.xx 07/2003 ㆗文版
142
4.2.2.2 雙輸送帶
4
圖 4.2 - 5 PCB 輸送帶㊨側與機器㆗央之間的距離 ( 單位為毫米 )( 雙輸送帶 )
M 機器㆗央
TPCB輸送方向
4
44
4
