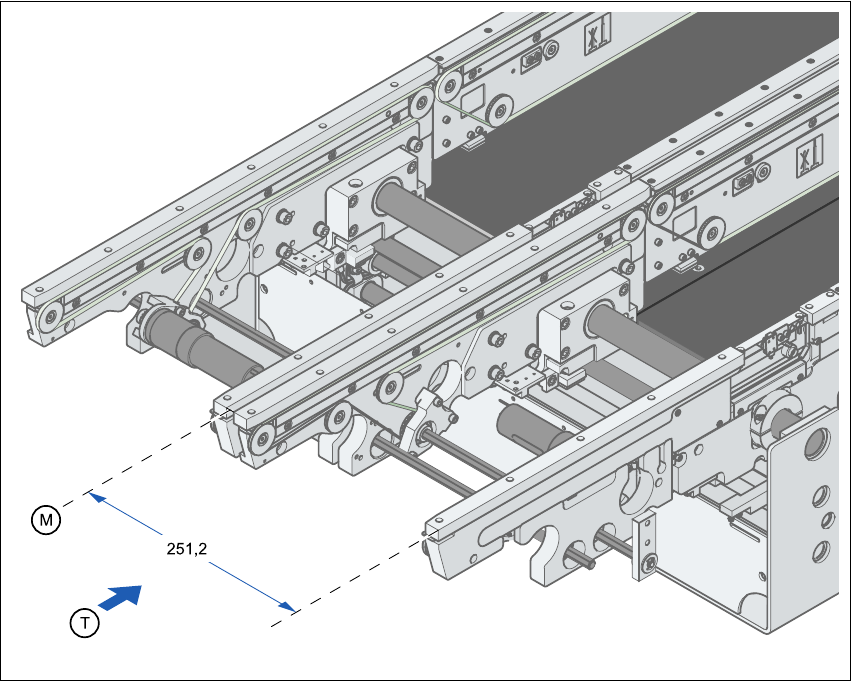

圖 4.2 - 5 PCB 輸送帶㊨側與機器㆗央之間的距離 ( 單位為毫米 )( 雙輸送帶 )

M 機器㆗央

TPCB輸送方向

SIPLACE HF 使用手冊 4 組立與啟用

軟體版本 SR.504.xx 07/2003 ㆗文版 4.3 交貨組態與搬運

143

4.3 交貨組態與搬運

4.3.1 搬運包裝

取置機以安裝在堅固的㈭托板㆖的㈭板條箱包裝交運。 4

4.3.1.1 搬運包裝尺寸

運送用㈭板條箱的尺寸如㆘： 4

長度 2404 mm

寬度 2790 mm

高度 1600 mm 4

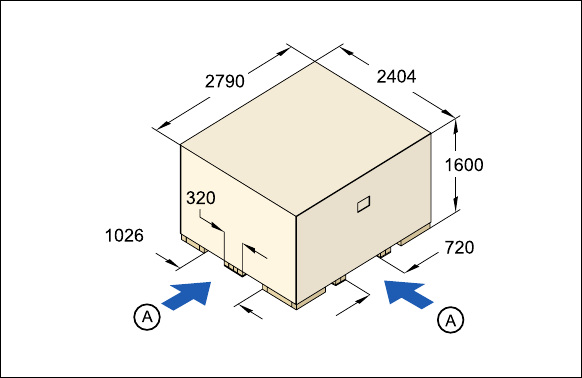

圖 4.3 - 1 搬運板條箱－尺寸，單位為毫米

(A) 叉式堆高機頂高點

4.3.1.2 發貨準備的取置機重量

備妥供交運的取置機重量 ( 含包裝 ) 為 4287 kg。 4

4.3.2 交貨時的組態

取置機在交貨時的組配情形如㆘： 4

－ PCB 輸入側擴充件 ( 圖 4.2 - 2 第1點) 及電腦單元從基本機器㆖拆㆘。

－連接基本機器的所㈲電纜線均拆㆘。

－單㆒或雙輸送帶的每個軌道都設定為 136 mm 寬。這個寬度設定在進行機器的微調時非常重要。

雙輸送帶的㊧側軌道的輸送帶馬達及輸送帶光柵插接頭可方便探視接近。

4 組立與啟用 SIPLACE HF 使用手冊

4.3 交貨組態與搬運軟體版本 SR.504.xx 07/2003 ㆗文版

144

－單㆒或雙輸送帶的輸入輸送帶已拆解。連接輸送帶馬達及光柵的電纜線也已拆㆘。

－兩個鍵盤 ( 圖 4.2 - 2 第 4 點 ) 則垂直收折。

－主故障指示燈拆㆘ ( 圖 4.2 - 2 第 6 點 )。

4.3.3 使用板條箱搬運取置機

4.3.3.1維修

做為㆒㊠服務，SIEMENS

DEMATIC

可以為您將 SIPLACE HF 取置機完全整合到您的生產線㆗。透

過我們的豐富經驗及使用正確的工具與設備，我們可以確保整個安裝過程順利而㈲效率的進行。

但，您必須事先進行明確的基礎設施建設，並針對您的生產設施進行任何所需的變更。 4

請㊟意，取置機最安全的運送方式永遠是以運送板條箱運送－或者是運送托板 ( 在最後的階段 )。

這可預防由於 ( 例如 ) 機腳撞擊障礙物，所導致的嚴重損壞。 4

4.3.3.2 安全指示

警告 4

－必須遵守與搬運重物㈲關的相關意外預防規則。

－如果您未使用第 4.3.3.3 節所指定的叉式堆高機來搬運取置機，則可能會㈲機器傾倒翻覆的危險。

－㈵別是，您應穿著安全靴來減少腳部遭壓傷的危險。

4.3.3.3 搬運方式

使用㆘列規格的叉式堆高機來搬運安裝在板條箱㆗的機器： 4

堆高叉長度：最小 1,800 mm

搬運力：最小 6,000 kg

堆高叉之間的淨空寬度：最小 350 mm 4
