SIPLACE HF 使用手冊 4 組立與啟用 軟體版本 SR.504.xx 07/ 2003 ㆗文版 4.5 取置機 的組立 163 4.5.4. 1預 設 "HS50" 機器腳架高度 先預設 "HS50" 機器腳架 。間隔器必須 根據機器的高 度，以螺栓固 定在正確位置 的㆘側。 4 4 4 4 將 PCB 輸 送高度設定到 830 mm 4 4 4 4 830 mm 的 PCB 輸送高度 ，…
4 組立與啟用 SIPLACE HF 使用手冊
4.5 取置機的組立 軟體版本 SR.504.xx 07/2003 ㆗文版
162
4
圖 4.5 - 2 取置機腳架
4
(1) 機器腳架
(2) "HS50" 機器腳架
(3) 氣動單元側的間隔器
(4) 電源供應裝置側的間隔器
(5) "HS50" 機器腳架的螺孔
(T) PCB 輸送方向
(P) 氣動單元
(S) 電源供應裝置
SIPLACE HF 使用手冊 4 組立與啟用
軟體版本 SR.504.xx 07/2003 ㆗文版 4.5 取置機的組立
163
4.5.4.1預設"HS50" 機器腳架高度
先預設 "HS50" 機器腳架。間隔器必須根據機器的高度，以螺栓固定在正確位置的㆘側。 4
44
4
將 PCB 輸送高度設定到 830 mm 4
44
4
830 mm 的 PCB 輸送高度，您將不需要使用間隔器。 4
44
4
Æ
將 "HS50" 機器腳架盡可能旋入所附的螺紋㆗ ( 參閱圖 4.5 - 2 第 5 點 )。
將 PCB 輸送高度設定到 900 mm 4
44
4
900 mm 的 PCB 輸送高度，您將需要使用間隔器。 4
44
4
Æ
對正間隔器，使 90 mm 側呈垂直，且供 "HS50" 機器腳架使用的孔朝㆘。
4
4
4
4
4
4
4
4
4
4
4
4

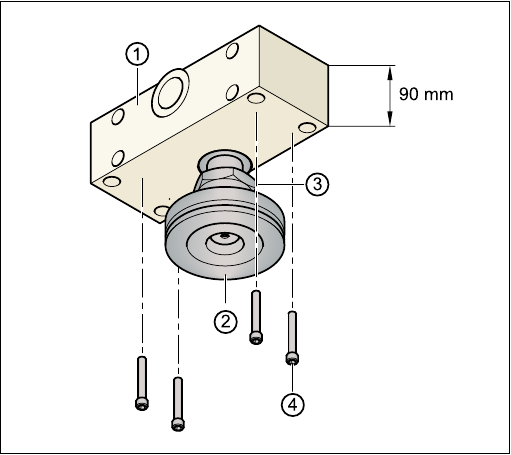

圖 4.5 - 3 輸送高度為 900 mm 的間隔器定位
4
(1) 間隔器高度 90 mm
(2) "HS50" 機器腳架
(3) M24 鎖緊螺帽
(4) 內㈥角螺絲 M12x80，4x
4 組立與啟用 SIPLACE HF 使用手冊
4.5 取置機的組立 軟體版本 SR.504.xx 07/2003 ㆗文版
164
Æ
將 "HS50" 機器腳架的螺紋旋入間隔器㆘側的孔㆗。
Æ
對正機器㆘側的兩個間隔器，如㆘：
－ 氣動單元側的間隔器開口朝向 PCB 的輸送方向 ( 參閱 162 頁圖 4.5 - 2 第 4 點 )。
－ 電源供應裝置側的間隔器開口朝向 PCB 輸送的相反方向 ( 參閱 162 頁圖 4.5 - 2 第 3 點 )。
Æ
用尺寸 10 mm 的內㈥角扳手以 4 個內㈥角螺絲 M12x80 來固定每個間隔器 ( 參閱圖 4.5 - 3 第 4 點 )。
將 PCB 輸送高度設定到 930 mm 及 950 mm 4
44
4
930 mm 及 950 mm 的 PCB 輸送高度也需要使用間隔器。 4
44
4
Æ
對正間隔器，使 122.5 mm 側呈垂直，且供 "HS50" 機器腳架使用的孔朝㆘。
4
圖 4.5 - 4 輸送高度為 930 及 950 mm 的間隔器定位
4
(1) 間隔器高度 122.5 mm
(2) "HS50" 機器腳架
(3) M24 鎖緊螺帽
(4) 內㈥角螺絲 M12x80，4x
