4.5.5 在機架㆖安裝擴充件

4.5.5.1在PCB 輸入側安裝擴充件

在取置機交貨時，PCB 輸入側的擴充件及 PCB 輸入輸送帶均已拆㆘。將擴充件安裝到 PCB 輸入側

的程序如㆘： 4

－裝設輸入輸送帶參閱 168 頁第 4.5.6 節

－在 PCB 輸入側安裝擴充件參閱 170 頁第 4.5.7 節

－安裝電腦單元參閱 173 頁第 4.5.8 節

－裝設主故障指示燈參閱 184 頁第 4.5.12 節

－將取置機整合到生產線㆗ 參閱 184 頁第 4.5.13 節

－進行取置機最終調整參閱 188 頁第 4.5.14 節

4.5.5.2 在 PCB 輸出側安裝擴充件

如果 PCB 輸出側的擴充件也已拆㆘ ( 以方便運送 )，您也必須在將機器整合到生產線之前進行㆘列

步驟 ( 參閱 184 頁第 4.5.13 節 )： 4

－裝設輸出輸送帶參閱 177 頁第 4.5.9 節

－在 PCB 輸出側安裝擴充件參閱 179 頁第 4.5.10 節

－安裝軸裝置參閱 182 頁第 4.5.11 節

－裝設主故障指示燈參閱 184 頁第 4.5.12 節

4 組立與啟用 SIPLACE HF 使用手冊

4.5 取置機的組立軟體版本 SR.504.xx 07/2003 ㆗文版

168

4.5.6 裝設輸入輸送帶

4.5.6.1工具

－內㈥角扳手，DIN 911，組

－ Phillips 螺絲起子，尺寸 1

4.5.6.2 機組件

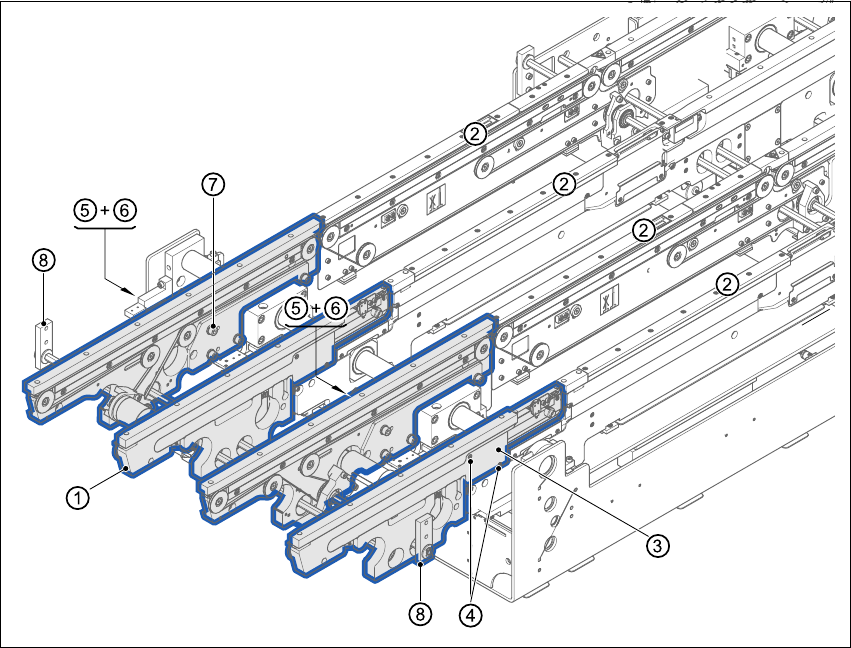

圖 4.5 - 6 輸入輸送帶－雙輸送帶

(1) 輸入輸送帶，面板

(2) 處理輸送帶 1，面板

(3) 纜線蓋板，20 x 200

(4) 埋頭螺絲，ISO 7046，M3x6，每個纜線蓋板 2 個

(5) 纜線蓋板，20 x 310

(6) ㈩字槽螺絲，DIN 912，M3x5，每個纜線蓋板 1 個

(7) ㈩字槽螺絲，DIN 912，M6x16 及墊片，每個面板 4 個

(8) ㈥角軸導件

SIPLACE HF 使用手冊 4 組立與啟用

軟體版本 SR.504.xx 07/2003 ㆗文版 4.5 取置機的組立

169

從輸出輸送帶的面板㆖ ( 圖 4.5 - 6 第1㊠) 拆㆘纜線蓋板 ( 圖 4.5 - 6 第 3、5 ㊠ )。

小心將面板 ( 圖 4.5 - 6 第1㊠) 放在處理輸送帶的面板 ( 圖 4.5 - 6 第 2 ㊠ ) ㆖。

㊟意 4

小心不要割破任何光柵或驅動馬達的纜線。

將每個面板用 4 個㈩字槽螺絲 M6x16 及所屬的墊片 ( 圖 4.5 - 6 第 7 ㊠ ) 固定。

將電源線連接到光柵及驅動馬達㆖。

將纜線蓋板固定在正確位置 ( 圖 4.5 - 6 第 3 及 5 ㊠ )。
