SIPLACE HF 使用手冊 4 組立與啟用軟體版本 SR.504.xx 07/ 2003 ㆗文版 4.5 取置機的組立 179 4.5. 1 0 在 PCB 輸出側安裝擴充件 4.5. 1 0. 1工具－內㈥角扳手， DIN 9 11，組－機器鑰匙 4.5. 1 0.2 機組件 4 圖 4.5 - 1 2 在 PCB 輸出側安裝擴充件 ( 1 ) 擴充件 (2) 門板 (3) ㈩字槽螺絲， DIN 9 1 2 ，…

4 組立與啟用 SIPLACE HF 使用手冊

4.5 取置機的組立軟體版本 SR.504.xx 07/2003 ㆗文版

178

從輸出輸送帶的面板㆖ ( 圖 4.5 - 11 第1㊠) 拆㆘纜線蓋板 ( 圖 4.5 - 11 第 3、5 ㊠ )。

小心將面板 ( 圖 4.5 - 11 第1㊠) 放在處理輸送帶的面板 ( 圖 4.5 - 11 第 2 ㊠ ) ㆖。

㊟意 4

小心不要割破任何光柵或驅動馬達的纜線。

將每個面板用 4 個㈩字槽螺絲 M6x16 及所屬的墊片 ( 圖 4.5 - 11 第 7 ㊠ ) 固定。

將電源線連接到光柵及驅動馬達㆖。

將纜線蓋板固定在正確位置 ( 圖 4.5 - 11 第 3 及 5 ㊠ )。

SIPLACE HF 使用手冊 4 組立與啟用

軟體版本 SR.504.xx 07/2003 ㆗文版 4.5 取置機的組立

179

4.5.10 在 PCB 輸出側安裝擴充件

4.5.10.1工具

－內㈥角扳手，DIN 911，組

－機器鑰匙

4.5.10.2 機組件

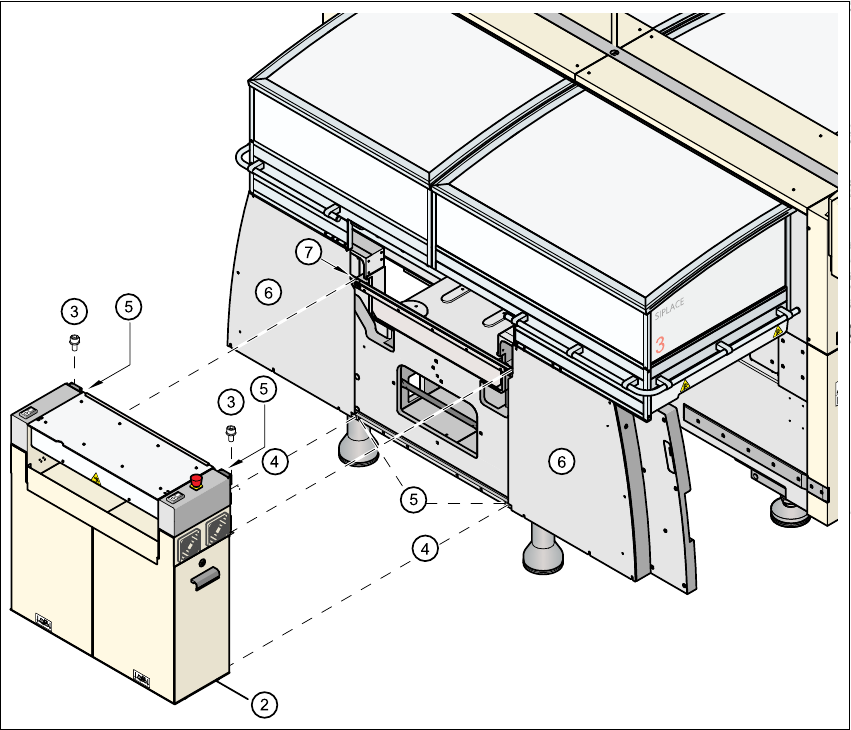

圖 4.5 - 12 在 PCB 輸出側安裝擴充件

(1) 擴充件

(2) 門板

(3) ㈩字槽螺絲，DIN 912，M6x16 及墊片

(4) ㈩字槽螺絲，DIN 912，M6x16 及墊片

(5) 接㆞線

(6) 護蓋

(7) 抽屜軌條

4 組立與啟用 SIPLACE HF 使用手冊

4.5 取置機的組立軟體版本 SR.504.xx 07/2003 ㆗文版

180

拆㆘兩個蓋板 ( 圖 4.5 - 12 第 6 ㊠ )。

㊟意 4

不要直接轉開 3 個底部螺絲。應稍微放鬆，使蓋板不會掉落。

拆開蓋板㆖的接㆞線。

從擴充件㆖ ( 第1㊠) 拆㆘兩個門板 ( 圖 4.5 - 12 第 2 ㊠ )。

請㊟意： 4

為避免損壞，建議您應㈲第㆓個㆟㈿助組裝擴充件。

提起擴充件 ( 圖4.5 - 12 第1㊠) 頂住機架並保持在定位㆖，使兩個組裝托架落在組裝軌架㆖ ( 圖 4.5 -

12 第 7 ㊠ )。

㊟意 4

確定擴充件沒㈲撞到 PCB 輸送帶的㈥角軸而讓它彎曲。

用 4 個㈩字槽螺絲 M6x16 及墊片來固定擴充件。

4.5.10.3 固定㈥角軸導件

在單㆒輸送帶方面，用兩個㈩字槽螺絲M6x16及墊片將㈥角軸的㆒個導件(圖4.5 - 11第8㊠)固定到

擴充件㆖。

在雙輸送帶方面，用兩個㈩字槽螺絲M6x16及墊片將㈥角軸的兩個導件(圖4.5 - 11第8㊠)固定到擴

充件㆖。
