SIPLACE HF 使用手冊 4 組立與啟用

軟體版本 SR.504.xx 07/2003 ㆗文版 4.5 取置機的組立

187

4.5.13.3 取置機對齊生產線

用堆高叉將取置機置於生產線㆗的可用位置。

㊟意 4

慢慢降㆘取置機。應㈲第㆓㆟負責㈼看㆘方，以確保所㈲機器腳架同時接觸到㆞板。如果㆒

側的機器腳架重重的落到㆞板㆖，緊固件可能會損壞。

4.5.13.4 取置機對齊氣墊搬運系統

將氣墊搬運系統的 4 個氣墊置於機架㆘方。

升高取置機並將它對齊生產線。

檢查與鄰近取置機的 PCB 輸送帶系統之間的距離。應介於 1 mm 到 3 mm 之間。

降㆘取置機。

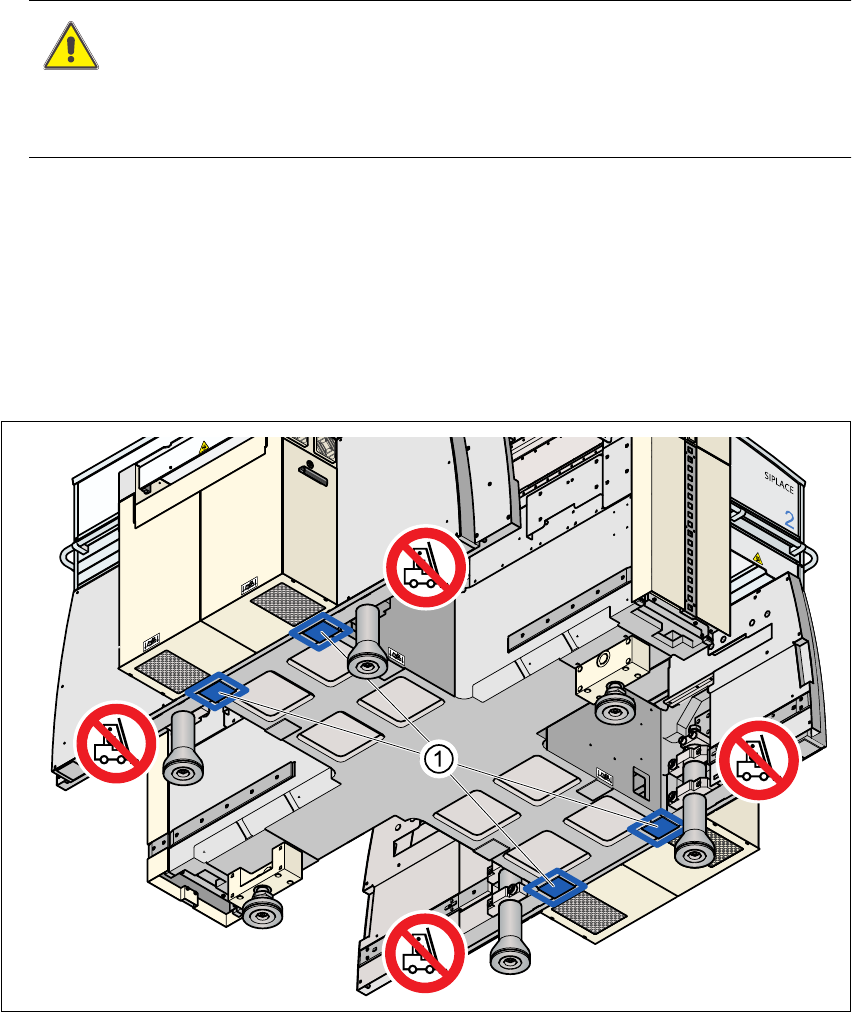

圖 4.5 - 16 氣墊搬運系統的接觸位置

(1) 氣墊搬運系統的接觸面

4 組立與啟用 SIPLACE HF 使用手冊

4.5 取置機的組立軟體版本 SR.504.xx 07/2003 ㆗文版

188

4.5.14 進行取置機最終調整

將取置機的㈬平儀以X及Y軸的方向，置於取置區1的PCB輸送帶面板㆖(參閱圖4.5 - 17)。PCB輸送

帶寬度已預設為 136 mm。

請㊟意： 4

在雙輸送帶方面，只將㈬平儀放在機器的外側面板㆖來進行 X 方向的調整。

測量 PCB 輸送帶㆖緣與㆞板之間的距離。這個距離應為 800 mm、900 mm、930 mm 或 950 mm。

圖 4.5 - 17 在 X 與 Y 軸方向㆖調整取置機

用開口扳手來調整㈥角頭螺絲M24x80(圖4.5 - 18第1㊠)，使機器的㈬平儀在所需的PCB輸送高度㆖

不會偏離零點。

SIPLACE HF 使用手冊 4 組立與啟用

軟體版本 SR.504.xx 07/2003 ㆗文版 4.5 取置機的組立

189

註 4

如果機器的 PCB 輸送高度設定為 830 mm，且料站台車靠接單元安裝在前部位置 ( 參閱圖 4.5 - 20)，

則㈥角頭螺絲 M24 x 80 ( 圖 4.5 - 20 第1㊠) 會被料站台車靠接單元的氣壓筒空氣連接管線 ( 圖 4.5 -

20 第 3 ㊠ ) 遮蔽。 4

因此，您必須拆㆘空氣連接管線 ( 圖 4.5 - 20 第 4 ㊠ ) 才能進行調整。

圖 4.5 - 18 調整機器腳架高度

(1) 高度調整用㈥角頭螺絲 M24x80

(2) 機器腳架

(3) 夾鉗
