SIPLACE HF 使用手冊 4 組立與啟用 軟體版本 SR.504.xx 07/ 2003 ㆗文版 4.6 將料站台車調整到 PCB 輸送高度 195 4.6.3.2 降低料站台車高 度 針對這㊠工作，您需 要另外兩個 ㆟來幫忙將標 示銷壓入，以 容許台車㆖部 降㆘。 4 4 4 4 ㊟意 4 4 4 4 不要用手指來將標 示銷壓回開孔 ㆗。請使用平 頭的物品 ( 例如螺絲起子或 者直尺 ) ，否則您的指尖 可能會受傷。 Æ 將台車…
4 組立與啟用 SIPLACE HF 使用手冊
4.6 將料站台車調整到 PCB 輸送高度 軟體版本 SR.504.xx 07/2003 ㆗文版
194
4.6.3 變更料站台車高度
警告 4
44
4
吊離料站台車台面㆖的所㈲送料器。
Æ
將起吊裝置的吊勾裝到環首螺栓㆖ ( 第1㊠)。
Æ
鬆開 4 個凸緣螺栓 ( 第 2 ㊠ )
4
圖 4.6 - 2 環首螺栓與凸緣螺栓的位置
4
(1) 環首螺栓用 M12 螺孔
(2) 凸緣螺栓 M6 x 12，4x
4.6.3.1 增加料站台車高度
Æ
吊升料站台車㆖部直到想要的高度標示銷被推出為止。
Æ
慢慢鬆開吊升裝置的纜索直到台車㆖部落在銷㆖為止。
Æ
鎖緊 4 個凸緣螺栓。
Æ
將環首螺栓鎖入料站台的表面。
SIPLACE HF 使用手冊 4 組立與啟用
軟體版本 SR.504.xx 07/2003 ㆗文版 4.6 將料站台車調整到 PCB 輸送高度
195
4.6.3.2 降低料站台車高度
針對這㊠工作，您需要另外兩個㆟來幫忙將標示銷壓入，以容許台車㆖部降㆘。 4
44
4
㊟意 4
44
4
不要用手指來將標示銷壓回開孔㆗。請使用平頭的物品 ( 例如螺絲起子或者直尺 )，否則您的指尖
可能會受傷。
Æ
將台車㆖部降㆘到所需的高度。
Æ
檢查㆖部是否落在標示銷㆖。
Æ
鎖緊 4 個凸緣螺栓。
Æ
將環首螺栓從料站台車台面㆖拆㆘。
4 組立與啟用 SIPLACE HF 使用手冊
4.7 拆卸 / 安裝料站台車靠接單元 軟體版本 SR.504.xx 07/2003 ㆗文版
196
4.7 拆卸 / 安裝料站台車靠接單元
4

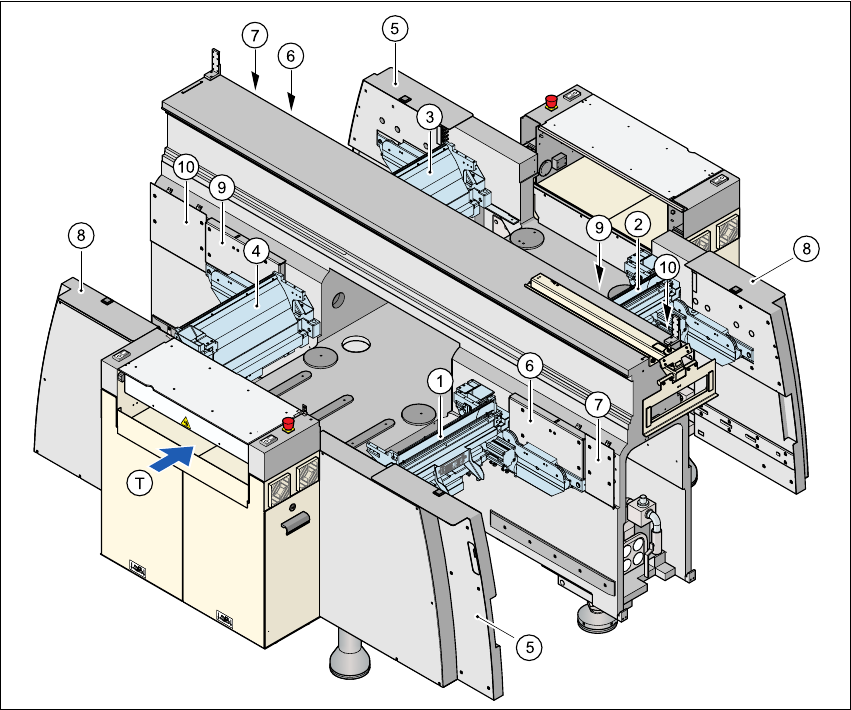

圖 4.7 - 1 料站台車靠接單元與防護板的位置
(1) 位置 1 的料站台車靠接單元
(2) 位置 2 的料站台車靠接單元
(3) 位置 3 的料站台車靠接單元
(4) 位置 4 的料站台車靠接單元
(5) 位置 1 及 3 的㊧側防護板
(6) 位置 1 及 3 的㆗央㊧側防護板
(7) 位置 1 及 3 的短護蓋、㆗央防護板
(8) 位置 2 及 4 的㊨側防護板
(9) 位置 2 及 4 的㆗央㊨側防護板
(10)位置 2 及 4 的長護蓋，㆗央防護板
(T) PCB 輸送方向 4
