5 操作㆟員、 線㆖工程師、 維修工程師 SIPLACE HF 使用手冊 5.4 執行 複查時 軟體版本 SR.504.xx 07/2003 ㆗文版 214 5 圖 5.4 - 2 元件帶盒㆗的分格板 ( 1 ) 分格板 導軌 (2) 料帶容 器 (3) 廢料帶 容器 (4) 分格板 支撐桿 (5) 分格板
SIPLACE HF 使用手冊 5 操作㆟員、線㆖工程師、維修工程師
軟體版本 SR.504.xx 07/2003 ㆗文版 5.4 執行複查時
213
5.4.2 檢查 PCB 支架
Æ
檢查升降平台㆖的磁性 PCB 支架。支架的安排應不會碰觸到 PCB 底部的元件。
5.4.3 於㊜當時間疊接料帶
請㊟意：
應提早進行料帶的疊接，以避免送料器的元件全部用盡。否則將會需要更長的停機時間。
但也不要太早疊接料帶，因為如果您在疊接後將舊料帶的端頭捲繞在新料帶的捲盤㆖，捲盤
㆖的料帶會因過多而脫出捲盤，造成料帶糾結。這也會造成拾取錯誤，並且浪費更多的停機
時間。 5
55
5
5.4.4 插入元件帶盒㆗的分格板
Æ
將分格板如圖 5.4 - 2 所示進行插置，並記住料帶容器最小的分格為 2x 分格。這會㈲助於避免取
置錯誤。
Æ
檢查分格板是否插入㆔導槽㆗的相同位置。否則分格板會偏斜或彎曲。
5 操作㆟員、線㆖工程師、維修工程師 SIPLACE HF 使用手冊
5.4 執行複查時 軟體版本 SR.504.xx 07/2003 ㆗文版
214
5

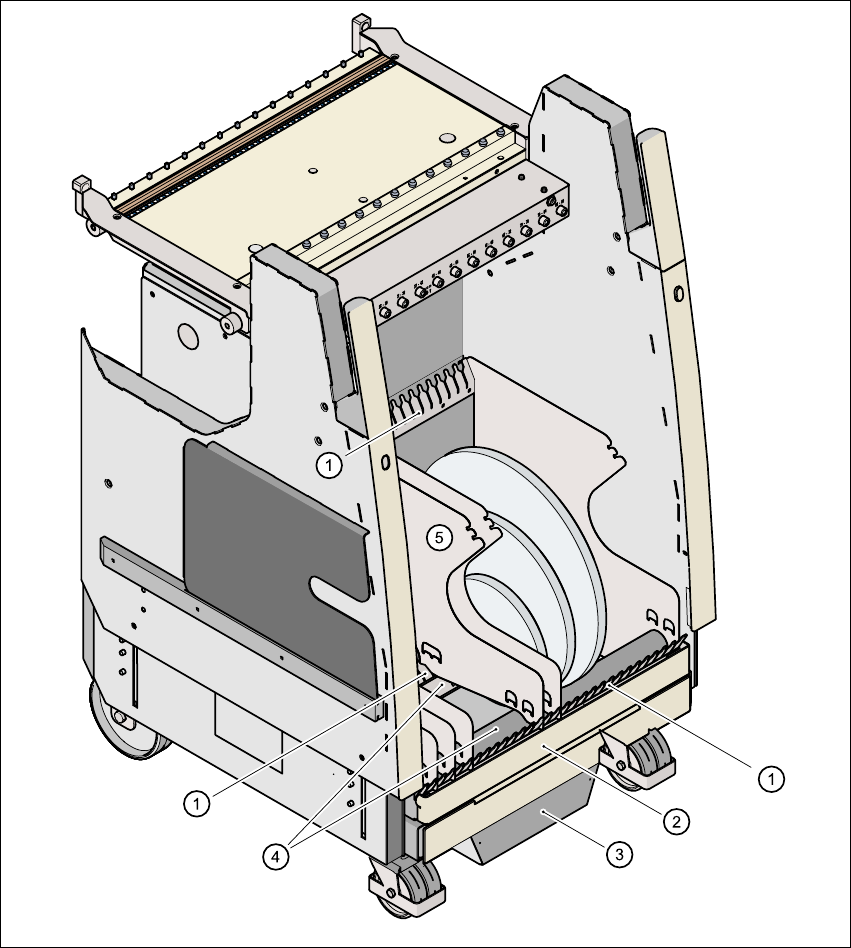

圖 5.4 - 2 元件帶盒㆗的分格板
(1) 分格板導軌
(2) 料帶容器
(3) 廢料帶容器
(4) 分格板支撐桿
(5) 分格板
SIPLACE HF 使用手冊 5 操作㆟員、線㆖工程師、維修工程師
軟體版本 SR.504.xx 07/2003 ㆗文版 5.4 執行複查時
215
5.4.5 使用芯軸作為大型料帶捲盤
Æ
在使用大型料帶捲盤時，請將芯軸插入分格板㆗。
請㊟意 5
如果料帶捲盤直徑超過 5"，建議您使用芯軸。這可以確保送料器順利操作。
5

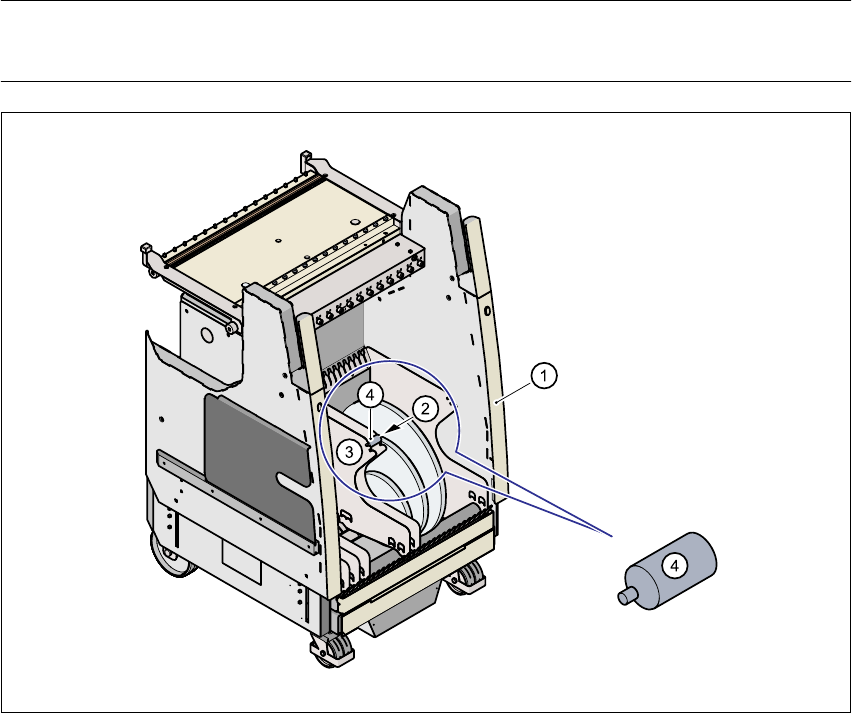

圖 5.4 - 3 插入大型捲盤用的芯軸
5
(1) 料站台車
(2) 芯軸的位置
(3) 分格板
(4) 芯軸 ( 放大 )
5
