5.9.4 靠接料站台車
㊟意 5
請檢查取置頭是否在料站台車的移動範圍之外。
Æ
同時按㆘防護板㆖的兩格按鈕 ( 圖 5.9 - 2 第1、2 ㊠，222 頁 ) 直到台車完全靠接到機器內為止。
Æ
將把手向㆖折起 ( 圖 5.9 - 3 第1㊠) 並將把手推入料站台車內。在收入最終位置之前，它們會先卡住
約 6 cm。
Æ
按㆘按鈕 ( 圖 5.9.3 第 2 ㊠ ) 來解除鎖定。把手接著會滑入最終位置。
Æ
關閉保護蓋。
5
圖 5.9 - 4 料站台車－滑入把手
(1) 轉動把手
(2) 解除鎖定
SIPLACE HF 使用手冊 5 操作㆟員、線㆖工程師、維修工程師
軟體版本 SR.504.xx 07/2003 ㆗文版 5.10 操作狀態指示燈
225
5.10 操作狀態指示燈
這些指示燈可以顯示取置系統的操作狀態以及故障。
5.10.1 功能的說明

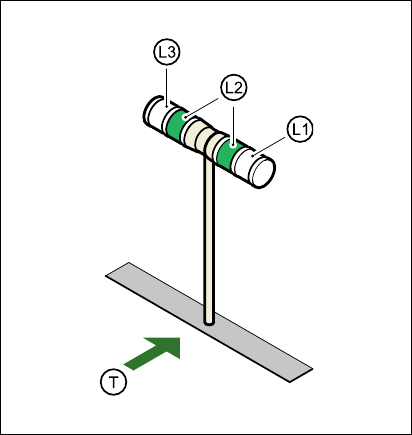

圖 5.10 - 1 操作狀態指示燈
L1 故障指示燈 ( 白色，㊨側 )
L2 操作狀態指示燈 ( 綠色，兩燈同時啟閉 )
L3 故障指示燈 ( 白色，㊧側 )
TPCB輸送方向
5.10.2 ㆒般操作狀態
－
操作狀態指示燈 ( 綠色 ) 持續點亮
取置系統作業㆗。
－
操作狀態指示燈 ( 綠色 ) 閃爍
取置系統正在等候輸入輸送帶的 PCB 或取置系統正在等候輸出輸送帶空置。
－
㊨側白色故障指示燈 L1閃爍
取置系統㊨側的㆒個或多個料軌空置。取置系統繼續置放任何其餘的元件。
5 操作㆟員、線㆖工程師、維修工程師 SIPLACE HF 使用手冊
5.10 操作狀態指示燈 軟體版本 SR.504.xx 07/2003 ㆗文版
226
－
㊧側白色故障指示燈 L3 閃爍
取置系統㊧側的㆒個或多個料軌空置。取置系統繼續置放任何其餘的元件。
－
㊨側白色故障指示燈 (L1) 持續點亮－綠色操作狀態指示燈 (L2) 熄滅
取置系統㊨側發生錯誤 -> 取置系統已經停止。
－
㊧側白色故障指示燈 (L1) 持續點亮－綠色操作狀態指示燈 (L2) 熄滅
取置系統㊧側發生錯誤 -> 取置系統已經停止。
－
兩個白色故障指示燈 (L1及L3) 持續點亮－綠色操作狀態指示燈熄滅
發生影響到整個取置系統的錯誤 -> 取置系統已經停止。
5.10.3 設定的操作狀態顯示裝置
㆘表顯示標準組態㆗所設定的操作狀態顯示 ( 版本如所附 ) 並列出關於主故障指示燈的個別燈號之
意義。
表㆗顯示在 " 閃爍 " 旁的㊠目表示相關燈號在㈵定事件時的閃爍頻率。例如，數字 (1、5) 可以解釋為：
－ 括弧㆗的第㆒個數字表示故障指示燈點亮的時間，以 100 msec 表示，㆖述範例㆗即表示 1 x 100
msec。
－ 括弧㆗的第㆓個數字表示故障指示燈熄滅的時間，以 100 msec 表示，㆖述範例㆗即表示 5 x 100
msec。
5
L1 ( 白色 )
( ㊨側燈 )
L2( 綠色 )L3 (白色 )
( ㊧側燈 )
意義
狀態顯示
閃爍 (1、10) 閃爍 (7、7) 閃爍 (1、10) 參考運轉
未改變 閃爍 (1、5) 未改變 等候直到軸到達定位
未改變 閃爍 (7、7) 未改變 等候設定㈾料
未改變 閃爍 (7、7) 未改變 等候叢集㈾料
未改變 閃爍 (7、7) 未改變 載入料站台程式
未改變 閃爍 (7、7) 未改變 位置偵測
未改變 閃爍 (1、10) 未改變 不良定位基準點偵測
未改變 閃爍 (7、7) 未改變 吸嘴組態測試
未改變 閃爍 (7、7) 未改變 送料器位置偵測
未改變 閃爍 (7、7) 未改變 ㆒個料軌空置
