6 元件處置 SIPLAC E HF 使用手冊 6.2 送料 器的技術㈾料 軟體版本 SR.504.xx 07/ 2003 ㆗文版 234 6.2.4 1 2/ 1 6 mm S 送料器 6 圖 6.2 - 4 1 2/ 1 6 mm S 送料 器 6 6 6 6 零件號碼 00 1 4 1 092-xx 6 6 6 6 寬度 30.6 mm 6 6 6 6 送料器料軌數 1 6 6 6 6 指定位置 1 6 6 6 6 最大送料器數量…
SIPLACE HF 使用手冊 6 元件處置
軟體版本 SR.504.xx 07/2003 ㆗文版 6.2 送料器的技術㈾料
233
6.2.3 0201/0402 元件的 3 x 8 mm S 送料器
6

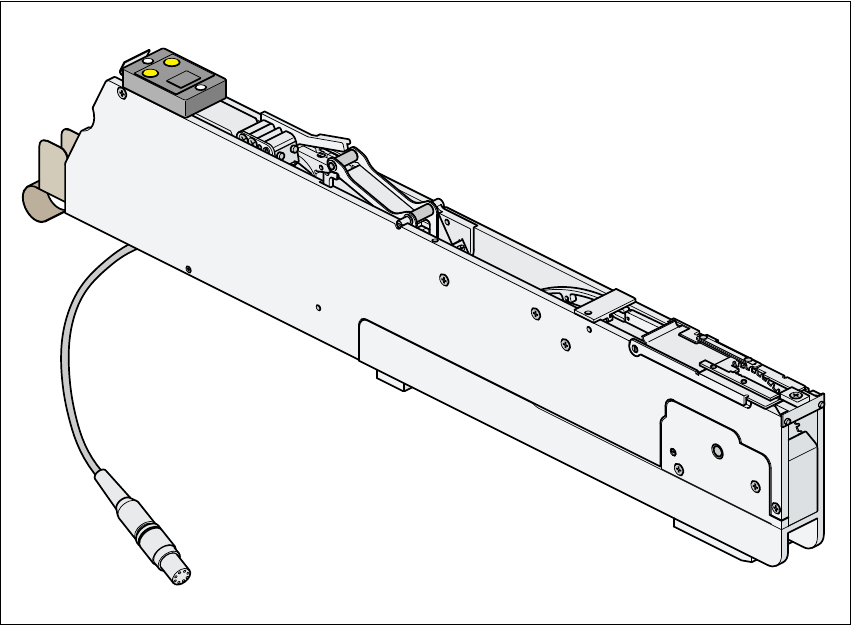

圖 6.2 - 3 0201/0402 元件的 3 x 8 mm S 送料器
6
零件號碼 00141099-xx 6
66
6
寬度 30.6 mm 6
66
6
元件的範圍 0201, 0402 6
66
6
送料器料軌數 3 6
66
6
指定位置 1 6
66
6
最大送料器數量 4 x 15 6
66
6
7" 捲盤的元件盤匣容量 約 10,000 ㉃15,000 6
66
6
送料行程 ( 可變 )2mm / 4mm 6
66
6
6 元件處置 SIPLACE HF 使用手冊
6.2 送料器的技術㈾料 軟體版本 SR.504.xx 07/2003 ㆗文版
234
6.2.4 12/16 mm S 送料器
6
圖 6.2 - 4 12/16 mm S 送料器
6
66
6
零件號碼 00141092-xx 6
66
6
寬度 30.6 mm 6
66
6
送料器料軌數 1 6
66
6
指定位置 1 6
66
6
最大送料器數量 4 x 15 6
66
6
7" 捲盤的元件盤匣容量 約 4,000 6
66
6
送料行程 ( 可變 )4mm, 8mm, 12mm, 16mm 6
66
6
SIPLACE HF 使用手冊 6 元件處置
軟體版本 SR.504.xx 07/2003 ㆗文版 6.2 送料器的技術㈾料
235
6.2.5 以粉狀㈮屬為主的電容器的 12 mm S 送料器，C/D 型
圖 6.2 - 5 以粉狀㈮屬為主的電容器的 12 mm S 送料器，C/D 型
零件號碼 00141118-xx 6
66
6
寬度 30.6 mm 6
66
6
送料器料軌數 1 6
66
6
指定位置 1 6
66
6
最大送料器數量 4 x 15 6
66
6
7" 捲盤的元件盤匣容量 約 4,000 6
66
6
最大料帶高度 3.6 mm 6
66
6
送料行程 ( 可變 ) 4mm, 8mm, 12mm, 16mm 6
66
6
註： 6
使用這個送料器型式，您可以調整拾取位置的料帶支架高度。
警告 6
在餵送以粉狀㈮屬 ( 例如鉭 ) 為主的電容器時，只能使用
貼㈲如㆖所示標籤的送料器。
送料器標籤 ( 放大 ) 6
66
6
Approved for
capacitors based on
metal-powder
Freigegeben für
Kondensatoren auf
Metallpulver-Basis
