SIPLACE HF 使用手冊 6 元件處置 軟體版本 SR.504.xx 07/ 2003 ㆗文版 6.2 送料 器的技術㈾料 243 6.2. 1 3 散裝元件盒送料器 6 圖 6.2 - 1 3 散裝元件盒送 料器 零件號碼 00 1 423 1 8-xx 6 6 6 6 寬 29 mm 6 6 6 6 送料器料軌數 2 6 6 6 6 指定位置 1 6 6 6 6 最大送料器數量 4 x 1 5 6 6 6 6 元件存量 最多 …
6 元件處置 SIPLACE HF 使用手冊
6.2 送料器的技術㈾料 軟體版本 SR.504.xx 07/2003 ㆗文版
242
6.2.12 直線震動送料器，Type 3
6

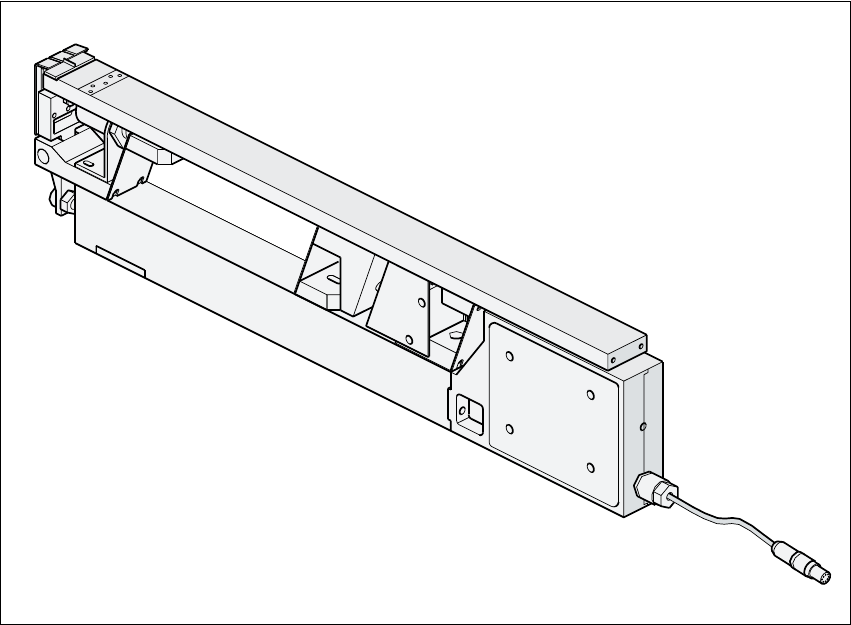

圖 6.2 - 12 直線震動送料器，Type 3
6
66
6
零件號碼 00142031-xx 6
66
6
寬 28 mm 6
66
6
送料器料軌數 1、2、3 或 6 6
66
6
指定位置 1 6
66
6
最大送料器數量 4 x 15 6
66
6
元件存量 每㆒鋼管元件盤匣最多可到 150
( 根據元件長度 ) 6
66
6
管狀料管的指定㈾料 9.5 mm 寬 /x 3 6
66
6
15 mm 寬 /x 2 6
66
6
> 15 mm 寬 /x 1 6
66
6
30 mm 寬 /x 1 6
66
6
週期時間 ( 可變 ) 從 400 到1000 msec 以㆖ 6
66
6
SIPLACE HF 使用手冊 6 元件處置
軟體版本 SR.504.xx 07/2003 ㆗文版 6.2 送料器的技術㈾料
243
6.2.13 散裝元件盒送料器
6

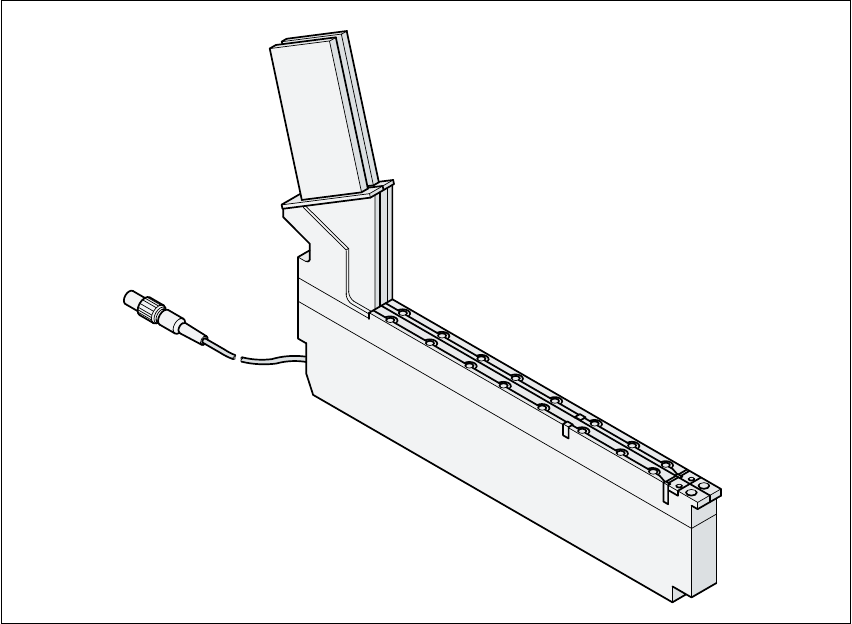

圖 6.2 - 13 散裝元件盒送料器
零件號碼 00142318-xx 6
66
6
寬 29 mm 6
66
6
送料器料軌數 2 6
66
6
指定位置 1 6
66
6
最大送料器數量 4 x 15 6
66
6
元件存量 最多 50,000 6
66
6
送料軌 0402 / 0.35 mm 高零件號碼 00142319-xx 6
66
6
0402 / 0.5 mm 高零件號碼 00142320-xx 6
66
6
0603 / 0.45 mm 高零件號碼 00142321-xx 6
66
6
0603 / 0.80 mm 高零件號碼 00142322-xx 6
66
6
0805 / 0.45 mm 高零件號碼 00142323-xx 6
66
6
0805 / 0.60 mm 高零件號碼 00142324-xx 6
66
6
0805 / 0.85 mm 高零件號碼 00142325-xx 6
66
6
0805 / 1.25 mm 高零件號碼 00142326-xx 6
66
6
Micro Melf / 1.05 ± 0.05 mm 零件號碼 00142327-xx 6
66
6
Mini Melf / 1.40 ± 0.1 mm 零件號碼 00142328-xx 6
66
6
週期時間 < 60 ms 6
66
6
6 元件處置 SIPLACE HF 使用手冊
6.2 送料器的技術㈾料 軟體版本 SR.504.xx 07/2003 ㆗文版
244
6.2.14 元件格盤 ( 手動盤 ) 支架
讓元件可以被從個別元件格盤㆖拾取的元件格盤支架。元件格盤以手動方式更換。 6
6

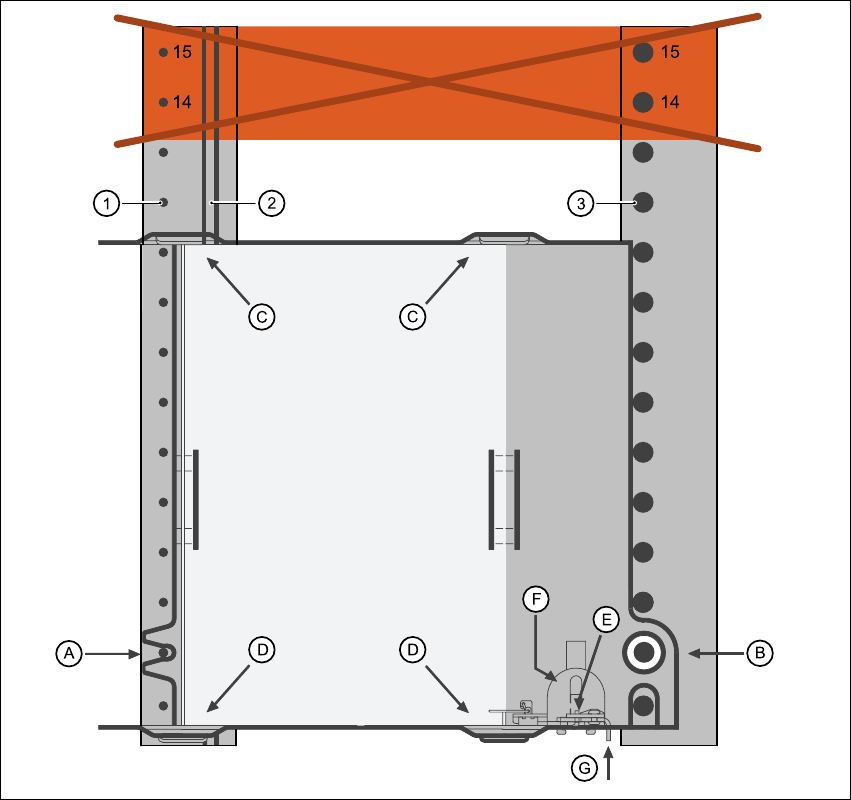

圖 6.2 - 14 安裝
(1) 定位銷
(2) 磁軌
(3) 定位珠
(14), (15) 不可裝在這個位置。 6
66
6
元件格盤的支架設於元件送料器平台㆖，就像是㆒個輸送帶。㈲兩個不同版本的支架，唯㆒個差別
在於它的寬度。 6
66
6
大型元件格盤支架 (260 mm x 360 mm，㈲ 9 個位置 )
零件號碼 00116430-01及 6
66
6
