SIPLACE HF 使用手冊 6 元件處置 軟體版本 SR.504.xx 07/ 2003 ㆗文版 6.4 料站台車 257 6.4. 5 料站台車的外部電源供應 為僅可能縮短設定變 更所需的時間 ， 可 以在㆒個㈵殊 的外部位置事 先設定料站台 車 。 可 以在這裡進 行送料器的功能及設 定檢查 ， 以備妥供作 業使用 。 我們提 供㈲外部電源 以進行這㊠操 作 。 它可 以為 料站台車提供所需的 電力及壓縮空 氣。 6 6 6 6…
6 元件處置 SIPLACE HF 使用手冊
6.4 料站台車 軟體版本 SR.504.xx 07/2003 ㆗文版
256
6.4.4.1 料站台車㆖的料帶容器組裝位置
料帶容器通常完全整合在料站台車㆗ ( 參閱圖 6.4 - 5)。但，鬆開 4 個螺絲，則可將它拆㆘使它突出
料站台車外 110 mm。利用這種方式，可以使用直徑達 19" 的料帶捲盤，即使 PCB 輸送高度仍是
830 mm。 6
66
6
6

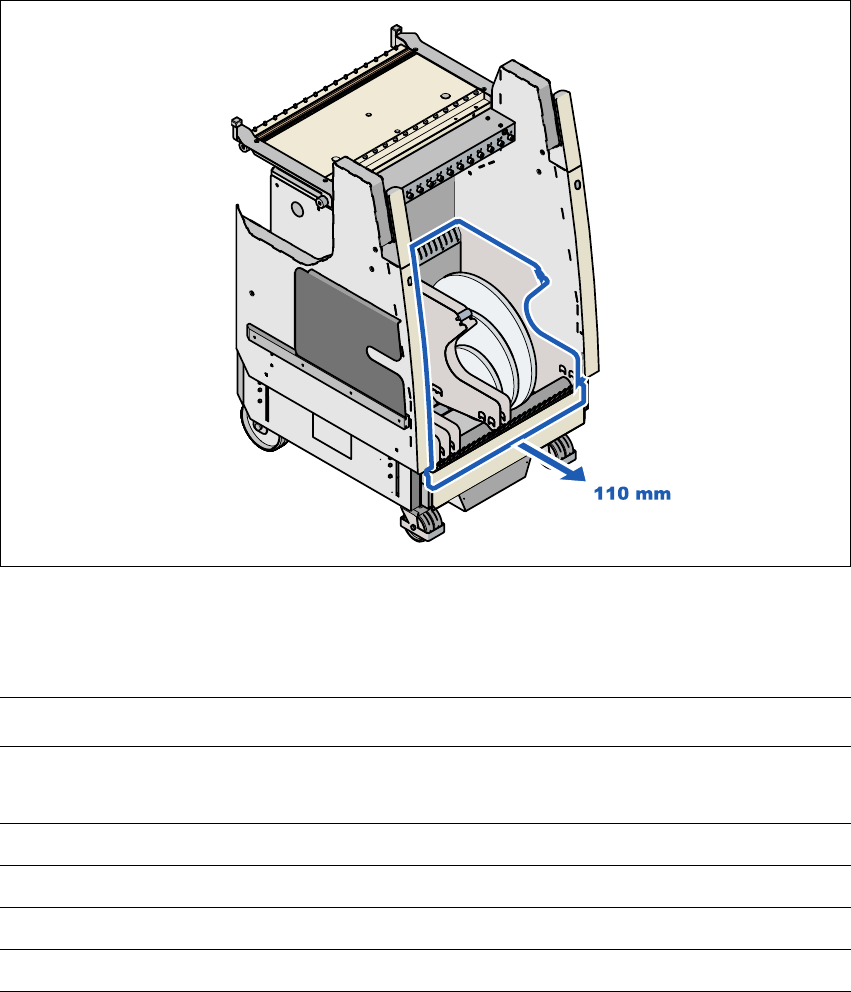

圖 6.4 - 6 移動料帶容器
6.4.4.2 對應於 PCB 輸送高度的料帶捲盤直徑
6
選用 -- -- 含第 3 料帶捲盤的支架
料站台車的
PCB 輸送高度
料帶容器完全整合
在料站台車㆗
料帶容器向外移
出110 mm
料帶容器完全整合
在料站台車㆗
料帶容器向外移
出110 mm
830 mm 17" 19" 15" 15"
900 mm 19" 19" 15" 17"
930 mm 19" 19" 17" 19"
950 mm 19" 19" 17 19"
SIPLACE HF 使用手冊 6 元件處置
軟體版本 SR.504.xx 07/2003 ㆗文版 6.4 料站台車
257
6.4.5 料站台車的外部電源供應
為僅可能縮短設定變更所需的時間，可以在㆒個㈵殊的外部位置事先設定料站台車。可以在這裡進
行送料器的功能及設定檢查，以備妥供作業使用。我們提供㈲外部電源以進行這㊠操作。它可以為
料站台車提供所需的電力及壓縮空氣。 6
66
6
技術㈾料 6
66
6
零件包內含㈲㆒條歐洲標準的主電源線纜、㆒條美規的主電源線纜以及㆒條電源與料站台車之間的
連接線纜。 6
66
6
6
66
6
6
66
6
6
66
6
6.4.6 散裝元件盒送料器的壓縮空氣供氣
散裝元件盒送料器需要壓縮空氣才能操作。因此我們提供㈲㆒個壓縮空氣供應裝置做為散裝元件盒
送料器的選用配備。 6
66
6
它的裝配非常簡單。先拆㆘元件送料器平台 ( 第 2 ㊠ ) ㆖的壓縮空氣接頭的密封塞 ( 第1㊠)。然後
用 2 個 DIN 912，M8x20 螺絲 ( 第 4 ㊠ ) 來將壓縮空氣供應管 ( 第 3 ㊠ ) 固定在元件送料器平台 ( 第 2
㊠ ) ㆖。壓縮空氣供氣的背部設㈲固定夾 ( 第 5 ㊠ )。這些固定夾可以將散裝元件盒送料器固定在料
站台車㆖，並可確保壓縮空氣的供應可以正常作用。 6
66
6
主電壓 230 VAC ± 5 %
115 VAC ± 5 %
壓縮空氣接頭 最大 1.0 MPa (10 bar)
輸出壓力 可以使用栓閥調節
6 元件處置 SIPLACE HF 使用手冊
6.4 料站台車 軟體版本 SR.504.xx 07/2003 ㆗文版
258
6
圖 6.4 - 7 散裝元件盒送料器的壓縮空氣供氣
6
(1) 元件送料器平台㆖的密封塞
(2) 元件送料器平台
(3) 散裝元件盒送料器的壓縮空氣供氣
(4) 螺絲 DIN 912、M8x20
(5) 固定夾
