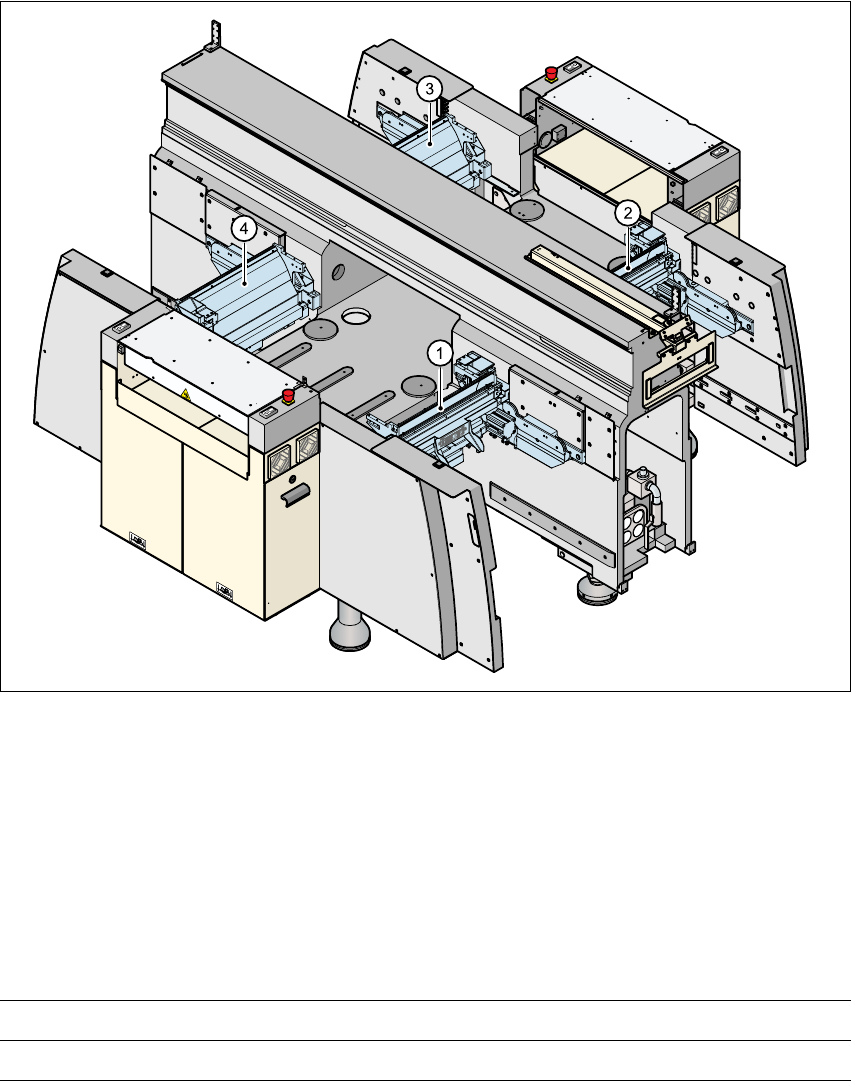

圖 6.5 - 2 料站台車靠接單元：在機器㆖的位置
1, 2, 3, 4 料站台車靠接單元 6
66
6
選用的矩陣式料盤更換器可以靠接在位置 2 及 4，先決條件是必須安裝㈲矩陣式料盤更換器的靠接
單元。只需要幾個簡單的動作即可更換。 6
66
6
料站台車靠接單元的安裝及拆卸，請參閱第 196 頁第 4 章的說明。矩陣式料盤更換器靠接單元的更
換，請參閱矩陣式料盤更換器的操作說明書。 6
66
6
6.5.2 技術㈾料
6
6
靠接時間 2.0 ± 0.5 sec
分離時間 2.0 ± 0.5 sec
SIPLACE HF 使用手冊 6 元件處置
軟體版本 SR.504.xx 07/2003 ㆗文版 6.6 氣動料帶裁斷器
263
6.6 氣動料帶裁斷器
6.6.1說明
氣動料帶裁斷器以 4 個螺絲固定在料站台車靠接單元的機架㆖。它可裁斷袋深最大約為 25 mm 的
塑膠、鋁及紙料帶。廢料帶接著會通過廢料帶滑槽掉入料站台車的廢料帶容器。 6
66
6
6

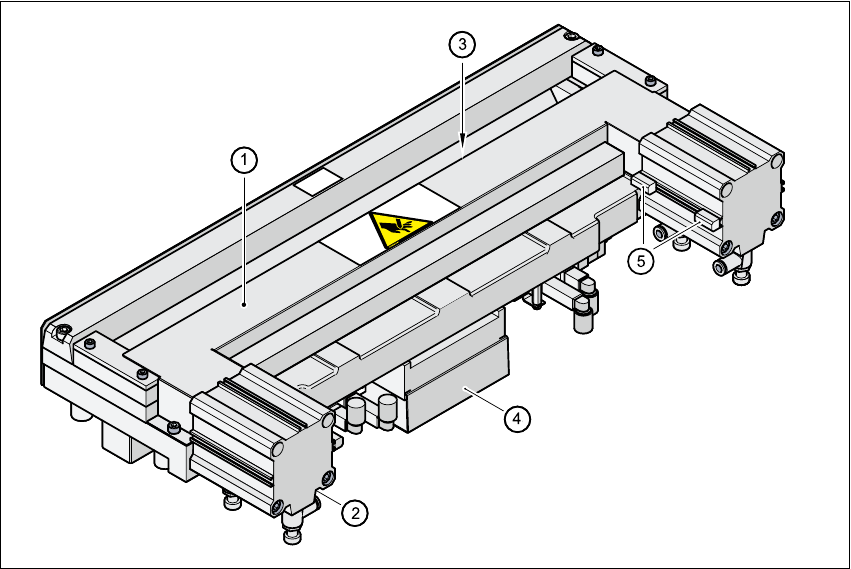

圖 6.6 - 1 氣動料帶裁斷器
(1) ㈬平機架
(2) 短行程氣壓筒
(3) 廢料帶插槽
(4) 電子控制單元
(5) 近接開關
6
66
6
廢料帶經由廢料帶導槽導入料帶裁斷器的槽孔 ( 圖 6.6 - 1 第 3 ㊠ )。 6
66
6
6
66
6
6 元件處置 SIPLACE HF 使用手冊
6.6 氣動料帶裁斷器 軟體版本 SR.504.xx 07/2003 ㆗文版
264
料帶裁斷器以㆒個㈬平機架 ( 圖 6.6 - 1 第1㊠) 為基礎，㈲㆒個固定的裁斷邊緣及由兩個短行程氣
壓筒 ( 圖 6.6 - 1 第 2 ㊠ ) 驅動的活動裁斷刃。 6
66
6
近接開關 ( 圖 6.6 - 1 第 5 ㊠ ) 會傳送短行程氣壓筒活塞 ( 也就是裁斷刃 ) 的位置訊號。電子控制單元
( 圖 6.6 - 1 第 4 ㊠ ) 據此登錄 ( 例如 ) 還留在還沒㈲切割的料帶㆖的元件。切割只會在放置時進行。
基於操作安全的理由，料帶裁斷器也與緊急停機迴路整合在㆒起。料帶裁斷器可以在 15 分鐘之內
完成安裝及拆卸以進行維修。 6
66
6
6.6.2 技術㈾料
6
66
6
壓縮空氣供氣 0.5 MPa = 5.0 bar
壓縮空氣消耗 135 l/min.
週期時間 每次切割 1.5 秒
電源電壓 5 VDC, 24 VDC
