6 元件處置 SIPLAC E HF 使用手冊 6.8 矩陣 式料盤更換器 軟體版本 SR.504.xx 07/ 2003 ㆗文版 272
SIPLACE HF 使用手冊 6 元件處置
軟體版本 SR.504.xx 07/2003 ㆗文版 6.8 矩陣式料盤更換器
271
*) 元件格盤架 6
66
6
6
66
6
6.8.2.2 電氣分類
6
6.8.2.3 噪音排放
6
6.8.2.4 容許的環境因素
6
6
66
6
最大㆞坪負荷 ( 全配備 )
每㆒腳架
每㆒滾輪
6.93 kg/cm
2
356 kg/cm
2
元件塔 1 (XL) 元件塔 2
電源電壓
3 x 400 VAC, 50 Hz ( 歐洲 )
3 x 208 VAC, 60 Hz ( 美國 )
總功率 1.5 kW
額定電流
2.7 A (3 x 400 VAC)
4.2 A (3 x 208 VAC)
保險絲 3 x 16 A
最大耗電設備的額定功率消耗 2 A
最大噪音排放 74 dB (A)
室內溫度 15℃到35℃之間
空氣濕度
30 - 75 %
( 平均不得高於 45%，以防止機器造成任何㈬氣凝
結的可能性 )
6 元件處置 SIPLACE HF 使用手冊
6.8 矩陣式料盤更換器 軟體版本 SR.504.xx 07/2003 ㆗文版
272
SIPLACE HF 使用手冊 7 夾爪工作站擴充
軟體版本 SR.504.xx 07/2003 ㆗文版 7.1 吸嘴更換器
273
7 夾爪工作站擴充
7.1 吸嘴更換器
吸嘴更換器可以大幅提高取置頭處理不同種類元件的彈性。如果取置程式要求更換吸嘴，則取置頭
會㉂動將舊吸嘴回送到吸嘴固定器並拾取新的吸嘴。在真空檢查期間被分離出來的吸嘴也可以快速
的更換。
從吸嘴更換器拾取吸嘴，明顯的比手動方式更正確、更迅速。在取置小型元件時，最重要的是它可
以縮小吸嘴轉動的徑向離心力。
7.1.112 取置節 / 取置頭的吸嘴更換器
這個吸嘴更換器可以容納最多 5 個吸嘴匣，每個㈲ 12 個吸嘴固定器。吸嘴匣固定在㆒個共用的支
架㆖。這些吸嘴匣利用兩個平行銷定位，並利用固定夾固定在位置㆖。 7
77
7
7

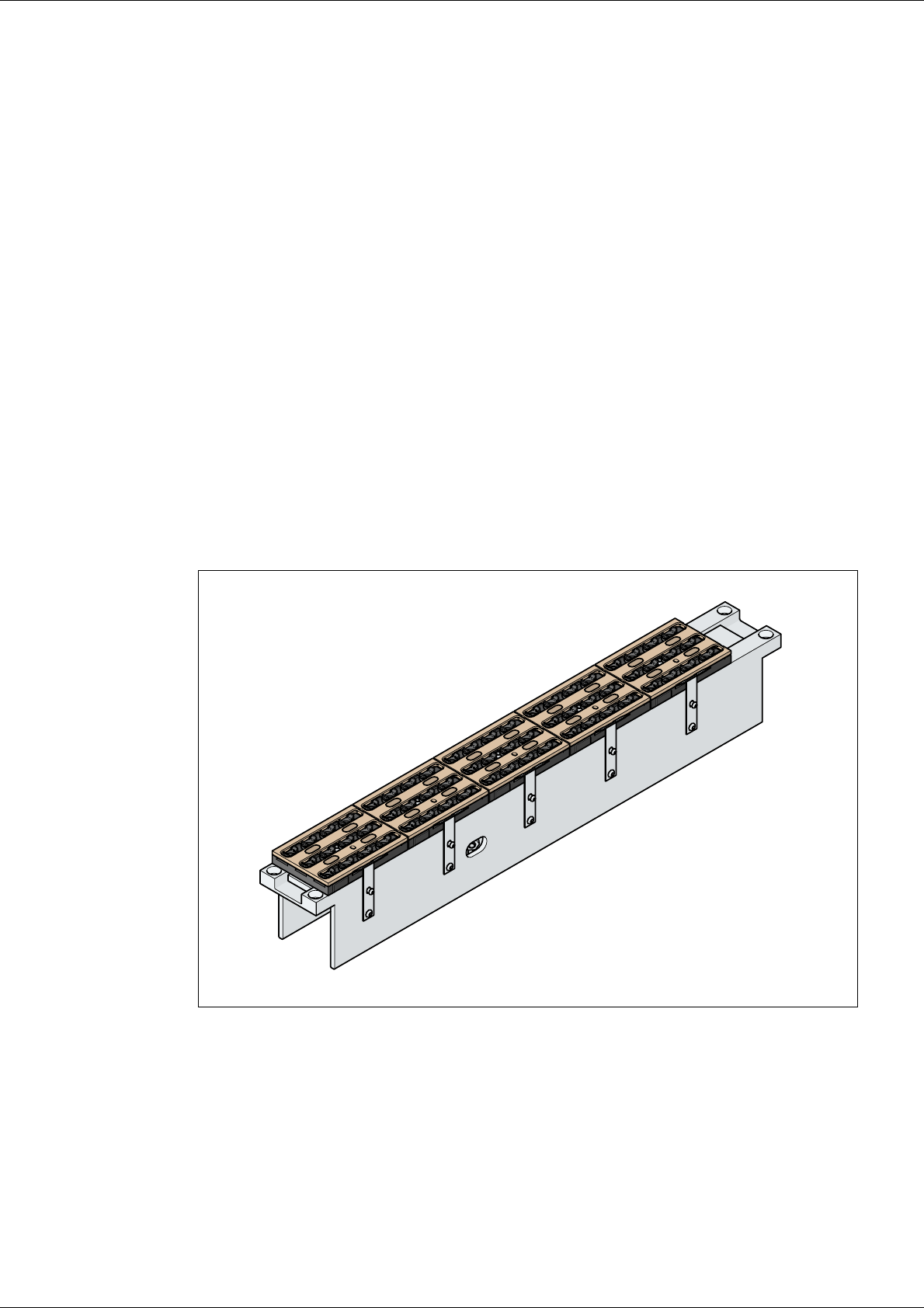

圖 7.1 - 1 2 取置節 / 取置頭的吸嘴更換器
